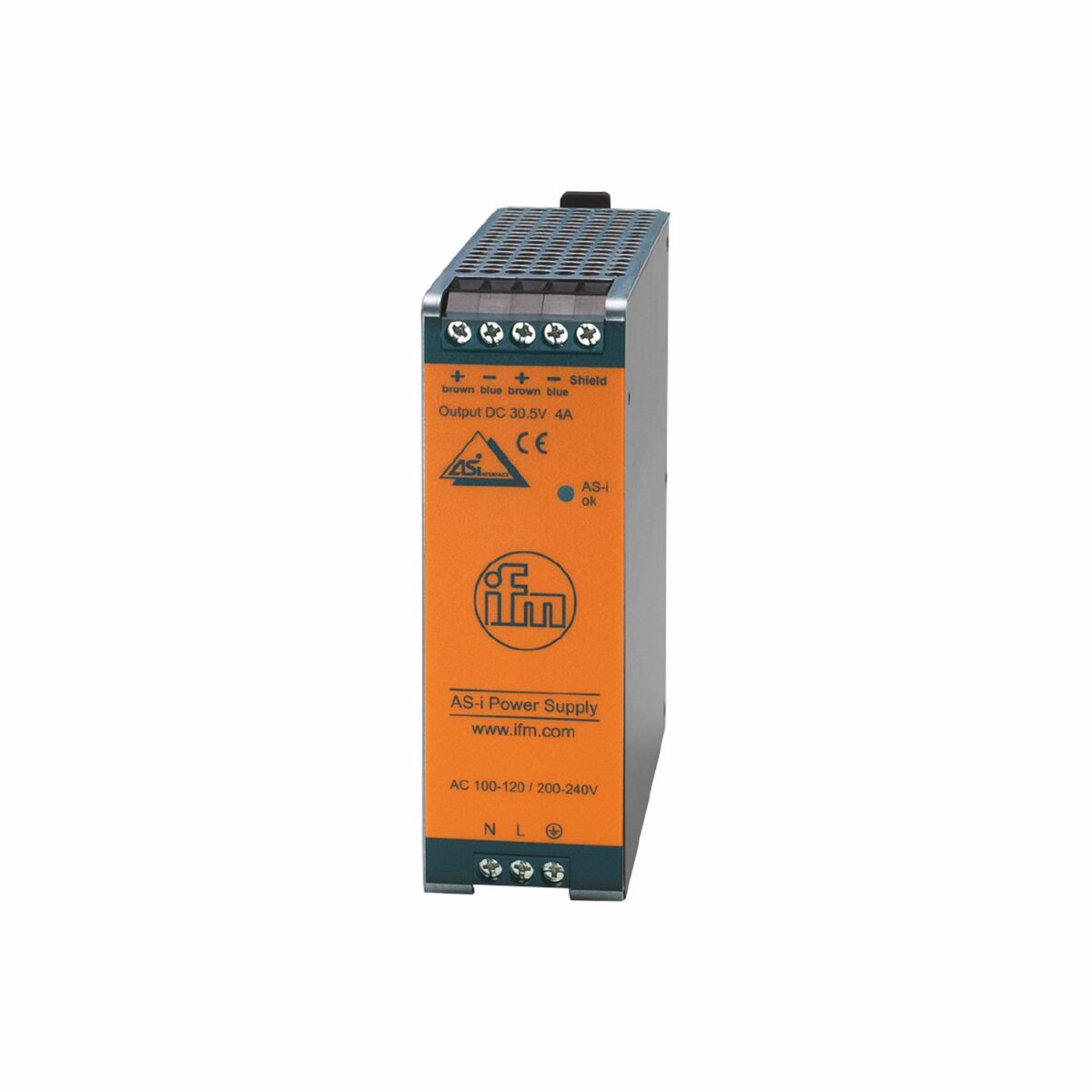

IFM AC1254

Descrizione del Prodotto

L’IFM AC1254 è un alimentatore AS-Interface progettato per fornire un’alimentazione affidabile a moduli, sensori e attuatori. Offre un’elevata immunità ai disturbi e riserve di potenza sufficienti per compensare i picchi di corrente. Il design compatto e l’alta efficienza contribuiscono a ridurre il riscaldamento del quadro elettrico.

Caratteristiche Principali

– Alimentazione affidabile per moduli, sensori e attuatori.

– Elevata immunità ai disturbi.

– Riserve di potenza per compensare i picchi di corrente.

– Design compatto per risparmiare spazio.

– Alta efficienza per ridurre il riscaldamento del quadro elettrico.

Dati Tecnici

Ingresso

– Tensione nominale AC: 110 / 230 V

– Intervallo di tensione di ingresso AC: 100…120 / 200…240 V

– Frequenza AC: 47…64 Hz

– Tolleranza tensione operativa: ±10%

– Classe di protezione: I

– Protezione da sovratensione: sì (< 36 V)

– Corrente di ingresso (120 V AC / 60 Hz): 2,05 A

– Corrente di ingresso (230 V AC / 50 Hz): 1,23 A

Uscita

– Tensione di uscita AS-i: 30,5 V

– Corrente di uscita AS-i: 4 A

– Potenza di uscita (continua): 122 W

– Potenza di uscita (picco): 134 W (brevemente per caricare le capacità del bus dopo l’accensione)

– Numero di circuiti di uscita: 1

– Riserva di potenza: 10%

– Ripple residuo massimo: 50 mV

– Protezione da cortocircuito: sì

– Protezione da sovraccarico: sì

– Prestazioni in sovraccarico: corrente di uscita costante

Efficienza

– Efficienza (120 V AC / 60 Hz): 88%

– Efficienza (230 V AC / 50 Hz): 89,3%

– Fattore di potenza (120 V AC / 60 Hz): 0,56

– Fattore di potenza (230 V AC / 50 Hz): 0,47

Condizioni Ambientali

– Temperatura ambiente: -25…70 °C

– Temperatura di stoccaggio: -40…85 °C

– Umidità relativa massima: 95% (IEC 60068-2-30)

– Grado di protezione: IP20

Dimensioni e Montaggio

– Dimensioni (L x P x A): 124 x 40 x 120 mm

– Peso: 625,5 g

– Tipo di montaggio: su guida DIN (TH35 secondo EN 60715)

– Materiale: lamiera d’acciaio

Connessioni

– Terminali a vite

Certificazioni e Conformità

– Certificato AS-i: 98601

– EMC: EN 61000-6-1, EN 61000-6-2, EN 61000-6-4

– Resistenza alle vibrazioni: IEC 60068-2-6 ±1,6 mm 2…17,8 Hz / 2 g 17,8…500 Hz

– Resistenza agli urti: IEC 60068-2-27 30 g 6 ms / 20 g 11 ms

– MTTF: 90 anni

Note

– Limitazione della corrente di spunto: sì

– Protezione contro il ritorno di tensione: 35 V

– Collegamento in parallelo delle uscite: no

– Collegamento in serie delle uscite: no

– Protezione da sovratensione: sì (< 36 V)

– Tempo massimo di ritardo all’accensione: 900 ms

– Tempo di buffering della rete (120 V AC / 60 Hz): 70 ms

– Tempo di buffering della rete (230 V AC / 50 Hz): 70 ms

– Per ulteriori dettagli, consultare il manuale di installazione.
