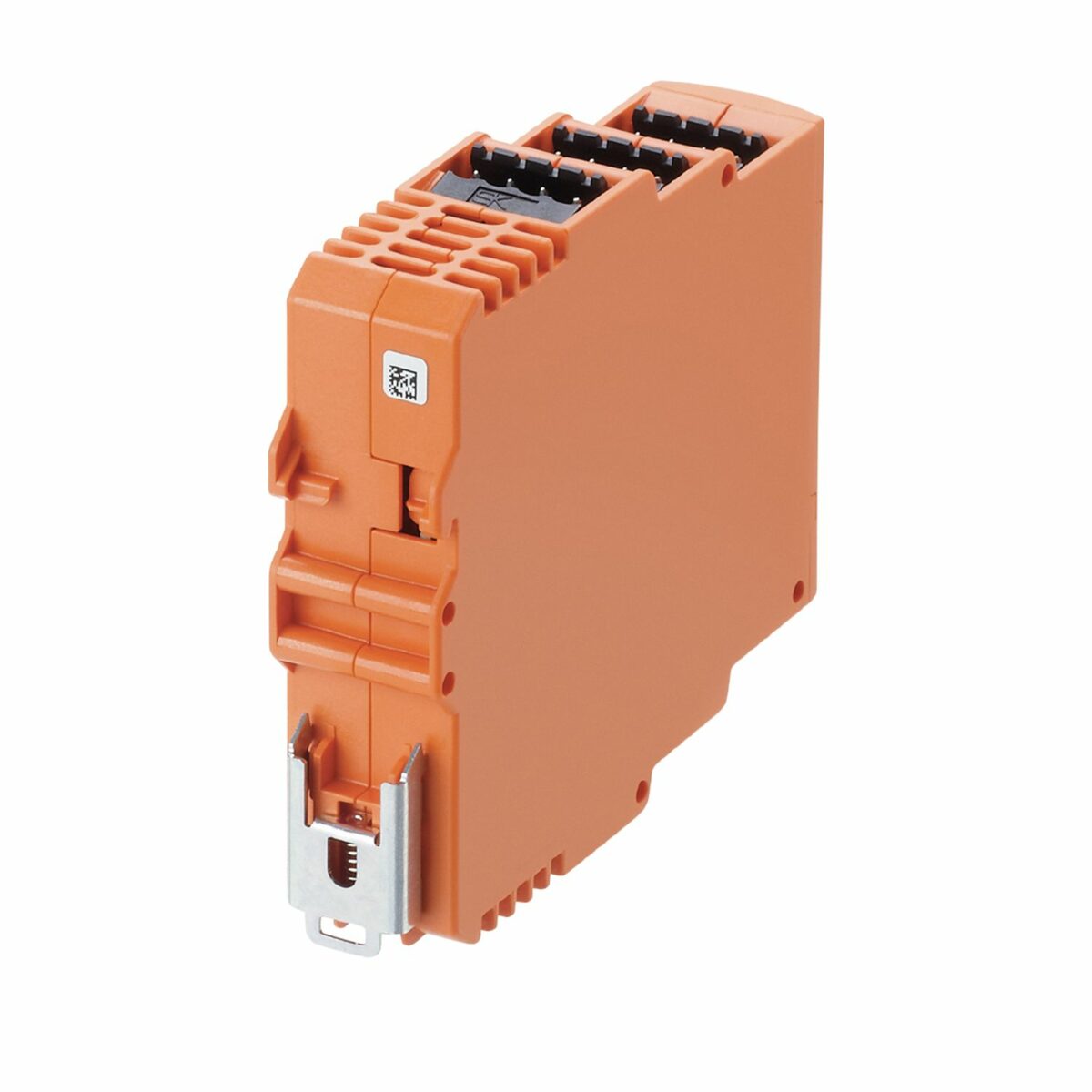

IFM AC2257

Descrizione del Prodotto

Il modulo IFM AC2257 è un modulo AS-Interface progettato per l’installazione in quadri elettrici. Offre 4 ingressi e 4 uscite digitali, consentendo una comunicazione efficiente e affidabile all’interno di sistemi di automazione industriale. La sua struttura compatta e il montaggio su guida DIN lo rendono ideale per applicazioni con spazi limitati.

Dati Elettrici

– Tensione di esercizio: 26,5…31,6 V DC
– Consumo massimo di corrente da AS-i: 50 mA
– Consumo massimo di corrente totale: 4 A (ridotto a 2 A per temperature ambiente superiori a 50°C)
– Watchdog integrato: Sì

Ingressi

– Numero di ingressi digitali: 4
– Circuito di ingresso: PNP
– Alimentazione dei sensori: AUX (18…30 V DC)
– Corrente totale massima degli ingressi: 200 mA
– Corrente di ingresso High: 6…10 mA
– Corrente di ingresso Low: 0…2 mA
– Livello minimo di commutazione per segnale High: 11 V
– Protezione contro i cortocircuiti: Sì

Uscite

– Numero di uscite digitali: 4
– Tipo di circuito: PNP
– Gamma di tensione DC: 20…30 V (alimentazione esterna E+/E-, conforme a PELV)
– Carico massimo per uscita: 1000 mA (categoria di utilizzo DC-12: 700 mA; categoria di utilizzo DC-13: 20 W secondo IEC 60947-5-1)
– Protezione contro i cortocircuiti: Sì
– Separazione elettrica: Sì

Condizioni Ambientali

– Temperatura ambiente: -25…70°C
– Protezione: IP20

Classificazione AS-i

– Versione AS-i: 2.1
– Indirizzamento AS-i: Presa di indirizzamento
– Modalità di indirizzamento esteso: No
– Profilo AS-i: S-7.0.E
– Configurazione I/O AS-i [hex]: 7
– Codice ID AS-i [hex]: 0.E
– Certificato AS-i: 37302

Dati Meccanici

– Peso: 136,5 g
– Tipo di montaggio: Montaggio su guida DIN; montaggio in serie possibile
– Materiali: PA

Display / Elementi Operativi

– Stato di commutazione: LED giallo
– Operazione: LED verde
– Errori: LED rosso

Accessori

– Accessori opzionali: Connettori COMBICON

Note

– Quantità per confezione: 1 pezzo

Connessione Elettrica

– Connessione: COMBICON

Dimensioni

– Larghezza: 45 mm
– Altezza: 80 mm
– Profondità: 46 mm

Caratteristiche Aggiuntive

– Montaggio semplice e veloce grazie ai morsetti a molla
– Design particolarmente compatto
– Terminali doppi per il passaggio della tensione di alimentazione
– LED potenti e ben visibili per indicare operazione, stato di commutazione e funzione

Applicazioni Tipiche

– Utilizzo in quadri elettrici
– Sistemi di automazione industriale
– Applicazioni con spazi limitati

Certificazioni

– CE

Note Aggiuntive

– Per ulteriori dettagli e informazioni, consultare il manuale utente fornito dal produttore.
