Descrizione del Prodotto

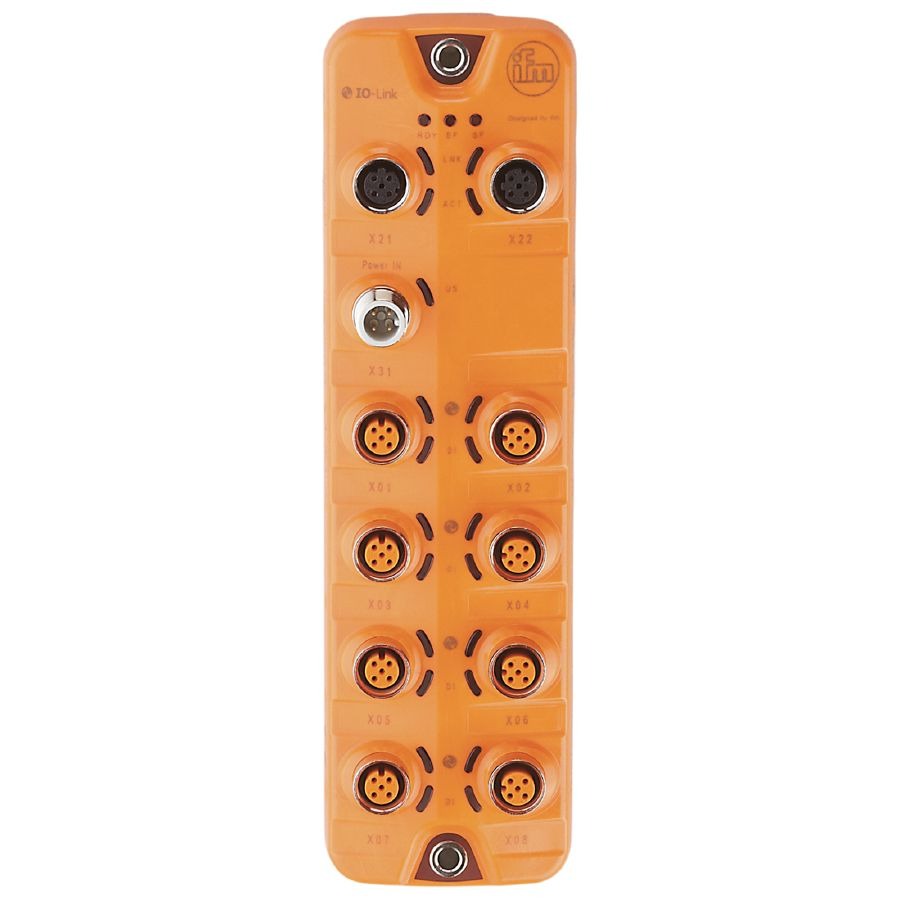

Il modulo IFM AL1102 è un master IO-Link con interfaccia PROFINET integrata, progettato per la trasmissione affidabile di dati macchina, parametri di processo e dati diagnostici al controllore. La sua robusta custodia lo rende adatto all’uso in ambienti industriali difficili e consente la connessione di fino a otto dispositivi IO-Link.
Applicazione
Modulo di I/O per applicazioni sul campo con funzione daisy-chain tramite interfaccia fieldbus.
Dati Elettrici
Tensione di alimentazione: 20…30 V DC (US; conforme a SELV/PELV)
Consumo di corrente: 300…3900 mA (US)
Classe di protezione: III
Alimentazione sensori US: carico massimo totale di 3,6 A
Ingressi/Uscite
Numero totale di ingressi e uscite: 16 (configurabili)
Numero di ingressi digitali: 16 (IO-Link Port Classe A: 8 x 2)
Numero di uscite digitali: 8 (IO-Link Port Classe A: 8 x 1)
Ingressi
Livello di commutazione alto: 11…30 V
Livello di commutazione basso: 0…5 V
Ingressi digitali protetti contro i cortocircuiti: sì
Uscite
Carico massimo per uscita: 300 mA
Protette contro i cortocircuiti: sì
Interfacce
Interfaccia di comunicazione: Ethernet; IO-Link
Ethernet – PROFINET
Standard di trasmissione: 100Base-TX
Velocità di trasmissione: 100 MBit/s
Protocollo: PROFINET
Impostazioni di fabbrica:
Indirizzo IP: 0.0.0.0
Maschera di sottorete: 0.0.0.0
Indirizzo IP gateway: 0.0.0.0
Indirizzo MAC: vedi etichetta
Note sulle interfacce:
CC-C (Conformance Class C) (IRT-Switch)
Netload Class III
SNMP (Simple Network Management Protocol)
MRP (Media Redundancy Protocol)
Topologie di rete supportate: linea, anello
IO-Link Master
Tipo di trasmissione: COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud)
Revisione IO-Link: 1.1
Numero di porte classe A: 8
Condizioni Operative
Temperatura ambiente: -25…60 °C
Temperatura di stoccaggio: -25…85 °C
Umidità relativa massima: 90%
Grado di protezione: IP65; IP66; IP67
Grado di protezione (NEMA 250): 6P
Grado di inquinamento: 2
Resistenza a sostanze chimiche:
ISO 16750-5: AA, BA, BD, HLP, CC, DB, DC, DD, CA
NEMA 250 5.13.1: AA
Test/Certificazioni
EMC:
EN 61000-6-2
EN 61000-6-4
Resistenza agli urti:
DIN EN 60068-2-27
Resistenza alle vibrazioni:
DIN EN 60068-2-64 2009-04
DIN EN 60068-2-6 2008-10
MTTF: 78 anni
Dati Meccanici
Peso: 396 g
Materiali:
Custodia: PA arancione
Connettore: ottone nichelato
Materiale di tenuta: FKM
Note
Per ulteriori informazioni, consultare le istruzioni operative.
Quantità per confezione: 1 pezzo.
Connessioni Elettriche – Ethernet
IN / OUT X21, X22: Connettore M12; codifica D; Materiale di tenuta: FKM
Connessioni Elettriche – IO-Link
IO-Link Port Classe A X01…X08: Connettore M12; codifica A; Materiale di tenuta: FKM
Connessioni Elettriche – Alimentazione
X31: Connettore M12; codifica A
