IFM AL1900

Descrizione del Prodotto

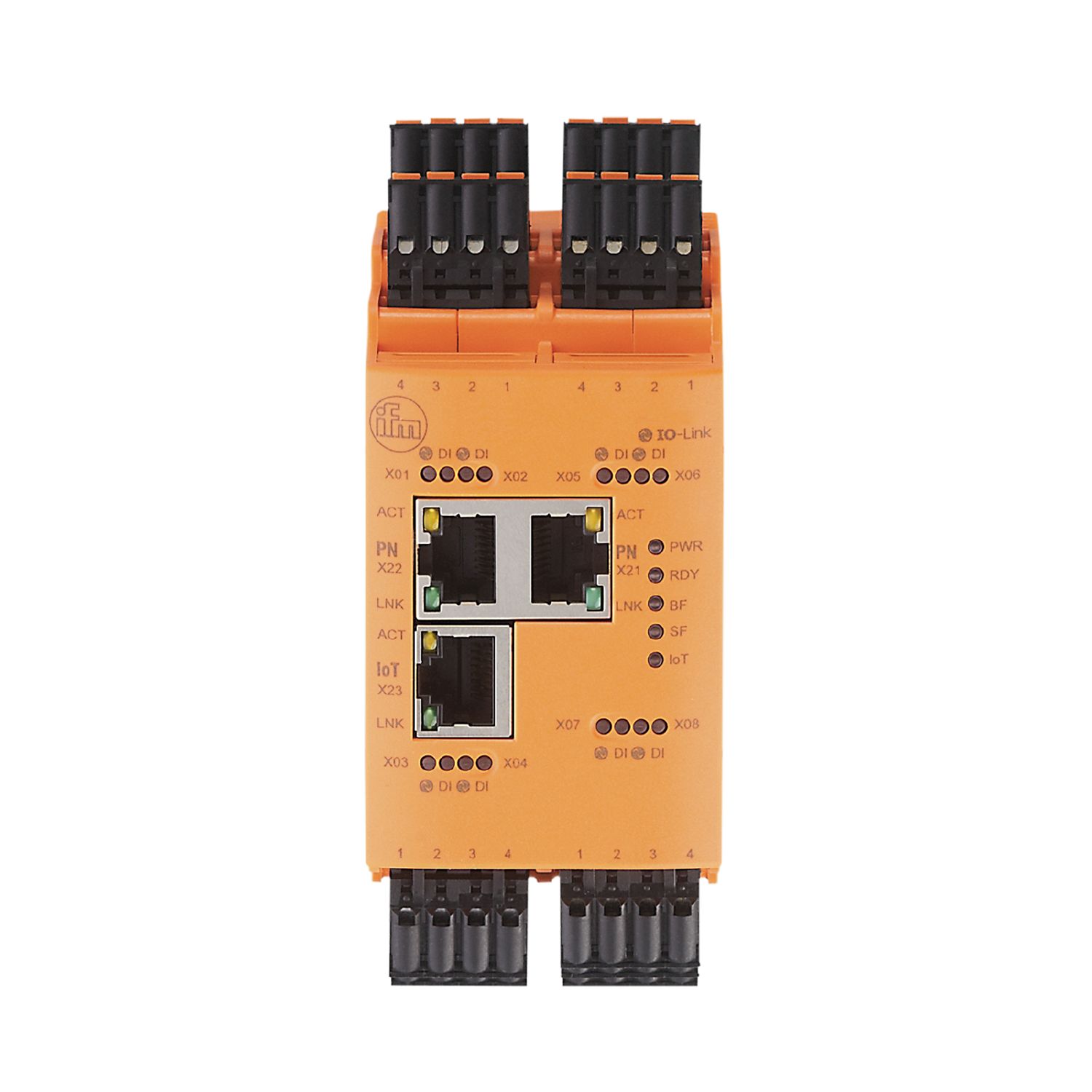

Il modulo IO-Link master AL1900 di ifm electronic funge da gateway tra dispositivi IO-Link intelligenti e il bus di campo. È progettato per l’installazione in armadi di controllo e consente la connessione di fino a otto dispositivi IO-Link. Il modulo garantisce una trasmissione affidabile dei dati macchina, dei parametri di processo e dei dati diagnostici al controllore. Dispone di un’interfaccia PROFINET e di un’interfaccia MQTT JSON separata, permettendo la separazione tra la rete di automazione e la rete IT. Il design compatto richiede poco spazio per il montaggio nel pannello di controllo.

Specifiche Tecniche

Alimentazione

– Tensione di alimentazione: 20…30 V DC (US; conforme a SELV/PELV)

– Consumo di corrente: 300…3900 mA (US)

– Classe di protezione: III

Ingressi/Uscite

– Numero totale di ingressi e uscite: 16 (configurabili)

– Numero di ingressi digitali: 8 (IO-Link Port Classe A)

– Numero di uscite digitali: 8 (IO-Link Port Classe A)

Ingressi Digitali

– Livello di commutazione alto: 11…30 V

– Livello di commutazione basso: 0…5 V

– Protezione contro i cortocircuiti: sì

Uscite Digitali

– Corrente di carico massima per uscita: 300 mA

– Protezione contro i cortocircuiti: sì

Interfacce

– Interfaccia di comunicazione: Ethernet; IO-Link

Interfaccia Ethernet – PROFINET

– Standard di trasmissione dati: 100Base-TX

– Velocità di trasmissione: 100 MBit/s

– Protocollo: PROFINET

– Impostazioni di fabbrica: indirizzo IP: 0.0.0.0; maschera di sottorete: 0.0.0.0; indirizzo IP gateway: 0.0.0.0; indirizzo MAC: vedere etichetta del dispositivo

– Note sulle interfacce: CC-C (Conformance Class C) (IRT-Switch); Netload Class III; SNMP (Simple Network Management Protocol); MRP (Media Redundancy Protocol); Topologie di rete consentite: lineare, ad anello

Interfaccia Ethernet – Internet of Things

– Standard di trasmissione dati: 10Base-T; 100Base-TX

– Velocità di trasmissione: 10 MBit/s; 100 MBit/s

– Protocollo: MQTT JSON

– Impostazioni di fabbrica: indirizzo IP: 169.254.x.x; maschera di sottorete: 255.255.0.0; indirizzo IP gateway: 0.0.0.0; indirizzo MAC: vedere etichetta del dispositivo

– Note sulle interfacce: Protocollo di sicurezza: HTTPS

Interfaccia IO-Link Master

– Tipo di trasmissione: COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud)

– Revisione IO-Link: 1.1

– Numero di porte Classe A: 8

Condizioni Ambientali

– Temperatura ambiente: -25…65 °C

– Temperatura di stoccaggio: -25…85 °C

– Umidità relativa massima dell’aria: 90%

– Protezione: IP 20

Test/Certificazioni

– EMC: EN 61000-6-2; EN 61000-6-4

– MTTF: 78 anni

Dati Meccanici

– Peso: 330 g

– Materiale: custodia in PA colore arancione

Accessori

– Elementi forniti: morsetti a gabbia: 9

Note

– Per ulteriori informazioni, consultare il manuale di istruzioni.

– Unità per confezione: 1 pezzo.

Applicazioni

Il modulo AL1900 è ideale per l’integrazione in sistemi di automazione industriale che richiedono la connessione di dispositivi IO-Link a una rete PROFINET. La sua capacità di separare la rete di automazione dalla rete IT lo rende particolarmente adatto per applicazioni che necessitano di una trasmissione affidabile dei dati macchina e dei parametri di processo al controllore, garantendo al contempo la sicurezza e l’integrità dei dati.

Documentazione

Per ulteriori dettagli tecnici, consultare il manuale del dispositivo disponibile sul sito ufficiale di ifm electronic.
