IFM EVC005

Descrizione del Prodotto

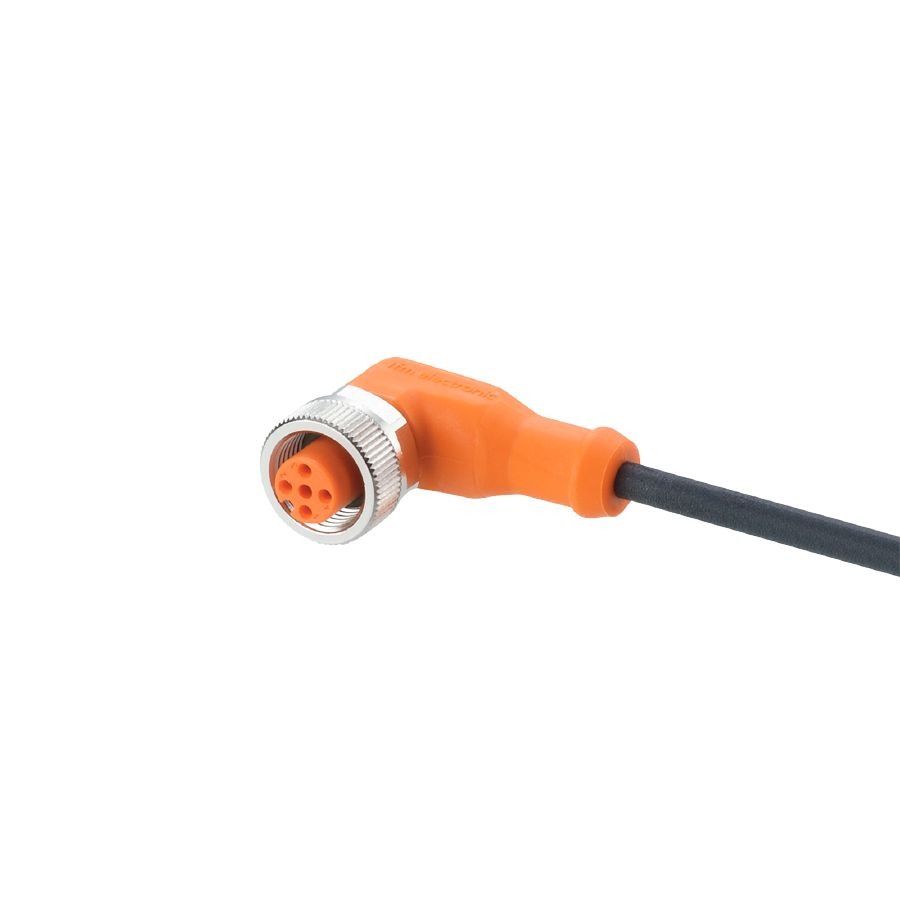

Il cavo di collegamento IFM EVC005 è progettato per applicazioni industriali, offrendo una connessione affidabile grazie alla sua presa angolata M12 a 4 poli e al cavo in PUR di 5 metri. È privo di silicone e alogeni, con contatti placcati in oro per garantire una trasmissione del segnale ottimale.

Dati Elettrici

• Tensione operativa: < 250 V AC / < 300 V DC

• Classe di protezione: II

• Corrente massima totale: 4 A

Condizioni Operative

• Temperatura ambiente: -25…90 °C (cULus: fino a 75 °C)

• Temperatura ambiente in movimento: -25…90 °C (cULus: fino a 75 °C)

• Temperatura di stoccaggio: -25…55 °C

• Umidità di stoccaggio: 10…100%

• Protezione: IP65, IP67, IP68, IP69K

Dati Meccanici

• Peso: 154,9 g

• Dimensioni: 26,5 x 15,5 x 36,5 mm

• Materiale del corpo: TPU arancione

• Materiale del dado: Ottone nichelato

• Materiale della guarnizione: FKM

• Idoneità per catene portacavi: Sì

• Raggio di curvatura per uso flessibile: minimo 10 volte il diametro del cavo

• Velocità di corsa: max. 3,3 m/s per una lunghezza di corsa orizzontale di 5 m e accelerazione massima di 5 m/s²

• Cicli di piegatura: > 5 milioni

• Sollecitazione torsionale: ± 180°/m

Connessione Elettrica

• Cavo: 5 m, PUR, privo di alogeni, nero, Ø 4,3 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm)

• Connettore: 1 x M12, angolato; Bloccaggio: ottone nichelato; Contatti: placcati in oro; Coppia di serraggio: 0,6…1,5 Nm

Note

Per ulteriori dettagli tecnici, consultare la nota tecnica disponibile nella sezione “Downloads”.
