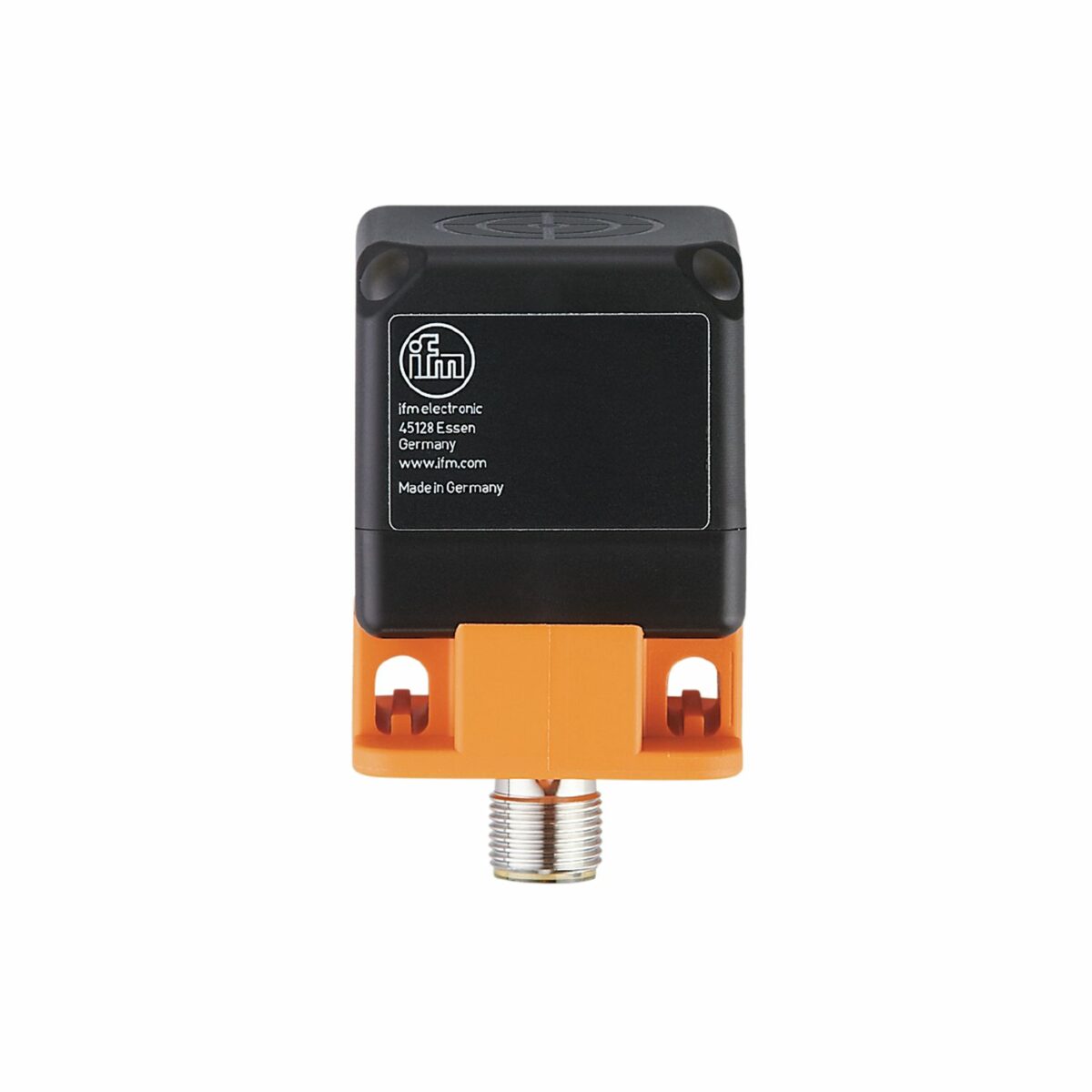

IFM ID5046

Descrizione del Prodotto

Il sensore di prossimità induttivo IFM ID5046 è progettato per applicazioni industriali che richiedono un rilevamento affidabile di oggetti metallici. Grazie alla sua ampia distanza di rilevamento e alla robusta costruzione, è ideale per ambienti difficili.

Caratteristiche Principali

– **Tipo di sensore**: Induttivo

– **Distanza di rilevamento**: 20 mm ~ 60 mm

– **Tipo di uscita**: PNP-NC/NO, 3 fili

– **Tensione di alimentazione**: 10 V ~ 36 V DC

– **Temperatura di funzionamento**: -25°C ~ 80°C

– **Protezione dalle infiltrazioni**: IP67

– **Materiale del corpo**: PPE

– **Dimensioni**: 105 x 80 x 40 mm

– **Peso**: 440,5 g

Specifiche Elettriche

– **Tensione di alimentazione**: 10 V ~ 36 V DC

– **Consumo di corrente**: < 15 mA

– **Classe di protezione**: II

– **Protezione contro l’inversione di polarità**: Sì

Uscite

– **Tipo di uscita**: PNP

– **Funzione di uscita**: Normalmente aperto/normalmente chiuso (selezionabile)

– **Caduta di tensione massima all’uscita**: 2,5 V

– **Corrente continua massima all’uscita**: 250 mA

– **Frequenza di commutazione**: 100 Hz

– **Protezione contro i cortocircuiti**: Sì

– **Tipo di protezione contro i cortocircuiti**: A impulsi

– **Protezione contro il sovraccarico**: Sì

Area di Rilevamento

– **Distanza di rilevamento**: 20 mm ~ 60 mm

– **Distanza di rilevamento regolabile**: Sì

– **Distanza di rilevamento preimpostata in fabbrica**: 60 mm

– **Distanza di rilevamento reale Sr**: 60 mm ± 10%

– **Distanza operativa**: 0 ~ 48,6 mm

Precisione/Deviazioni

– **Fattore di correzione**: Acciaio: 1 / Acciaio inox: 0,7 / Ottone: 0,4 / Alluminio: 0,3 / Rame: 0,2

– **Isteresi (% di Sr)**: 1 ~ 15

– **Deriva del punto di commutazione (% di Sr)**: -10 ~ 10

Condizioni Ambientali

– **Temperatura ambiente**: -25°C ~ 80°C

– **Protezione**: IP67

Dati Meccanici

– **Peso**: 440,5 g

– **Alloggiamento**: Rettangolare

– **Montaggio**: Non a filo

– **Dimensioni**: 105 x 80 x 40 mm

– **Materiali**: PPE

Indicatori/Elementi Operativi

– **Indicatore**: Stato di commutazione 1 x LED, giallo

Accessori

– **Forniti**: 1 cacciavite

Note

– **Nota**: Per la funzione normalmente chiusa, collegare il pin 3 (blu) al terminale 5 nell’unità

Connessione Elettrica

– **Connessione**: Connettore: 1 x M12; codifica: A

Applicazioni Tipiche

Il sensore IFM ID5046 è adatto per applicazioni industriali che richiedono un rilevamento preciso e affidabile di oggetti metallici, come nel controllo di posizione, conteggio pezzi e rilevamento di presenza in ambienti difficili.

Documentazione

Per ulteriori dettagli, consultare la scheda tecnica disponibile sul sito del produttore o presso i distributori autorizzati.
