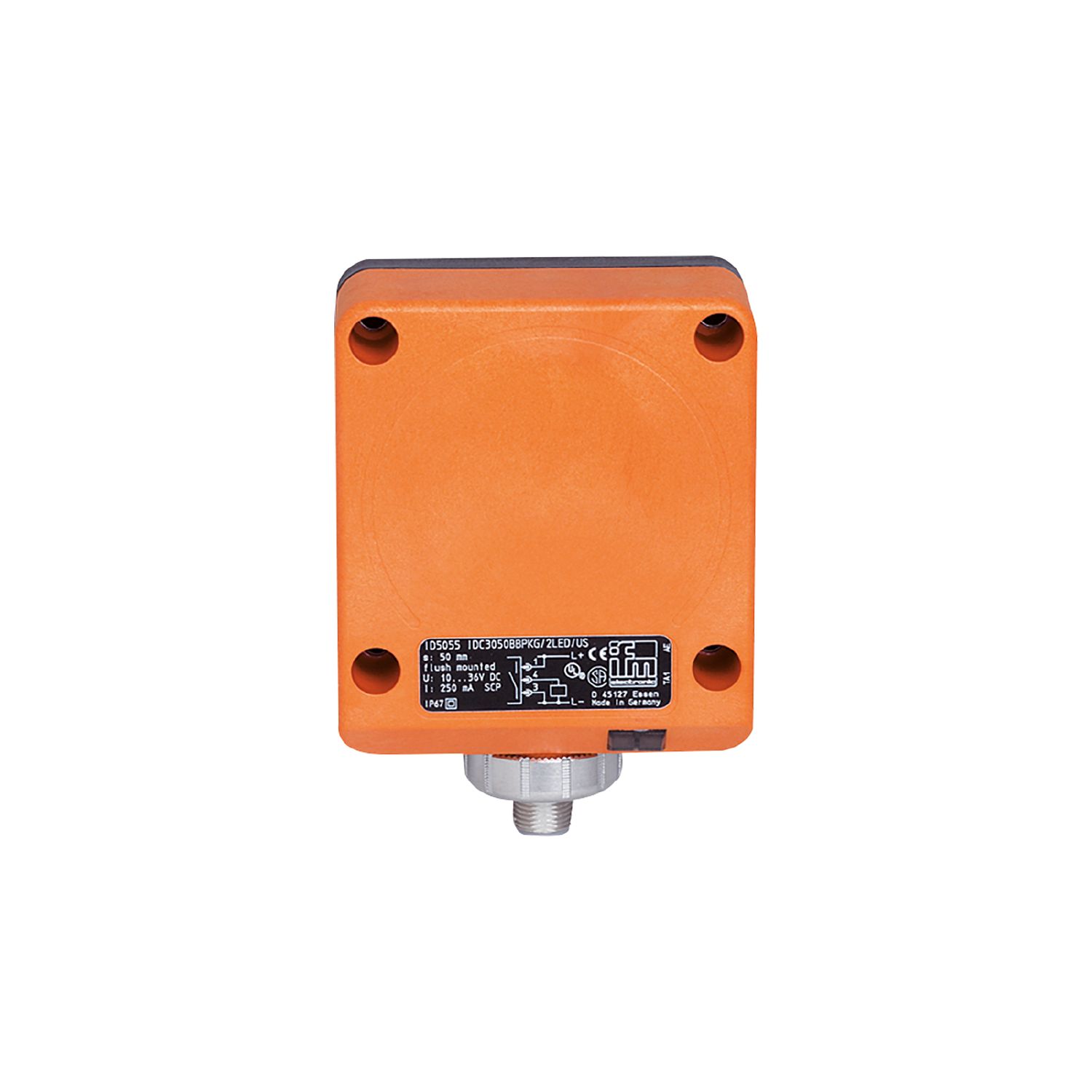

IFM ID5055

Descrizione

Il sensore induttivo IFM ID5055 è progettato per applicazioni industriali che richiedono un’elevata precisione e affidabilità. Offre un’ampia distanza di rilevamento e una robusta custodia adatta ad ambienti industriali difficili. È dotato di un connettore M12 resistente per una connessione sicura.

Caratteristiche principali

– Distanza di rilevamento molto lunga

– Ampia superficie attiva del sensore

– Custodia robusta per l’uso in ambienti industriali difficili

– Connettore M12 robusto

Dati tecnici

Caratteristiche del prodotto

– Design elettrico: PNP

– Funzione di uscita: normalmente aperto

– Distanza di rilevamento: 50 mm

– Custodia: rettangolare

– Dimensioni: 92 x 80 x 40 mm

Dati elettrici

– Tensione di esercizio: 10…36 V DC

– Consumo di corrente: 15 mA (a 24 V)

– Classe di protezione: II

– Protezione contro l’inversione di polarità: sì

Uscite

– Design elettrico: PNP

– Funzione di uscita: normalmente aperto

– Caduta di tensione massima all’uscita di commutazione DC: 2,5 V

– Corrente permanente nominale dell’uscita di commutazione DC: 250 mA

– Frequenza di commutazione DC: 70 Hz

– Protezione contro i cortocircuiti: sì

– Tipo di protezione contro i cortocircuiti: pulsata

– Protezione contro il sovraccarico: sì

Zona di rilevamento

– Distanza di rilevamento: 50 mm

– Distanza operativa: 0…40,5 mm (montato a filo con acciaio dolce ST37)

Accuratezza / deviazioni

– Fattore di correzione: acciaio: 1 / acciaio inossidabile: 0,85 / ottone: 0,48 / alluminio: 0,46 / rame: 0,38

– Isteresi: 3…20%

– Deriva del punto di commutazione: -15…15%

Condizioni operative

– Temperatura ambiente: -25…70 °C

– Protezione: IP67

Test / approvazioni

– EMC: EN 60947-5-2

– MTTF: 1588 anni

– Approvazione UL: Ta 0…40 °C, Tipo di custodia 1, Numero di file UL E174191

Dati meccanici

– Peso: 420,5 g

– Custodia: rettangolare

– Montaggio: a filo

– Tipo di montaggio: montaggio su guida DIN (TH35 secondo EN 60715)

– Dimensioni: 92 x 80 x 40 mm

– Materiali: PPE; zinco pressofuso nichelato

Display / elementi operativi

– Display: stato di commutazione 1 x LED giallo, funzionamento 1 x LED verde

Accessori

– Articoli forniti: tappo di tenuta: 1

Connessione elettrica – spina

– Connessione: Connettore: 1 x M12; codifica: A

Download

– Scheda informativa (pdf | 502,26 KB)
