Descrizione

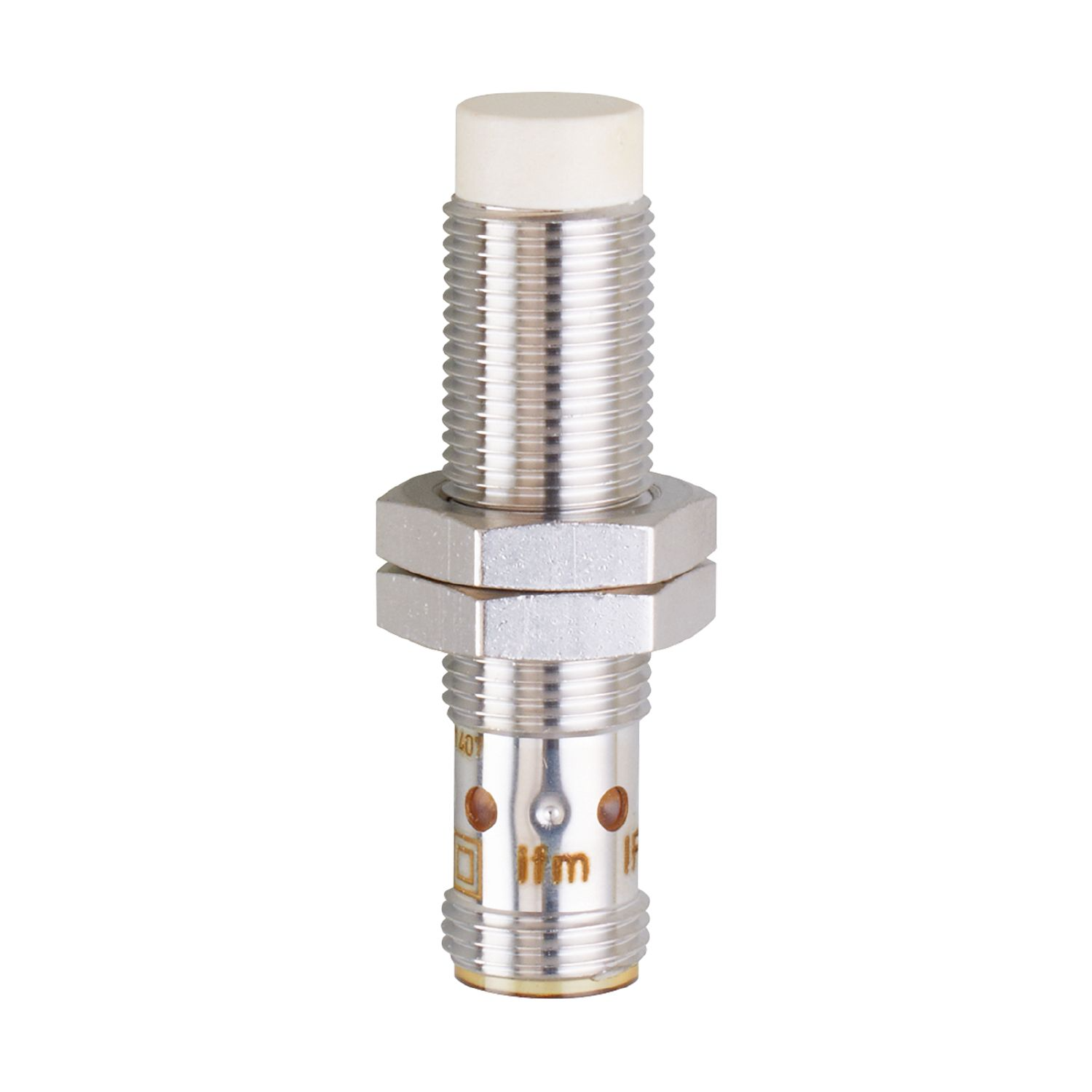

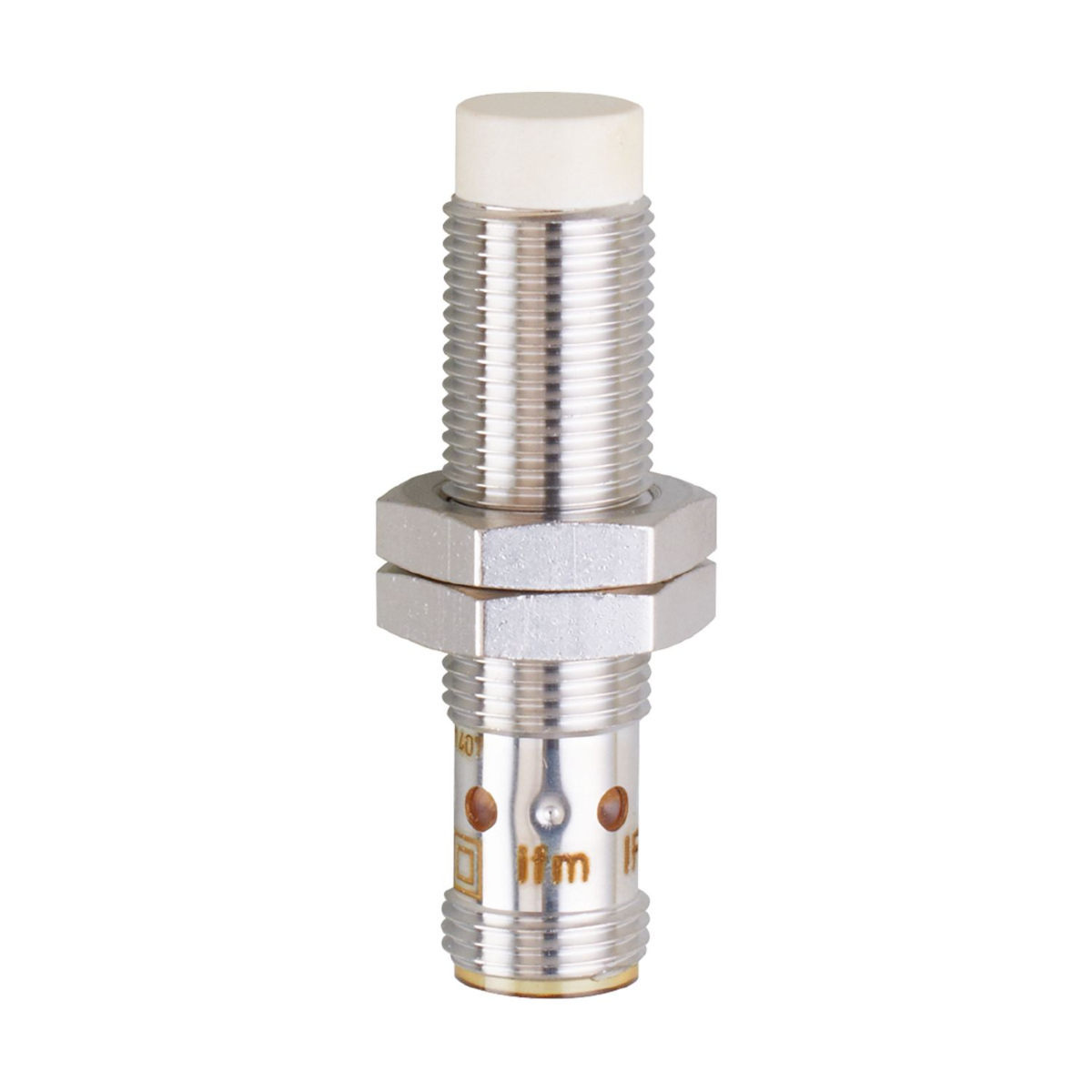

Il sensore induttivo IFM IF5796 è progettato per la rilevazione precisa della posizione su macchine industriali. Presenta un’etichetta laser leggibile in modo permanente e un’indicazione chiara dello stato di commutazione. Il robusto alloggiamento in metallo lo rende adatto per ambienti industriali difficili. Inoltre, offre una frequenza di commutazione molto elevata.
Specifiche Tecniche
Categoria del prodotto: Sensori di posizione lineare
Numero del prodotto: IF5796
Nome del prodotto: Sensore induttivo
Tecnologia del sensore: Sensore/interruttore di posizione lineare induttivo
Forma del corpo: Cilindro filettato
Gamma di misurazione: 4 mm
Temperatura di esercizio: da -25 a 80 °C
Requisiti di alimentazione: Alimentazione CC
Caratteristiche Elettriche
Tensione di esercizio: 10…36 V CC
Classe di protezione: III
Protezione contro l’inversione di polarità: Sì
Design elettrico: PNP
Funzione di uscita: Normalmente aperto
Caduta di tensione massima all’uscita di commutazione CC: 2,5 V
Corrente nominale permanente dell’uscita di commutazione CC: 125 mA (150 mA fino a 50 °C)
Frequenza di commutazione CC: 1400 Hz
Protezione contro i cortocircuiti: Sì
Tipo di protezione contro i cortocircuiti: Pulsata
Protezione contro il sovraccarico: Sì
Caratteristiche Meccaniche
Distanza di rilevamento: 4 mm
Distanza di rilevamento reale (Sr): 4 ± 10 % mm
Distanza operativa: 0…3,25 mm
Fattore di correzione: Acciaio: 1 / Acciaio inossidabile: 0,7 / Alluminio: 0,3 / Rame: 0,4
Isteresi: 3…15 % di Sr
Deriva del punto di commutazione: -10…10 % di Sr
Temperatura ambiente: da -25 a 80 °C
Alloggiamento: Tipo filettato
Montaggio: Non a filo
Design della filettatura: M12 x 1
Materiali: Acciaio inossidabile (1.4571/316Ti); superficie di rilevamento: PBT
Elementi forniti: Dadi di bloccaggio: 2
Connessione
Connettore: 1 x M12; Contatti: dorati
Numero di ingressi/uscite
Numero di uscite analogiche: 1
Consumo di corrente
15 mA (a 24 V)
Alimentazione
24 V
Display
Stato di commutazione: 1 x LED, giallo
Grado di protezione
IP 67
Peso
24,4 g
Dimensioni
M12 x 1 / L = 44 mm
