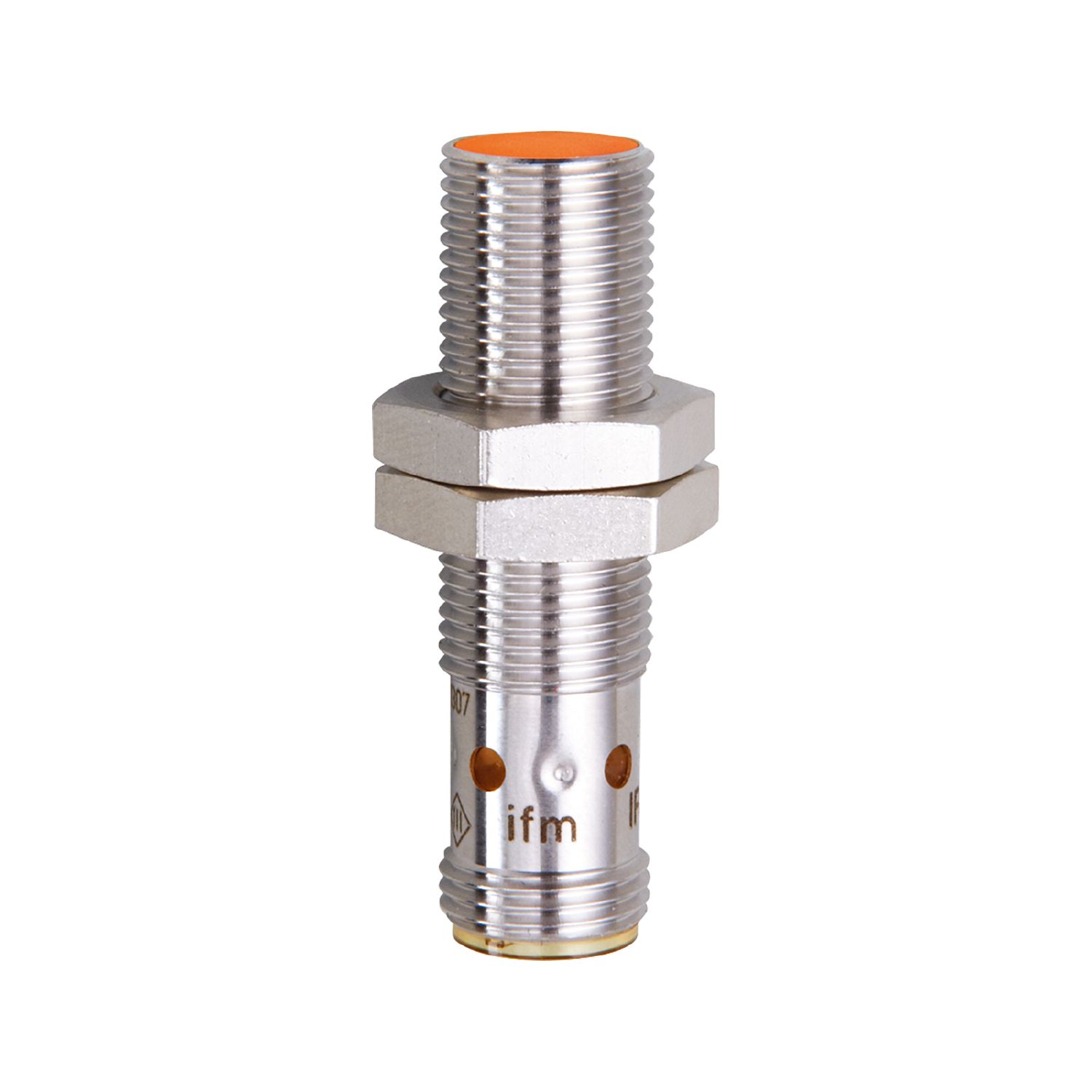

Caratteristiche del prodotto
Design elettrico: PNP
Funzione di uscita: normalmente aperto
Distanza di rilevamento: 4 mm
Alloggiamento: tipo filettato
Dimensioni: M12 x 1 / L = 45 mm
Applicazione
Caratteristiche speciali: Contatti dorati; Distanza di rilevamento aumentata
Applicazione: Applicazioni industriali / automazione di fabbrica
Dati elettrici
Tensione di esercizio: 10…30 V DC
Consumo di corrente: < 10 mA
Classe di protezione: II
Protezione contro l’inversione di polarità: sì
Uscite
Design elettrico: PNP
Funzione di uscita: normalmente aperto
Caduta di tensione massima all’uscita di commutazione DC: 2,5 V
Corrente nominale permanente dell’uscita di commutazione DC: 100 mA
Frequenza di commutazione DC: 700 Hz
Protezione contro i cortocircuiti: sì
Protezione contro i sovraccarichi: sì
Zona di rilevamento
Distanza di rilevamento: 4 mm
Distanza di rilevamento reale Sr: 4 ± 10 % mm
Distanza operativa: 0…3,24 mm
Distanza di rilevamento aumentata: sì
Precisione / deviazioni
Fattore di correzione: acciaio: 1 / acciaio inossidabile: 0,7 / ottone: 0,5 / alluminio: 0,4 / rame: 0,3
Isteresi [% di Sr]: 3…15
Deriva del punto di commutazione [% di Sr]: -10…10
Condizioni operative
Temperatura ambiente: -25…70 °C
Protezione: IP 67
Test / approvazioni
EMC:
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF irradiato 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 HF condotto 10 V
EN 55011 classe B
MTTF: 1527 anni
Software integrato incluso: no
Approvazione UL:
Ta 0…40 °C
Tipo di involucro: Tipo 1
Alimentazione: Tensione pericolosa
Numero di approvazione UL: A003
Numero di file UL: E174191
Dati meccanici
Peso: 24,7 g
Alloggiamento: tipo filettato
Montaggio: a filo
Dimensioni: M12 x 1 / L = 45 mm
Designazione del filetto: M12 x 1
Materiali: alloggiamento: ottone rivestito in bronzo bianco; superficie di rilevamento: PBT arancione; finestra LED: PEI; dadi di bloccaggio: ottone rivestito in bronzo bianco
Display / elementi operativi
Display: stato di commutazione 4 x LED, giallo
Accessori
Elementi forniti: dadi di bloccaggio: 2
Note
Quantità per confezione: 1 pz.
Connessione elettrica – spina
Connessione: Connettore: 1 x M12; codifica: A; Contatti: dorati
