IFM IFT216

Descrizione del Prodotto

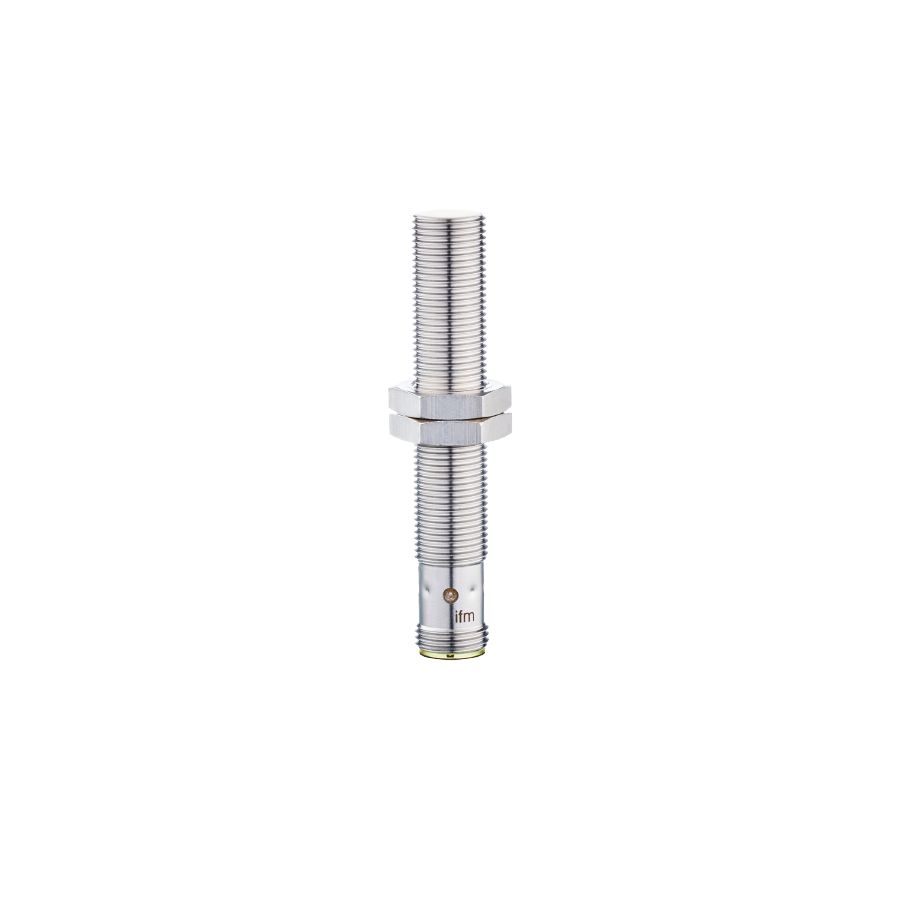

Il sensore induttivo IFM IFT216 è progettato per applicazioni in ambienti igienici, offrendo una distanza di commutazione di 4 mm e un’installazione a filo. Il suo robusto alloggiamento in acciaio inossidabile (316L/1.4404) e la resistenza a temperature elevate lo rendono ideale per l’industria alimentare e delle bevande.

Caratteristiche Principali

– Ampio intervallo di temperatura operativa

– Elevato grado di protezione per ambienti industriali difficili

– Resistente alla pulizia ad alta pressione con agenti aggressivi

– Alloggiamento robusto in acciaio inossidabile per l’uso nell’industria alimentare e delle bevande

– Resistente agli shock termici anche in caso di frequenti variazioni di temperatura

Dati Tecnici

Caratteristiche del Prodotto

– Design elettrico: PNP

– Funzione di uscita: normalmente aperto

– Distanza di commutazione: 4 mm

– Alloggiamento: tipo filettato

– Dimensioni: M12 x 1 / L = 70 mm

Applicazione

– Caratteristica speciale: Contatti placcati in oro; Distanza di commutazione aumentata

– Applicazione: Uso in aree igieniche / processi di pulizia regolari

Dati Elettrici

– Tensione operativa: 10…30 V DC

– Consumo di corrente: < 10 mA

– Classe di protezione: II

– Protezione contro l’inversione di polarità: sì

Uscite

– Design elettrico: PNP

– Funzione di uscita: normalmente aperto

– Caduta di tensione massima in uscita DC: 2,5 V

– Corrente nominale continua dell’uscita DC: 100 mA

– Frequenza di commutazione DC: 700 Hz

– Protezione contro i cortocircuiti: sì

– Tipo di protezione contro i cortocircuiti: pulsata

– Protezione contro il sovraccarico: sì

Zona di Rilevamento

– Distanza di commutazione: 4 mm

– Distanza di rilevamento reale Sr: 4 ± 10 %

– Distanza operativa: 0…3,24 mm

– Distanza di commutazione aumentata: sì

Accuratezza / Deviazioni

– Fattore di correzione: acciaio: 1 / acciaio inossidabile: 0,7 / ottone: 0,5 / alluminio: 0,4 / rame: 0,3

– Isteresi: 1…20 %

– Deriva del punto di commutazione: -10…10 %

Condizioni Operative

– Temperatura ambiente: 0…100 °C

– Protezione: IP 68; IP 69K; (“COP”)

Test / Approvazioni

– EMC: EN 61000-4-2 ESD 4 kV CD / 8 kV AD; EN 61000-4-3 HF irradiato 10 V/m; EN 61000-4-4 Burst 2 kV; EN 61000-4-6 HF condotto 10 V; EN 55011 classe B

– MTTF: 1134 anni

– Approvazione UL: Ta 0…40 °C; Tipo di involucro Tipo 1; alimentazione Limitata Tensione/Corrente; Numero di approvazione UL: A001; Numero di file UL: E174191

Dati Meccanici

– Peso: 30 g

– Alloggiamento: tipo filettato

– Montaggio: a filo

– Dimensioni: M12 x 1 / L = 70 mm

– Designazione della filettatura: M12 x 1

– Materiali: alloggiamento: acciaio inossidabile (316L/1.4404); superficie di rilevamento: PEEK naturale; finestra LED: PEI; dadi di bloccaggio: acciaio inossidabile (316L/1.4404)

– Coppia di serraggio: 15 Nm

Display / Elementi Operativi

– Display: stato di commutazione 4 x LED, giallo

Accessori

– Articoli forniti: dadi di bloccaggio: 2

Connessione Elettrica – Spina

– Connessione: Connettore: 1 x M12; codifica: A; Contatti: placcati in oro

Download

– Scheda informativa (pdf | 502,26 KB)
