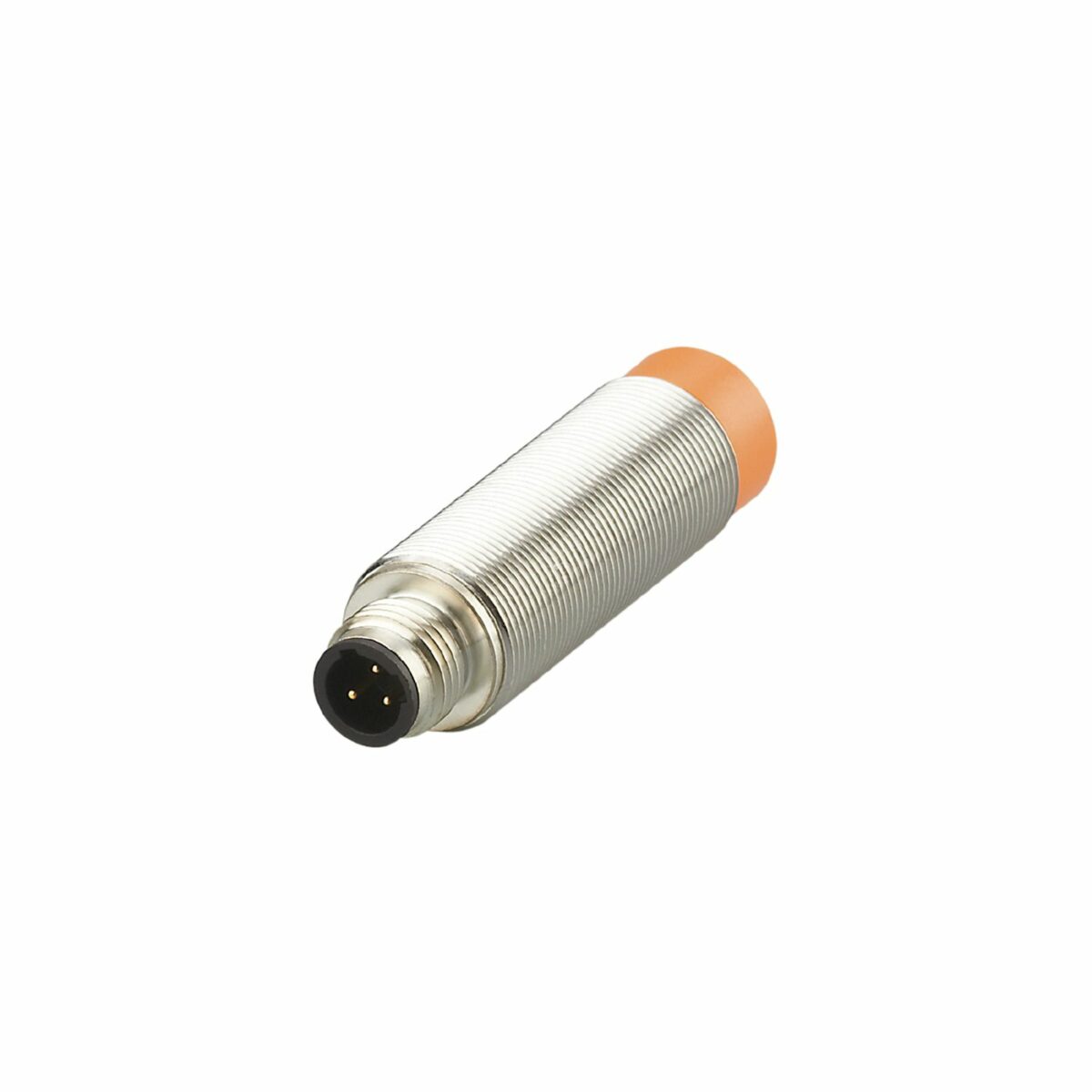

IFM IG0351

Descrizione del Prodotto

Il sensore induttivo IFM IG0351 è progettato per rilevare oggetti metallici senza contatto. Grazie alla sua tecnologia a due fili e all’ampio intervallo di tensione operativa, è adatto per applicazioni sia in corrente alternata (AC) che in corrente continua (DC). La robusta custodia in metallo lo rende ideale per ambienti industriali difficili.

Caratteristiche Principali

– Stadio di uscita combinato AC/DC

– Tecnologia a due fili

– Ampio intervallo di temperatura operativa

– Custodia metallica robusta per ambienti industriali difficili

– Connettore robusto da 1/2″

Dati Tecnici

Caratteristiche del Prodotto

– Funzione di uscita: normalmente chiuso (NC)

– Distanza di rilevamento: 8 mm

– Tipo di custodia: filettata

– Dimensioni: M18 x 1

Dati Elettrici

– Tensione operativa: 20…250 V AC/DC

– Classe di protezione: I

– Protezione contro l’inversione di polarità: no

Uscite

– Funzione di uscita: normalmente chiuso (NC)

– Caduta di tensione massima in uscita DC: 6 V

– Caduta di tensione massima in uscita AC: 6,5 V

– Corrente di carico minima: 5 mA

– Corrente di dispersione massima: 2,5 mA (250 V AC) / 1,3 mA (110 V AC) / 0,8 mA (24 V DC)

– Corrente nominale permanente in uscita AC: 250 mA (350 mA fino a 50 °C)

– Corrente nominale permanente in uscita DC: 100 mA

– Corrente di picco a breve termine in uscita: 2200 mA (20 ms / 0,5 Hz)

– Frequenza di commutazione AC: 25 Hz

– Frequenza di commutazione DC: 100 Hz

– Protezione contro i cortocircuiti: no

– Protezione contro il sovraccarico: no

Zona di Rilevamento

– Distanza di rilevamento: 8 mm

– Distanza di rilevamento reale (Sr): 8 mm ± 10%

– Distanza operativa: 0…6,5 mm

Precisione / Deviazioni

– Fattore di correzione: acciaio: 1 / acciaio inossidabile: 0,7 / ottone: 0,5 / alluminio: 0,4 / rame: 0,3

– Isteresi: 3…15% di Sr

– Deriva del punto di commutazione: -10…10% di Sr

Condizioni Operative

– Temperatura ambiente: -25…80 °C

– Grado di protezione: IP67

Test / Approvazioni

– EMC: EN 60947-5-2, EN 55011 classe B

– MTTF: 604 anni

– Approvazione UL: Ta 0…40 °C, Tipo di custodia: Tipo 1, Tensione di alimentazione: Tensione pericolosa, Numero di file UL: E174191

Dati Meccanici

– Peso: 59,6 g

– Tipo di custodia: filettata

– Montaggio: non a filo

– Dimensioni: M18 x 1

– Designazione del filetto: M18 x 1

– Materiali: ottone nichelato; PC

Display / Elementi Operativi

– Display: stato di commutazione 1 x LED, rosso

Connessione Elettrica

– Protezione richiesta: fusibile miniaturizzato secondo IEC60127-2 foglio 1; ≤ 2 A; rapido

Accessori

– Elementi forniti: 2 dadi di bloccaggio

Note

– Raccomandazione: Verificare il corretto funzionamento dell’unità dopo un cortocircuito.

– Quantità per confezione: 1 pezzo

Connessione Elettrica – Spina

– Connettore: 1 x 1/2″
