IFM IG514A

Ecco la scheda tecnica del sensore induttivo IFM IG514A:

Caratteristiche del prodotto

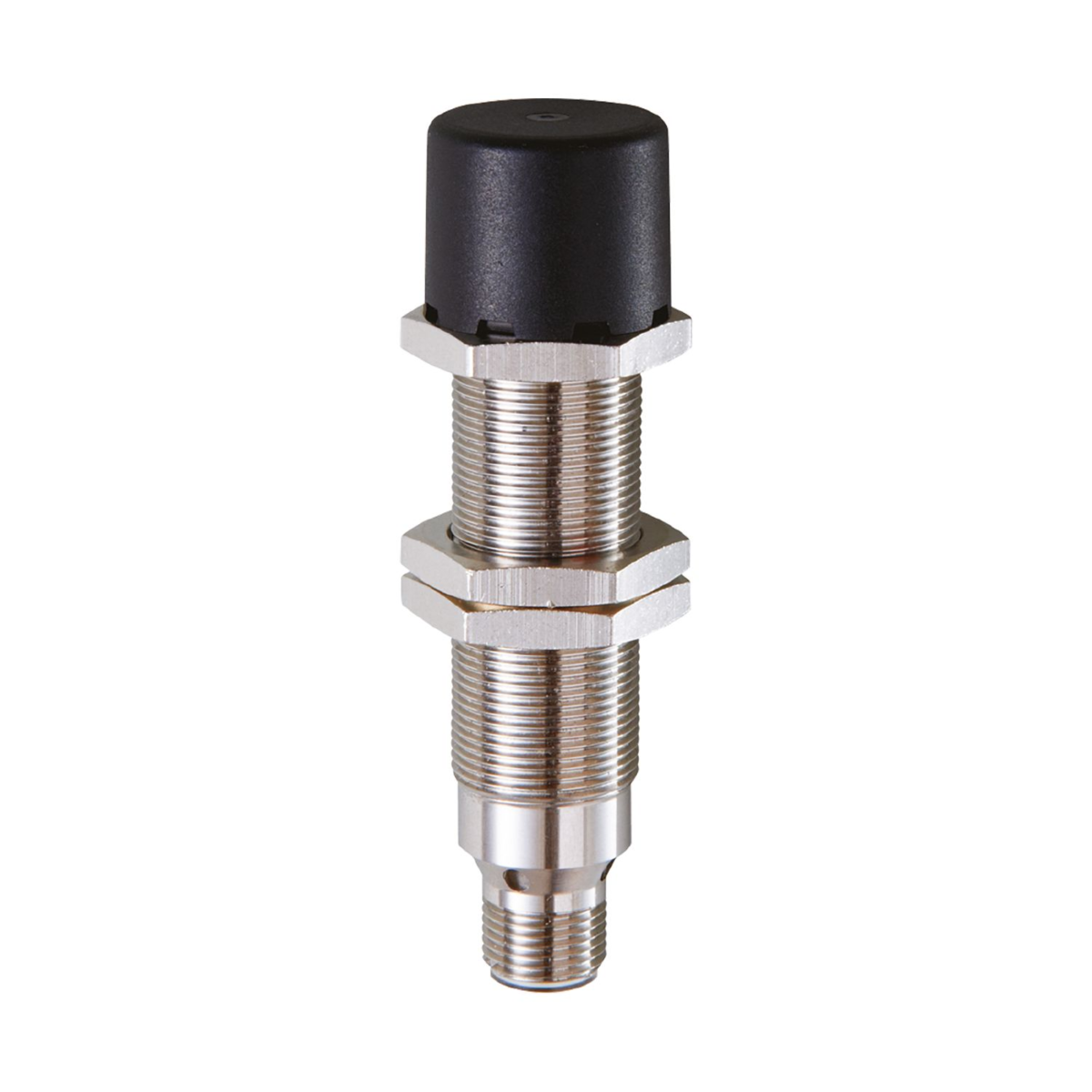

Il sensore induttivo IFM IG514A è progettato per applicazioni in aree pericolose, con una funzione di uscita complementare NO/NC. Consente la connessione diretta al controllo dell’impianto senza necessità di amplificatore di commutazione. È dotato di una copertura protettiva preinstallata e di un robusto alloggiamento in metallo, ideale per ambienti industriali difficili.

Dati elettrici

Tensione di esercizio: 10…30 V DC

Consumo di corrente: < 20 mA

Classe di protezione: III

Protezione contro l’inversione di polarità: Sì

Uscite

Progettazione elettrica: PNP

Funzione di uscita: Complementare

Caduta di tensione massima all’uscita di commutazione DC: 2,5 V

Corrente di dispersione massima: 0,1 mA

Corrente nominale continua dell’uscita di commutazione DC: 100 mA

Frequenza di commutazione DC: 300 Hz

Protezione contro i cortocircuiti: Sì

Tipo di protezione contro i cortocircuiti: Impulsiva

Protezione contro il sovraccarico: Sì

Zona di rilevamento

Distanza di rilevamento: 10 mm

Distanza di rilevamento reale Sr: 10 ± 10 % mm

Distanza operativa: 0…8,1 mm

Precisione / Deviazioni

Fattore di correzione: Acciaio: 1 / Acciaio inossidabile: 0,7 / Ottone: 0,4 / Alluminio: 0,3 / Rame: 0,2

Isteresi [% di Sr]: 1…20

Deriva del punto di commutazione [% di Sr]: -15…15

Condizioni operative

Temperatura ambiente: -20…60 °C

Protezione: IP 67

Test / Approvazioni

Marcatura ATEX: II 3D Ex tc IIIC T80°C Dc X

EMC:

EN 61000-4-2 ESD 4 kV CD / 8 kV AD

EN 61000-4-3 HF irradiato 3 V/m

EN 61000-4-4 Burst 2 kV

EN 61000-4-6 HF condotto 3 V

EN 55011 emissione classe B

MTTF [anni]: 1326

Dati meccanici

Peso: 101,8 g

Alloggiamento: Tipo filettato

Montaggio: Non a filo

Dimensioni: M18 x 1 / L = 80 mm

Designazione del filetto: M18 x 1

Materiali: Alloggiamento: Acciaio inossidabile (1.4404 / 316L); Superficie sensibile: PBT arancione; Dadi di bloccaggio: Acciaio inossidabile; Copertura protettiva: PA

Display / Elementi operativi

Display: Stato di commutazione 4 x LED, giallo

Accessori

Forniti: Dadi di bloccaggio: 3; Copertura protettiva: 1

Note

Quantità per confezione: 1 pz.

Connessione elettrica – connettore

Connessione: Connettore: 1 x M12; codifica: A
