Descrizione del Prodotto

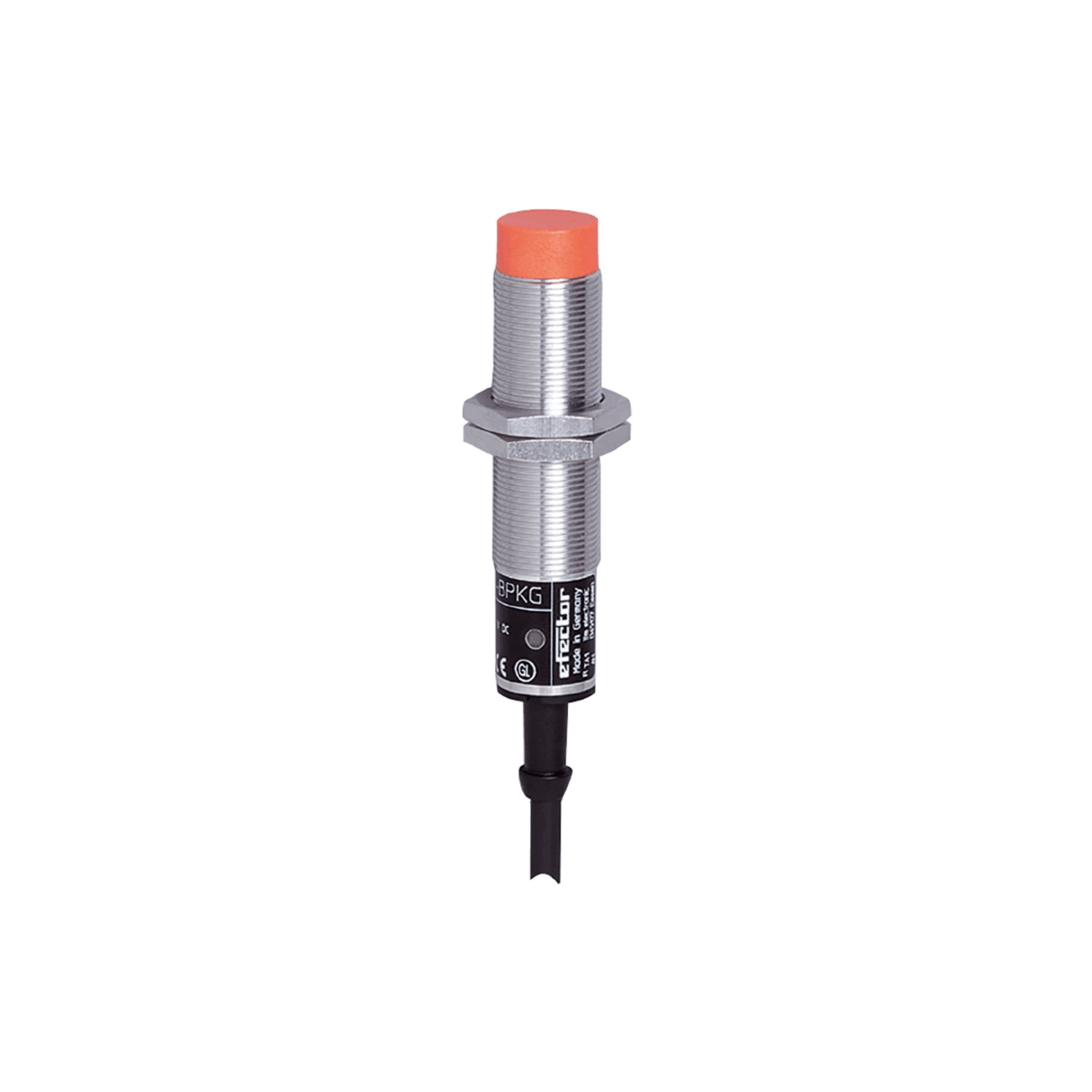

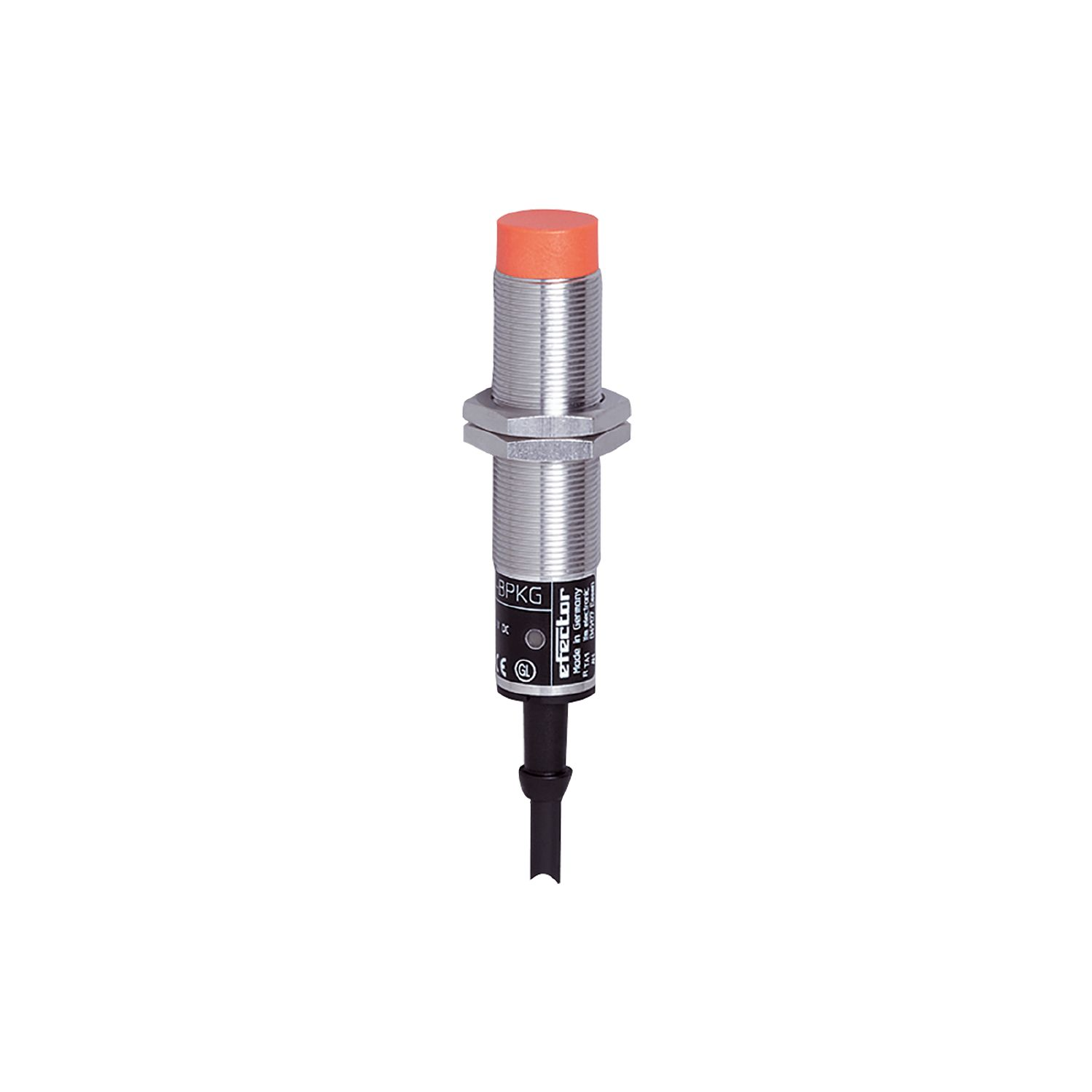

Il sensore induttivo IFM IG5398 è progettato per rilevare oggetti metallici senza contatto. Grazie alla sua robusta costruzione e all’elevato grado di protezione, è ideale per applicazioni in ambienti industriali difficili.
Caratteristiche Tecniche
Design Elettrico: PNP
Funzione di Uscita: Normalmente aperto
Portata di Rilevamento: 8 mm
Montaggio: Non a filo
Dimensioni: M18 x 1 / Lunghezza = 80 mm
Materiale della Custodia: Ottone con rivestimento in bronzo bianco
Materiale della Superficie Sensibile: Policarbonato (PC)
Dati Elettrici
Tensione di Funzionamento: 10…36 V DC
Consumo di Corrente: < 15 mA (a 24 V)
Classe di Protezione: II
Protezione contro l’Inversione di Polarità: Sì
Uscite
Caduta di Tensione Massima all’Uscita: < 2,5 V
Corrente Nominale dell’Uscita: 250 mA
Frequenza di Commutazione: 300 Hz
Protezione contro il Cortocircuito: Sì (di tipo impulsivo)
Protezione contro il Sovraccarico: Sì
Zona di Rilevamento
Portata di Rilevamento Effettiva (Sr): 8 mm ± 10%
Distanza di Funzionamento: 0…6,5 mm
Precisione / Deviazione
Coefficiente di Correzione: Acciaio: 1 / Acciaio inossidabile: 0,7 / Ottone: 0,4 / Alluminio: 0,3 / Rame: 0,2
Isteresi: 1…15% di Sr
Deriva del Punto di Commutazione: -10…10% di Sr
Condizioni Operative
Temperatura Ambiente: -25…80 °C
Grado di Protezione: IP67
Test / Approvazioni
EMC: EN 60947-5-2, EN 55011 classe B
MTTF: 1853 anni
Dati Meccanici
Peso: 159,9 g
Montaggio: Non a filo
Filettatura: M18 x 1
Display / Elementi di Controllo
Indicatore di Stato: LED giallo per lo stato di commutazione
Accessori
Forniti in Dotazione: 2 controdadi
Note
Quantità per Confezione: 1 pezzo
Collegamento Elettrico
Connessione: Cavo PVC da 2 m, 3 x 0,5 mm²
