Descrizione

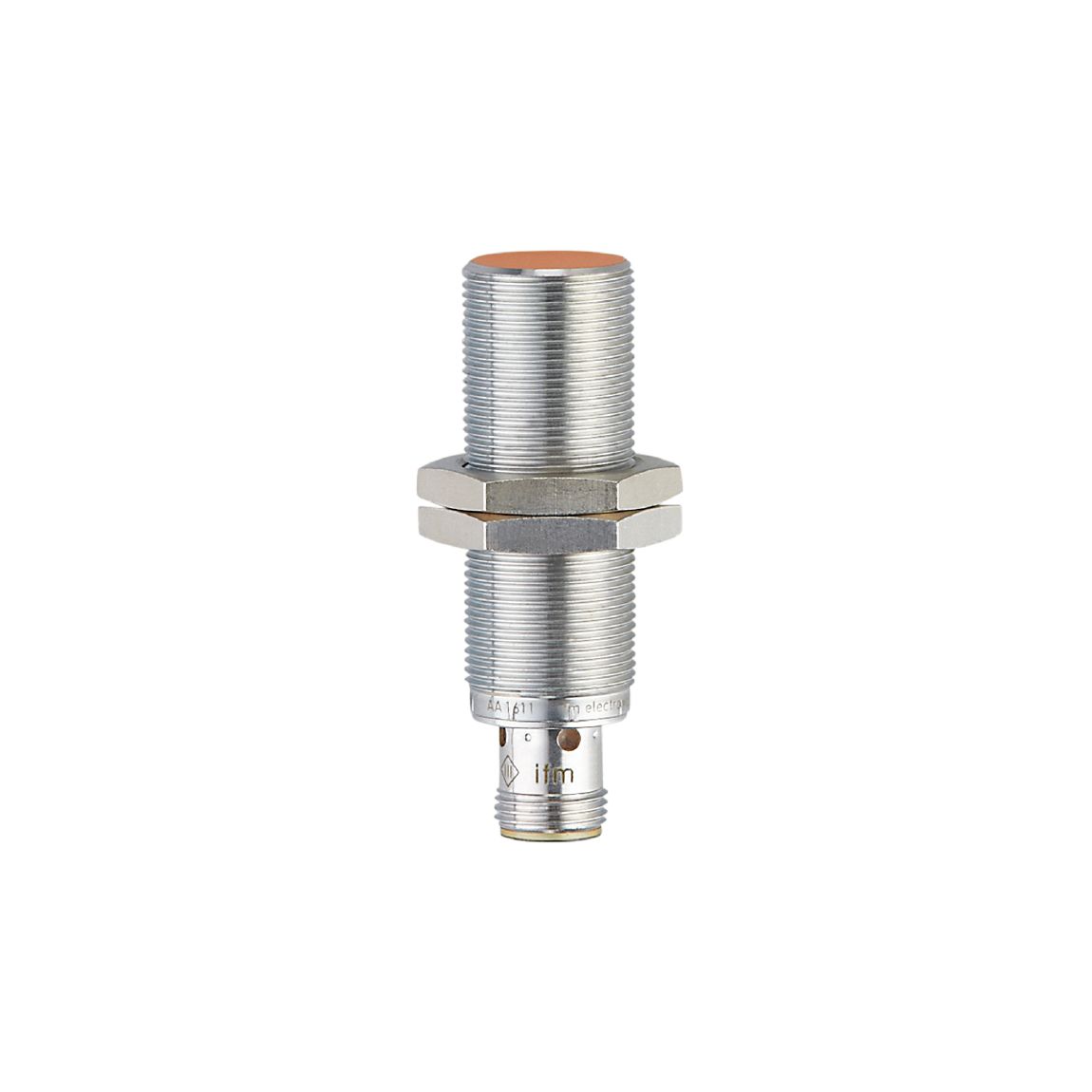

Il sensore induttivo IFM IGS232 è progettato per applicazioni industriali, mobili, di raffreddamento e lubrificazione. Offre un’elevata protezione per ambienti industriali difficili, un ampio intervallo di temperature operative e una rilevazione sicura grazie all’ampio campo di rilevamento e alle basse tolleranze del sensore. Inoltre, riduce le esigenze di stoccaggio grazie alla sua versatilità di applicazione.
Caratteristiche del prodotto
Design elettrico: PNP
Funzione di uscita: normalmente aperto
Distanza di rilevamento: 8 mm
Alloggiamento: tipo filettato
Dimensioni: M18 x 1 / L = 60 mm
Applicazioni
Caratteristiche speciali: Contatti dorati; Distanza di rilevamento aumentata
Applicazioni: Adatto per applicazioni industriali, mobili, di raffreddamento e lubrificazione; Applicazioni industriali / automazione di fabbrica
Dati elettrici
Tensione di esercizio: 10…30 V DC
Consumo di corrente: < 10 mA
Classe di protezione: III
Protezione contro l’inversione di polarità: sì
Uscite
Design elettrico: PNP
Funzione di uscita: normalmente aperto
Caduta di tensione massima all’uscita di commutazione DC: 2,5 V
Corrente nominale permanente dell’uscita di commutazione DC: 100 mA
Frequenza di commutazione DC: 400 Hz
Protezione contro i cortocircuiti: sì
Protezione contro i sovraccarichi: sì
Zona di rilevamento
Distanza di rilevamento: 8 mm
Distanza di rilevamento reale Sr: 8 ± 10 %
Distanza operativa: 0…6,48 mm
Distanza di rilevamento aumentata: sì
Precisione / Deviazioni
Fattore di correzione: acciaio: 1 / acciaio inossidabile: 0,7 / ottone: 0,5 / alluminio: 0,4 / rame: 0,3
Isteresi [% di Sr]: 3…15
Deriva del punto di commutazione [% di Sr]: -10…10
Condizioni operative
Temperatura ambiente: -40…85 °C
Protezione: IP 65; IP 66; IP 67; IP 68; IP 69K
Dati meccanici
Peso: 48,3 g
Alloggiamento: tipo filettato
Montaggio: a filo
Dimensioni: M18 x 1 / L = 60 mm
Designazione del filetto: M18 x 1
Materiali: ottone rivestito in bronzo bianco; superficie sensibile: PBT arancione; finestra LED: PEI; dadi di bloccaggio: ottone rivestito in bronzo bianco
Display / Elementi operativi
Display: stato di commutazione 4 x LED, giallo
Accessori
Elementi forniti: dadi di bloccaggio: 2
Connessione elettrica – connettore
Connessione: Connettore: 1 x M12; codifica: A; Contatti: dorati
