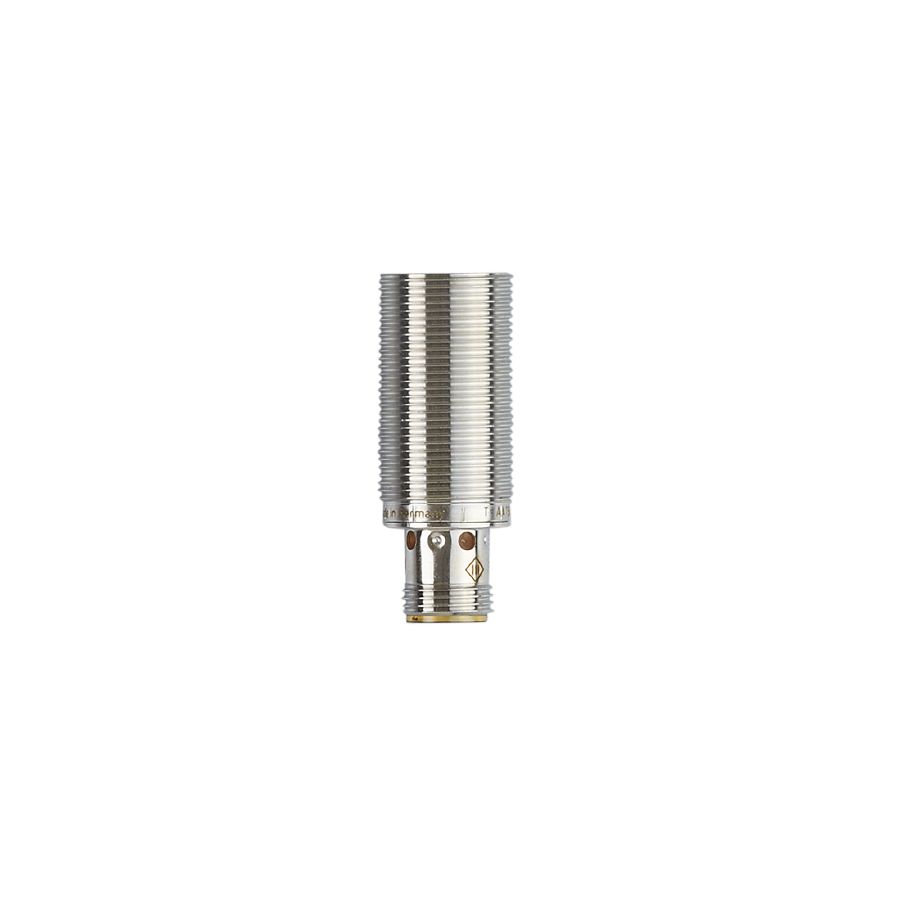

IFM IGS287

Descrizione del Prodotto

Il sensore induttivo IFM IGS287 è progettato per applicazioni industriali, mobili e in ambienti con presenza di liquidi refrigeranti e lubrificanti. Offre un’elevata protezione per ambienti industriali difficili, garantendo una distanza di rilevamento costante su tutti i metalli grazie al fattore di correzione K=1. Inoltre, presenta una frequenza di commutazione molto alta ed è resistente a vibrazioni e urti.

Caratteristiche del Prodotto

– Design elettrico: PNP
– Funzione di uscita: Normalmente aperto (NO)
– Distanza di commutazione: 8 mm
– Tipo di alloggiamento: Filettato
– Dimensioni: M18 x 1 / L = 45 mm

Applicazioni

– Movimentazione materiali
– Magazzini refrigerati / congelamento rapido
– Adatto per applicazioni industriali, mobili, di raffreddamento e lubrificazione
– Applicazioni industriali / automazione di fabbrica

Caratteristiche Speciali

– Contatti dorati
– Distanza di rilevamento aumentata
– Fattore di correzione K=1
– Immunità ai campi magnetici fino a 300 mT

Dati Elettrici

– Tensione di esercizio: 10…30 V DC
– Consumo di corrente: < 20 mA
– Classe di protezione: III
– Protezione contro l’inversione di polarità: Sì

Uscite

– Design elettrico: PNP
– Funzione di uscita: Normalmente aperto (NO)
– Caduta di tensione massima all’uscita di commutazione DC: 2,5 V
– Corrente nominale continua dell’uscita di commutazione DC: 100 mA
– Frequenza di commutazione DC: 2000 Hz
– Protezione da cortocircuito: Sì
– Protezione da sovraccarico: Sì

Zona di Rilevamento

– Distanza di commutazione: 8 mm
– Distanza di rilevamento reale Sr: 8 mm ± 10%
– Distanza operativa: 0…6,48 mm
– Distanza di rilevamento aumentata: Sì

Precisione / Deviazioni

– Fattore di correzione: Acciaio: 1 / Acciaio inossidabile: 1 / Ottone: 1 / Alluminio: 1 / Rame: 1
– Isteresi (% di Sr): 3…15
– Deriva del punto di commutazione (% di Sr): -10…10
– Fattore di correzione K=1: Sì

Condizioni Operative

– Temperatura ambiente: -40…85 °C
– Grado di protezione: IP65; IP66; IP67; IP68; IP69K

Test / Approvazioni

– EMC: EN 61000-4-2 ESD 4 kV CD / 8 kV AD; EN 61000-4-3 HF irradiato 10 V/m; EN 61000-4-4 Burst 2 kV; EN 61000-4-6 HF condotto 10 V; EN 55011 classe B
– Resistenza alle vibrazioni: EN 60068-2-6 Fc 20 g (10…3000 Hz) / 50 cicli di sweep, 1 ottava al minuto, in 3 assi
– Resistenza agli urti: EN 60068-2-27 Ea 100 g 11 ms semisinusoide; 3 urti in ogni direzione dei 3 assi coordinati
– Resistenza agli urti continui: EN 60068-2-27 40 g 6 ms; 4000 urti in ogni direzione dei 3 assi coordinati
– Variazione rapida della temperatura: EN 60068-2-14 Na TA = -40 °C; TB = 85 °C; t1 = 30 min; t2 = < 10 s; 50 cicli
– Test di nebbia salina: EN 60068-2-52 Kb livello di severità 5 (4 cicli di test)
– MTTF: 470 anni
– Software integrato incluso: Sì
– Approvazione UL: Ta -25…70 °C; Tipo di involucro Tipo 1; Alimentazione Limitata Tensione/Corrente; Numero di approvazione UL A005; Numero di file UL E174191

Dati Meccanici

– Peso: 38,1 g
– Alloggiamento: Tipo filettato
– Montaggio: A filo
– Dimensioni: M18 x 1 / L = 45 mm
– Designazione della filettatura: M18 x 1
– Materiali: Acciaio inossidabile (1.4404 / 316L); Superficie di rilevamento: LCP bianco; Finestra LED: PEI; Dadi di bloccaggio: Acciaio inossidabile (1.4404 / 316L)

Display / Elementi Operativi

– Display: Stato di commutazione 4 x LED, giallo

Accessori

– Articoli forniti: Dadi di bloccaggio: 2

Note

– Quantità per confezione: 1 pz.

Connessione Elettrica – Spina

– Connessione: Connettore: 1 x M12; Codifica: A; Contatti: dorati
