Descrizione del Prodotto

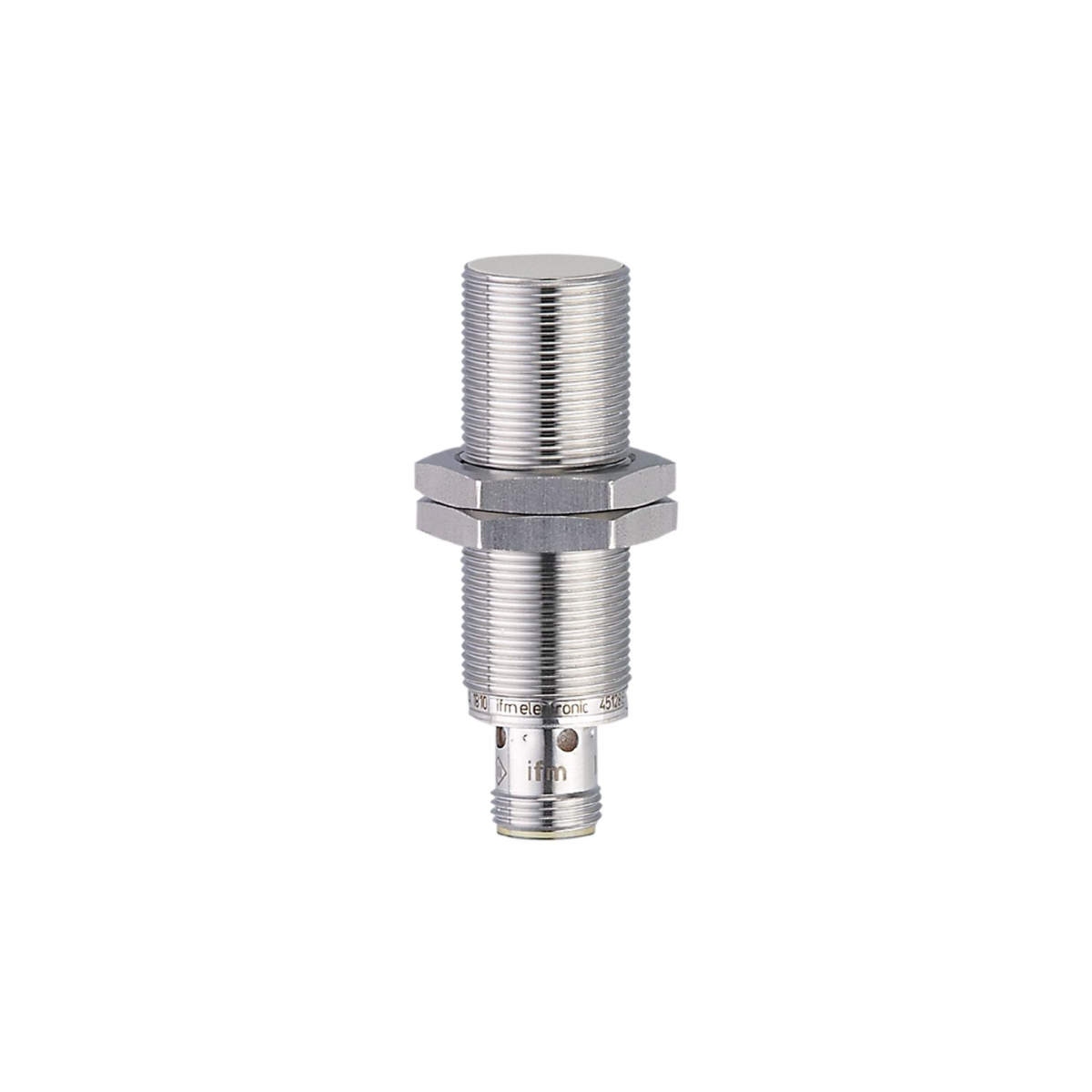

Il sensore induttivo IFM IGS300 è progettato per applicazioni industriali, mobili, di raffreddamento e lubrificazione. Offre un’elevata protezione per ambienti industriali difficili e garantisce una distanza di rilevamento costante su tutti i metalli grazie al fattore di correzione K=1. Inoltre, presenta una frequenza di commutazione molto alta ed è resistente a vibrazioni e urti.
Caratteristiche Elettriche
Il sensore ha un design elettrico PNP con funzione di uscita complementare. Funziona con una tensione operativa compresa tra 10 e 30 V DC e un consumo di corrente inferiore a 20 mA. È dotato di protezione contro l’inversione di polarità, cortocircuiti e sovraccarichi.
Uscite
Il sensore dispone di un’uscita PNP complementare con una caduta di tensione massima di 2,5 V e una corrente di commutazione continua di 100 mA. La frequenza di commutazione è di 2000 Hz.
Zona di Rilevamento
La distanza di rilevamento nominale è di 8 mm, con una distanza operativa compresa tra 0 e 6,48 mm. Il sensore offre una distanza di rilevamento costante su tutti i metalli grazie al fattore di correzione K=1.
Precisione e Deviazioni
Il sensore presenta una isteresi compresa tra il 3% e il 15% della distanza di rilevamento nominale e una deriva del punto di commutazione tra -10% e 10%.
Condizioni Operative
Il sensore può operare in un intervallo di temperatura compreso tra -40°C e 85°C. Ha un grado di protezione IP65, IP66, IP67, IP68 e IP69K, garantendo resistenza in ambienti difficili.
Test e Approvazioni
Il sensore è conforme agli standard EMC, resistenza alle vibrazioni e agli urti, e ha superato test di variazione rapida della temperatura e di nebbia salina. La durata media stimata (MTTF) è di 568 anni.
Dati Meccanici
Il sensore ha un alloggiamento di tipo filettato con dimensioni M18 x 1 e una lunghezza di 60 mm. È realizzato in acciaio inossidabile (316L/1.4404) con superficie di rilevamento in LCP bianco e finestra LED in PEI. Il peso è di 43,5 g.
Display ed Elementi Operativi
Il sensore è dotato di 4 LED gialli per l’indicazione dello stato di commutazione.
Accessori
Il sensore viene fornito con 2 dadi di bloccaggio in acciaio inossidabile (316L/1.4404).
Connessione Elettrica
Il sensore dispone di un connettore M12 con codifica A e contatti placcati in oro.
Note
La quantità per confezione è di 1 pezzo.
Applicazioni
Il sensore è adatto per la movimentazione dei materiali, magazzini refrigerati, congelamento rapido e applicazioni industriali, mobili, di raffreddamento e lubrificazione.
Caratteristiche Speciali
Il sensore presenta contatti placcati in oro, una distanza di rilevamento aumentata e un fattore di correzione K=1.
Immunità al Campo Magnetico
Il sensore ha un’immunità al campo magnetico massima di 300 mT.
Protezione
Il sensore offre protezione contro l’inversione di polarità, cortocircuiti e sovraccarichi.
Materiali
Il sensore è realizzato in acciaio inossidabile (316L/1.4404) con superficie di rilevamento in LCP bianco e finestra LED in PEI. I dadi di bloccaggio sono in acciaio inossidabile (316L/1.4404).
Standard EMC
Il sensore è conforme agli standard EMC, tra cui EN 61000-4-2 ESD, EN 61000-4-3 HF radiated, EN 61000-4-4 Burst, EN 61000-4-6 HF conducted e EN 55011 classe B.
Resistenza alle Vibrazioni
Il sensore è conforme allo standard EN 60068-2-6 Fc con una resistenza alle vibrazioni di 20 g (10…3000 Hz) / 50 cicli di sweep, 1 ottava al minuto, in 3 assi.
Resistenza agli Urti
Il sensore è conforme allo standard EN 60068-2-27 Ea con una resistenza agli urti di 100 g per 11 ms a mezza sinusoide; 3 urti in ogni direzione dei 3 assi di coordinate.
Resistenza agli Urti Continui
Il sensore è conforme allo standard EN 60068-2-27 con una resistenza agli urti continui di 40 g per 6 ms; 4000 urti in ogni direzione dei 3 assi di coordinate.
Variazione Rapida della Temperatura
Il sensore è conforme allo standard EN 60068-2-14 Na con una variazione rapida della temperatura da -40°C a 85°C; t1 = 30 min; t2 = < 10 s; 50 cicli.
Test di Nebbia Salina
Il sensore è conforme allo standard EN 60068-2-52 Kb livello di severità 5 (4 cicli di test).
Software Integrato
Il sensore include software integrato.
Frequenza di Commutazione
Il sensore ha una frequenza di commutazione di 2000 Hz.
Classe di Protezione
Il sensore ha una classe di protezione III.
Consumo di Corrente
Il sensore ha un consumo di corrente inferiore a 20 mA.
Caduta di Tensione Massima
Il sensore ha una caduta di tensione massima di 2,5 V.
Corrente di Commutazione Continua
Il sensore ha una corrente di commutazione continua di 100 mA.
Fattore di Correzione
Il sensore ha un fattore di correzione di 1 per acciaio, acciaio inossidabile, ottone, alluminio e rame.
Isteresi
Il sensore ha un’isteresi compresa tra il 3% e il 15% della distanza di rilevamento nominale.
Deriva del Punto di Commutazione
Il sensore ha una deriva del punto di commutazione compresa tra -10% e 10%.
Temperatura Ambiente
Il sensore può operare in un intervallo di temperatura ambiente compreso tra -40°C e 85°C.
Grado di Protezione
Il sensore ha un grado di protezione IP65, IP66, IP67, IP68 e IP69K.
Durata Media Stimata (MTTF)
Il sensore ha una durata media stimata (MTTF) di 568 anni.
Materiali dell’Alloggiamento
Il sensore è realizzato in acciaio inossidabile (316L/1.4404) con superficie di rilevamento in LCP bianco e finestra LED in PEI. I dadi di bloccaggio sono in acciaio inossidabile (316L/1.4404).
Indicazione dello Stato di Commutazione
Il sensore è dotato di 4 LED gialli per l’indicazione dello stato di commutazione.
Accessori Forniti
Il sensore viene fornito con 2 dadi di bloccaggio in acciaio inossidabile (316L/1.4404).
Connessione Elettrica
Il sensore dispone di un connettore M12 con codifica A e contatti placcati in oro.
Quantità per Confezione
La quantità per confezione è di 1 pezzo.
Applicazioni
Il sensore è adatto per la movimentazione dei materiali, magazzini refrigerati, congelamento rapido e applicazioni industriali, mobili, di raffreddamento e lubrificazione.
Caratteristiche Speciali
Il sensore presenta contatti placcati in oro, una distanza di rilevamento aumentata e un fattore di correzione K=1.
Immunità al Campo Magnetico
Il sensore ha un’immunità al campo magnetico massima di 300 mT.
Protezione
Il sensore offre protezione contro l’inversione di polarità, cortocircuiti e sovraccarichi.
Materiali
Il sensore è realizzato in acciaio inossidabile (316L/1.4404) con superficie di rilevamento in LCP bianco e finestra LED in PEI. I dadi di bloccaggio sono in acciaio inossidabile (316
