IFM IGT202

Ecco la scheda tecnica del sensore induttivo IFM IGT202:

Descrizione del prodotto

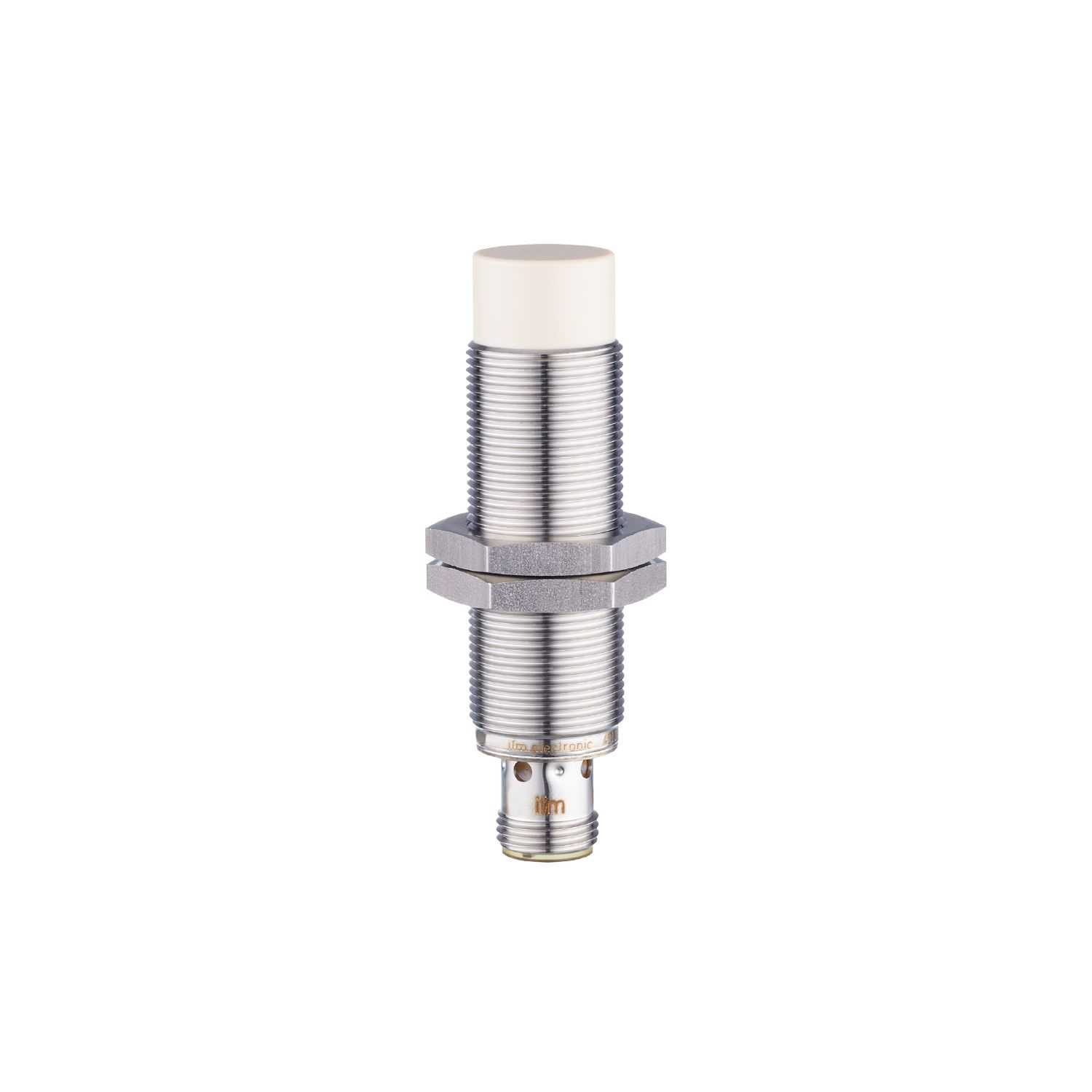

Il sensore induttivo IFM IGT202 è progettato per la rilevazione senza contatto di oggetti metallici. Presenta un corpo filettato in acciaio inox M18 x 1 e offre un’installazione semplice e affidabile. È adatto per applicazioni in ambienti industriali, inclusi quelli con requisiti igienici elevati.

Caratteristiche principali

– Sensore induttivo con corpo filettato in acciaio inox M18 x 1.

– Distanza di rilevamento aumentata fino a 12 mm.

– Possibilità di funzionamento a 3 fili DC PNP o 2 fili DC PNP/NPN.

– Indicatore ottico di regolazione con due LED.

– Contatti dorati per una migliore conducibilità.

Dati elettrici

– Design elettrico: 3 fili DC PNP; 2 fili DC PNP/NPN.

– Tensione di esercizio: 10…30 V DC.

– Consumo di corrente: 12 mA (a 24 V).

– Classe di protezione: II.

– Protezione contro l’inversione di polarità: sì.

Uscite

– Funzione di uscita: normalmente aperto (NO).

– Caduta di tensione: < 2,8 V.

– Corrente minima di carico: 2 mA (solo in funzionamento a 2 fili).

– Corrente di dispersione: < 0,5 mA (solo in funzionamento a 2 fili).

– Corrente nominale: 100 mA.

– Protezione contro i cortocircuiti: sì (non bloccante).

– Protezione contro i sovraccarichi: sì.

– Frequenza di commutazione: 300 Hz.

Zona di rilevamento

– Distanza di rilevamento: 12 mm.

– Distanza di rilevamento reale (Sr): 12 ± 10% mm.

– Distanza operativa: 0…9,7 mm.

Precisione / Deviazioni

– Fattori di correzione: acciaio = 1; acciaio inox ≈ 0,7; ottone ≈ 0,5; alluminio ≈ 0,4; rame ≈ 0,3.

– Isteresi: 3…15% di Sr.

– Deriva del punto di commutazione: -10…10% di Sr.

Condizioni ambientali

– Temperatura ambiente: 0…100 °C.

– Grado di protezione: IP68 / IP69K.

Test / Approvazioni

– EMC:

– EN 61000-4-2 ESD: 4 kV CD / 8 kV AD.

– EN 61000-4-3 HF irradiato: 10 V/m.

– EN 61000-4-4 Burst: 2 kV.

– EN 61000-4-6 HF condotto: 10 V.

– EN 55011: classe B.

– MTTF: 1359 anni.

Dati meccanici

– Montaggio: non a filo.

– Materiali dell’involucro: acciaio inox (316L); superficie attiva: PEEK (polietereterchetone).

– Peso: 53 g.

Display / Elementi operativi

– Indicazione dello stato di uscita: LED giallo (4 x 90°).

– Indicatore di regolazione: LED rosso.

Connessione elettrica

– Connessione: connettore M12; contatti dorati.

Accessori

– Accessori inclusi: 2 dadi di bloccaggio.

Per ulteriori dettagli, è possibile consultare la scheda tecnica ufficiale del prodotto sul sito del produttore.
