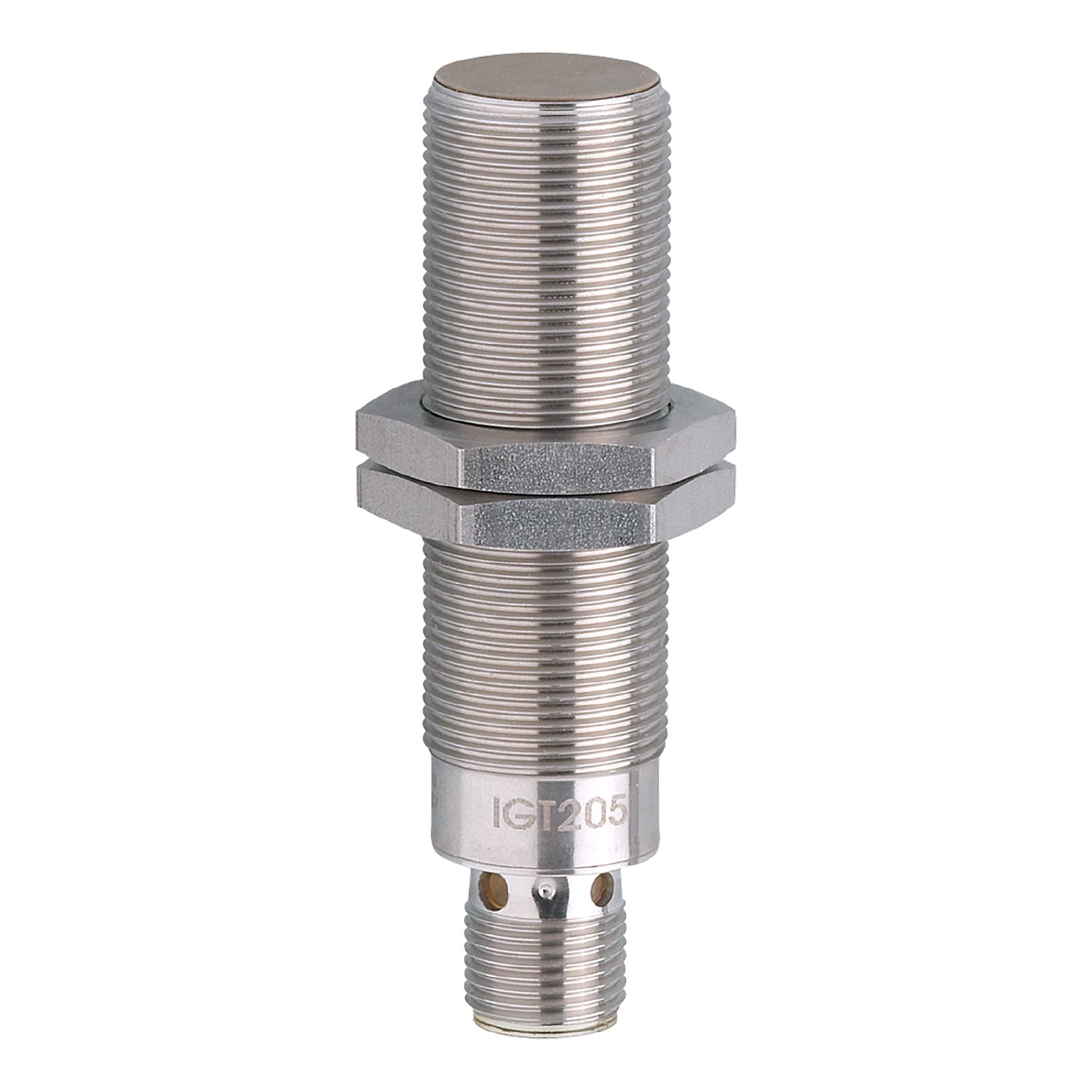

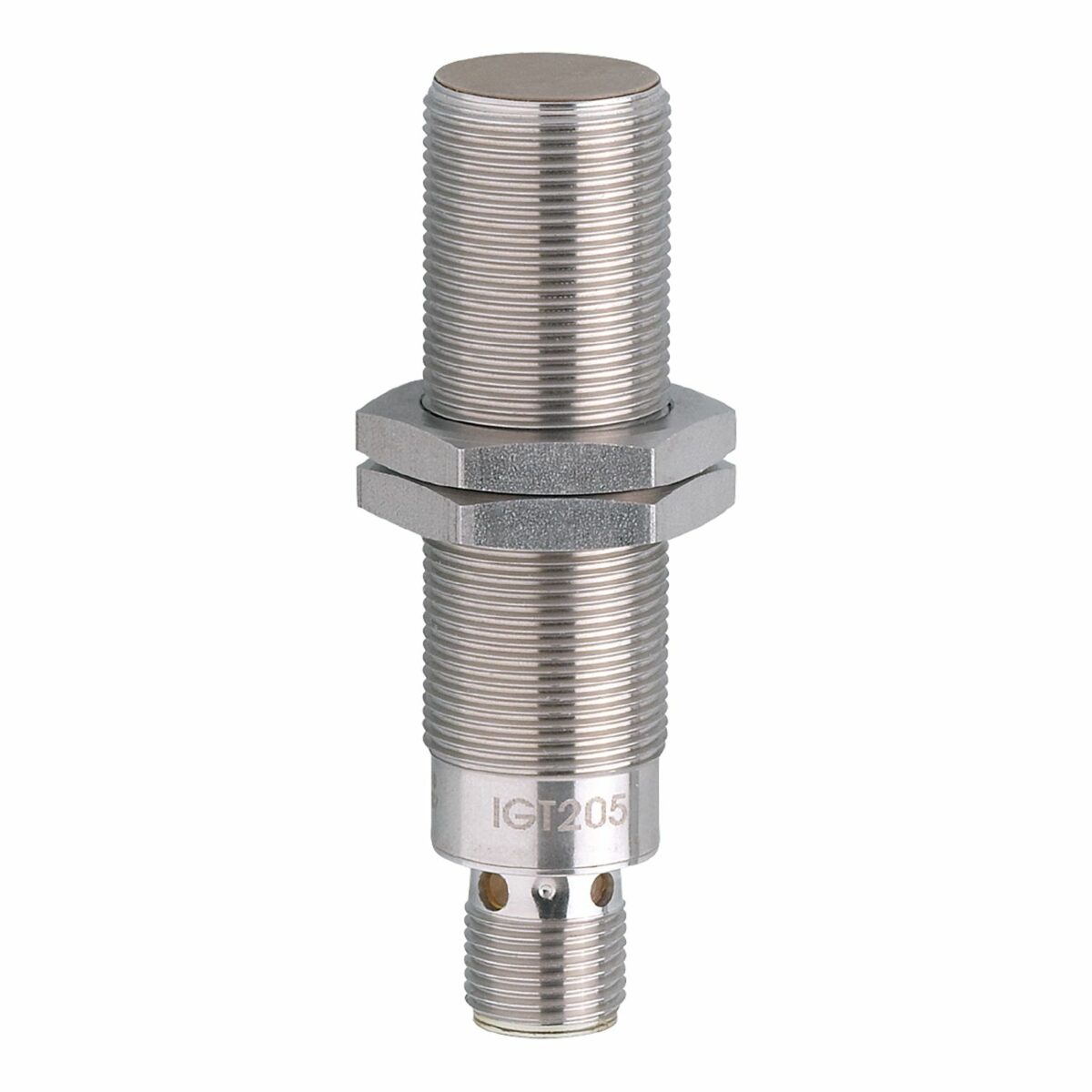

Caratteristiche del prodotto
Modello elettrico: PNP/NPN
Funzione uscita: NO
Distanza di commutazione: 8 mm
Corpo: Tipo filettato
Dimensioni: M18 x 1 / L = 70 mm
Applicazione
Particolarità: contatti dorati; Distanza di commutazione aumentata; Aiuto alla regolazione
Applicazione: processi di pulizia regolari
Dati elettrici
Tensione di esercizio: 10…36 V DC
Classe di isolamento: II
Protezione da inversione di polarità: sì
Uscite
Modello elettrico: PNP/NPN
Funzione uscita: NO
Max. caduta di tensione uscita di commutazione DC: 2,8 V
Corrente di carico minima: 2 mA (solo con collegamento a 2 fili)
Max. corrente residua: 0,5 mA (solo con collegamento a 2 fili)
Permanente capacità di corrente dell’uscita di commutazione DC: 100 mA
Frequenza di commutazione DC: 400 Hz
Protezione da cortocircuito: sì
Tipo di protezione da cortocircuito: ad impulsi
Resistente a sovraccarico: sì
Campo di rilevamento
Distanza di commutazione: 8 mm
Distanza operativa: 0…6,48 mm
Distanza di commutazione aumentata: sì
Precisione / Deriva
Fattore di correzione: acciaio: 1 / acciaio inox: 0,8 / ottone: 0,5 / alluminio: 0,4 / rame: 0,3
Isteresi: 1…20% di Sr
Condizioni ambientali
Temperatura ambiente: 0…100 °C
Grado di protezione: IP 68; IP 69K; (“COP”)
Test / Certificazioni
EMC:
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF irradiata 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-5 Surge 0,5 kV line to line, Ri: 2 ohm
EN 61000-4-6 HF condotta 10 V
EN 55011 Classe B
MTTF: 1418 anni
Certificazione UL:
Ta 0…40 °C
Enclosure type Type 1
Tensione di alimentazione Limited Voltage/Current
Numero file UL E174191
Dati meccanici
Peso: 54,8 g
Corpo: Tipo filettato
Montaggio: montaggio schermato
Dimensioni: M18 x 1 / L = 70 mm
Definizione filettatura: M18 x 1
Materiali: Boccola filettata: 1.4404 (AISI 316L); superficie attiva: PEEK; dadi di fissaggio: acciaio inox
Coppia di serraggio: 50 Nm
Elementi di indicazione e comando
Indicazione:
Stato di commutazione: 4 x 90° LED, giallo
Aiuto alla regolazione: 1 x LED, rosso
Aiuto alla regolazione: sì
Accessori
Fornitura:
Dadi di fissaggio: 2
Osservazioni
Quantità: 1 pezzo
Collegamento elettrico – connettore
Connettore: 1 x M12; codifica: A; Contatti: dorato
