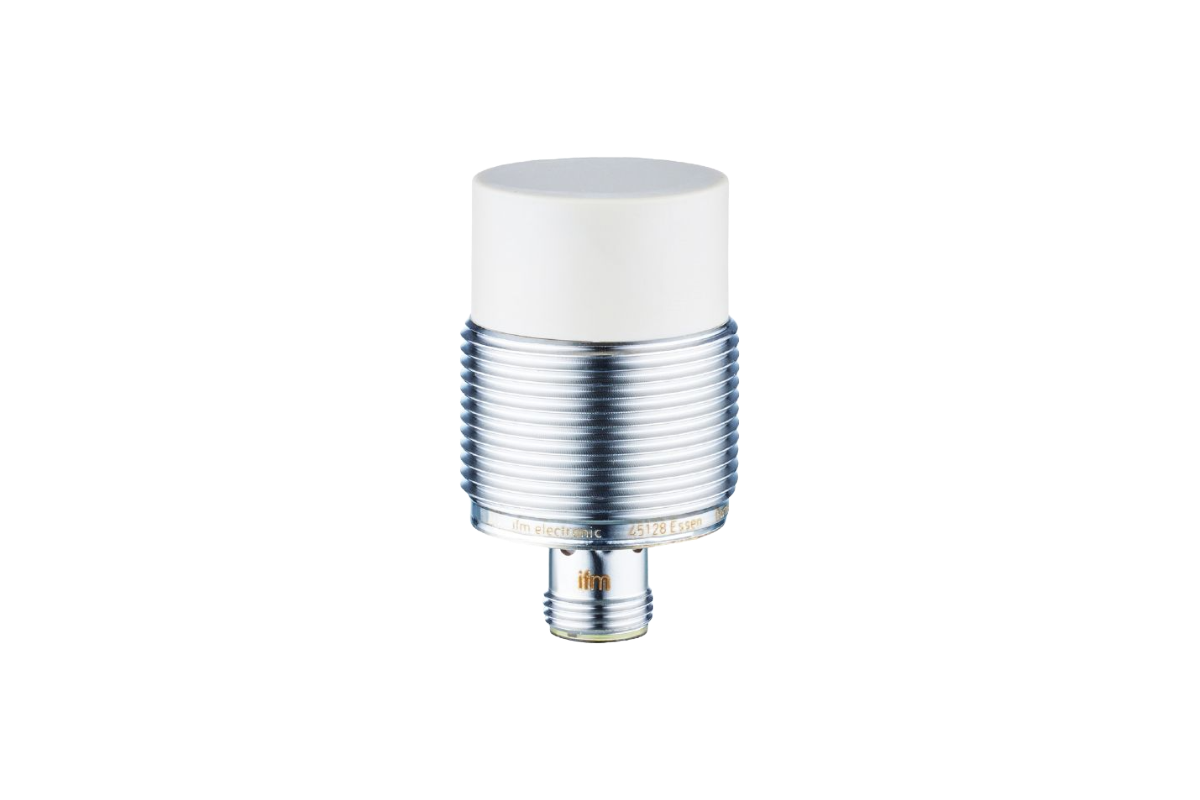

IFM IIT200

Descrizione del Prodotto

Il sensore induttivo IFM IIT200 è progettato per il rilevamento affidabile della posizione nell’industria alimentare e delle bevande. Grazie alla sua robusta costruzione in acciaio inossidabile e alla resistenza a temperature estreme, è ideale per ambienti con frequenti processi di pulizia ad alta pressione.

Caratteristiche Principali

– Ampio intervallo di temperatura operativa

– Resistente agli shock termici anche in caso di frequenti variazioni di temperatura

– Elevato grado di protezione per ambienti industriali difficili

– Robusta custodia in acciaio inossidabile per l’uso nell’industria alimentare e delle bevande

– Resistente alla pulizia ad alta pressione con agenti detergenti aggressivi

Dati Tecnici

Caratteristiche del Prodotto

– Design elettrico: PNP

– Funzione di uscita: normalmente aperto

– Distanza di rilevamento: 22 mm

– Custodia: tipo filettato

– Dimensioni: M30 x 1,5 / L = 50 mm

Applicazione

– Caratteristica speciale: contatti dorati

– Applicazione: utilizzo in aree igieniche / processi di pulizia regolari

Dati Elettrici

– Tensione di esercizio: 10…30 V DC

– Consumo di corrente: 10 mA

– Classe di protezione: II

– Protezione contro l’inversione di polarità: sì

Uscite

– Design elettrico: PNP

– Funzione di uscita: normalmente aperto

– Caduta di tensione massima dell’uscita di commutazione DC: 2,5 V

– Corrente nominale permanente dell’uscita di commutazione DC: 100 mA

– Frequenza di commutazione DC: 100 Hz

– Protezione contro i cortocircuiti: sì

– Tipo di protezione contro i cortocircuiti: pulsata

– Protezione contro il sovraccarico: sì

Zona di Rilevamento

– Distanza di rilevamento: 22 mm

– Distanza di rilevamento reale Sr: 22 ± 10 %

– Distanza operativa: 0…17,82 mm

Accuratezza / Deviazioni

– Fattore di correzione: acciaio: 1 / acciaio inossidabile: 0,7 / ottone: 0,5 / alluminio: 0,4 / rame: 0,3

– Isteresi: 1…20 %

– Deriva del punto di commutazione: -10…10 %

Condizioni Operative

– Temperatura ambiente: 0…100 °C

– Protezione: IP 68; IP 69K

Test / Approvazioni

– EMC:

– EN 61000-4-2 ESD 4 kV CD / 8 kV AD

– EN 61000-4-3 HF irradiato 10 V/m

– EN 61000-4-4 Burst 2 kV

– EN 61000-4-6 HF condotto 10 V

– EN 55011 classe B

– MTTF: 1134 anni

– Approvazione UL:

– Ta 0…40 °C

– Tipo di custodia: Tipo 1

– Alimentazione: Tensione/Corrente Limitata

– Numero di approvazione UL: E174191

Dati Meccanici

– Peso: 100,1 g

– Custodia: tipo filettato

– Montaggio: non a filo

– Dimensioni: M30 x 1,5 / L = 50 mm

– Designazione del filetto: M30 x 1,5

– Materiali: custodia: acciaio inossidabile (316L/1.4404); superficie di rilevamento: PEEK naturale; finestra LED: PEI; dadi di bloccaggio: acciaio inossidabile (316L/1.4404)

– Coppia di serraggio: 80 Nm

Display / Elementi Operativi

– Display: stato di commutazione 4 x LED, giallo

Accessori

– Elementi forniti: dadi di bloccaggio: 2

Note

– Quantità per confezione: 1 pz.

Connessione Elettrica – Spina

– Connessione: Connettore: 1 x M12; codifica: A; Contatti: dorati

Applicazioni Tipiche

Il sensore IFM IIT200 è ideale per applicazioni nell’industria alimentare e delle bevande, dove sono richiesti elevati standard igienici e resistenza a condizioni ambientali difficili, inclusi processi di pulizia ad alta pressione e variazioni di temperatura estreme.

Certificazioni

– Certificato Ecolab: resistente a detergenti e condizioni ambientali difficili

– Approvazione UL: E174191

Note Aggiuntive

Per ulteriori informazioni, consultare la documentazione tecnica fornita dal produttore o visitare il sito ufficiale di IFM.
