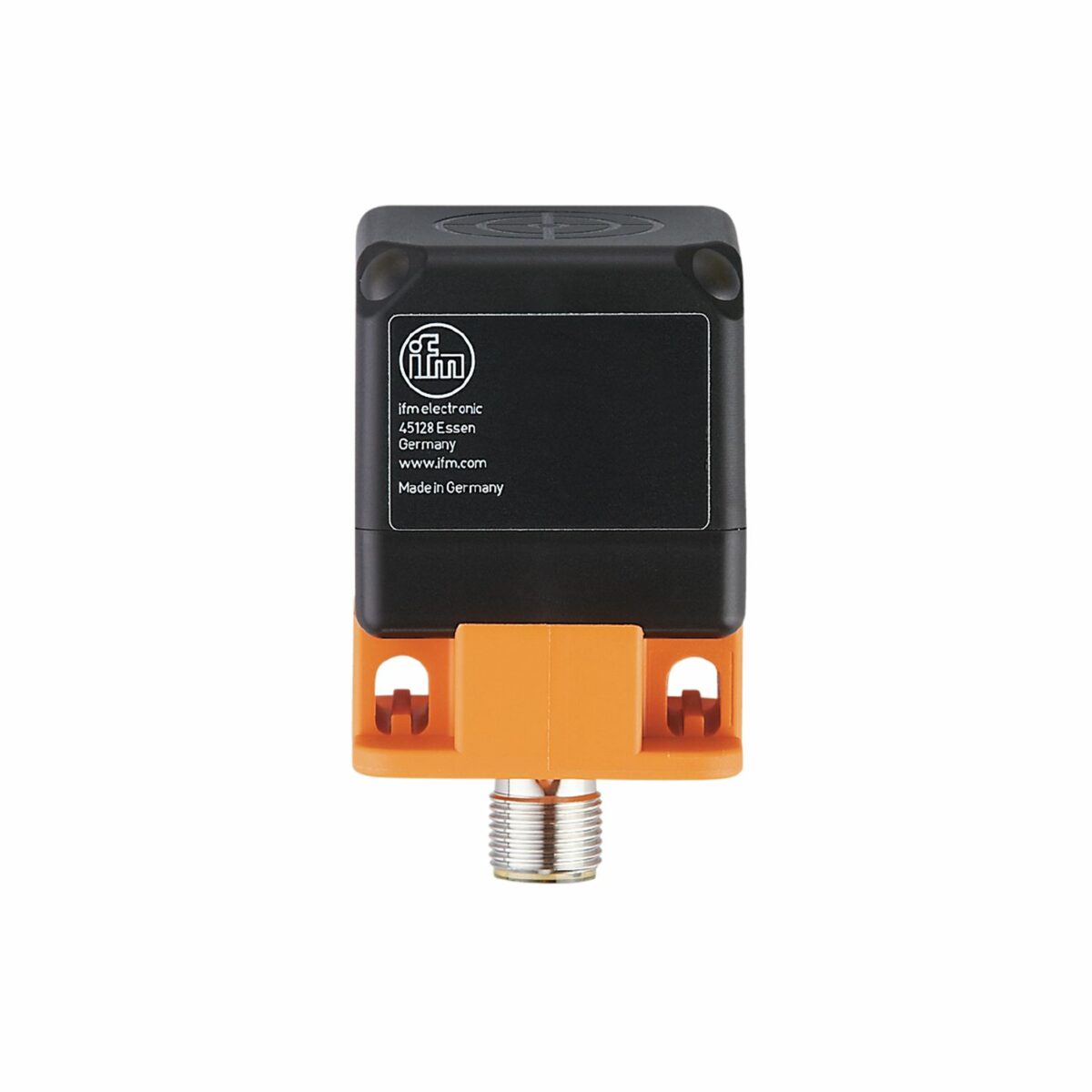

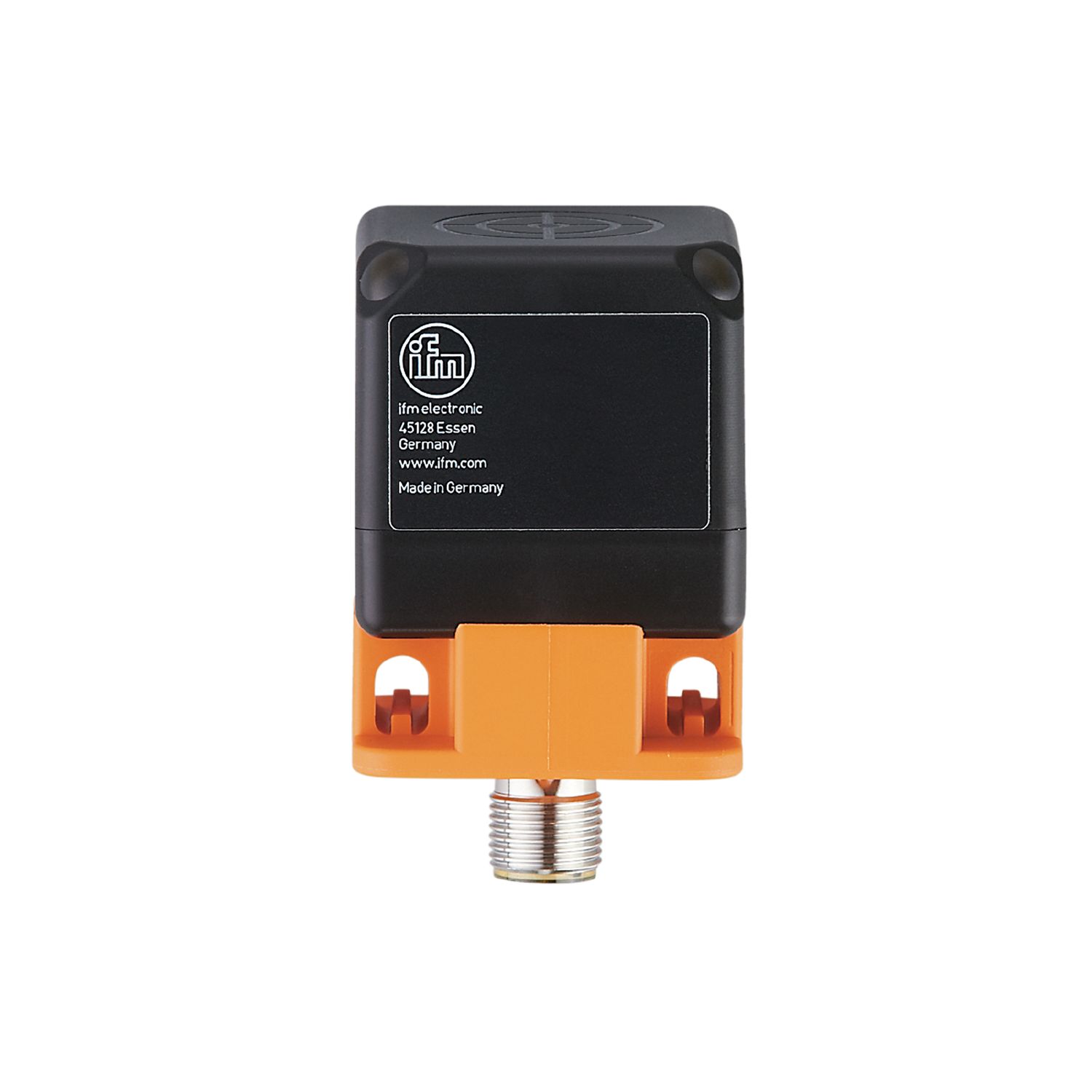

IFM IM5135

Descrizione del Prodotto

Il sensore induttivo IFM IM5135 è progettato per garantire una distanza di commutazione costante su tutti i metalli, grazie al fattore di correzione K=1. Offre una lunga portata di rilevamento, ideale per applicazioni nel settore dei trasporti. La superficie di rilevamento è regolabile in cinque posizioni, e i LED angolari assicurano una visibilità chiara in qualsiasi posizione di montaggio.

Caratteristiche Principali

– Fattore di correzione 1: distanza di commutazione costante su tutti i metalli.

– Lunga portata di rilevamento per applicazioni nel settore dei trasporti.

– Funzione di uscita complementare NO/NC.

– Cinque posizioni selezionabili per la superficie di rilevamento.

– LED angolari chiaramente visibili in qualsiasi posizione di montaggio.

Dati Tecnici

Caratteristiche Elettriche

– Tensione di esercizio: 10…36 V DC.

– Consumo di corrente: < 20 mA.

– Classe di protezione: II.

– Protezione contro l’inversione di polarità: sì.

Uscite

– Progettazione elettrica: PNP.

– Funzione di uscita: complementare.

– Caduta di tensione massima all’uscita di commutazione DC: 2,5 V.

– Corrente permanente nominale dell’uscita di commutazione DC: 200 mA.

– Frequenza di commutazione DC: 200 Hz.

– Protezione contro i cortocircuiti: sì.

– Tipo di protezione contro i cortocircuiti: a impulsi.

– Protezione contro i sovraccarichi: sì.

Zona di Rilevamento

– Distanza di commutazione: 40 mm.

– Distanza di rilevamento reale Sr: 40 ± 10% mm.

– Distanza operativa: 0…32,4 mm.

Precisione / Deviazioni

– Fattore di correzione: acciaio: 1 / acciaio inossidabile: 1 / ottone: 1 / alluminio: 1 / rame: 1.

– Isteresi: 1…20% di Sr.

– Deriva del punto di commutazione: -10…10% di Sr.

– Fattore di correzione K=1: sì.

Condizioni Ambientali

– Temperatura ambiente: -25…70 °C.

– Protezione: IP67; IP69K.

Dati Meccanici

– Peso: 134 g.

– Custodia: forma rettangolare.

– Superficie di rilevamento: 5 posizioni selezionabili.

– Montaggio: non a filo.

– Dimensioni: 40 x 40 x 54 mm.

– Materiali: custodia: PA; superficie di rilevamento: PA nero; tappo terminale: PA; morsetto: arancione; vite: acciaio inossidabile (1.4567 / 304Cu).

Display / Elementi Operativi

– Display:

– Stato di commutazione: 1 LED giallo.

– Funzionamento: 1 LED verde.

Connessione Elettrica – Connettore

– Connessione: Connettore: 1 x M12; codifica: A; Bloccaggio: bloccaggio, rotabile, acciaio inossidabile (316L/1.4404).

Certificazioni e Approvazioni

– EMC:

– EN 61000-4-2 ESD 8 kV CD / 6 kV AD.

– EN 61000-4-3 HF irradiato 10 V/m.

– EN 61000-4-4 Burst 2 kV.

– EN 61000-4-5 Surge 0,5 kV linea a linea, Ri: 2 Ohm.

– EN 61000-4-6 HF condotto 10 V.

– EN 55011 classe B.

– MTTF: 972 anni.

– Approvazione UL:

– Ta -25…70 °C.

– Tipo di custodia: Tipo 1.

– Alimentazione: Classe 2.

– Numero di file UL: E174191.

Applicazioni

Il sensore induttivo IFM IM5135 è ideale per applicazioni nel settore dei trasporti, grazie alla sua lunga portata di rilevamento e alla capacità di mantenere una distanza di commutazione costante su tutti i metalli. La sua resistenza ai campi magnetici e la protezione IP67/IP69K lo rendono adatto per ambienti industriali difficili.

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare il manuale del prodotto fornito dal produttore.
