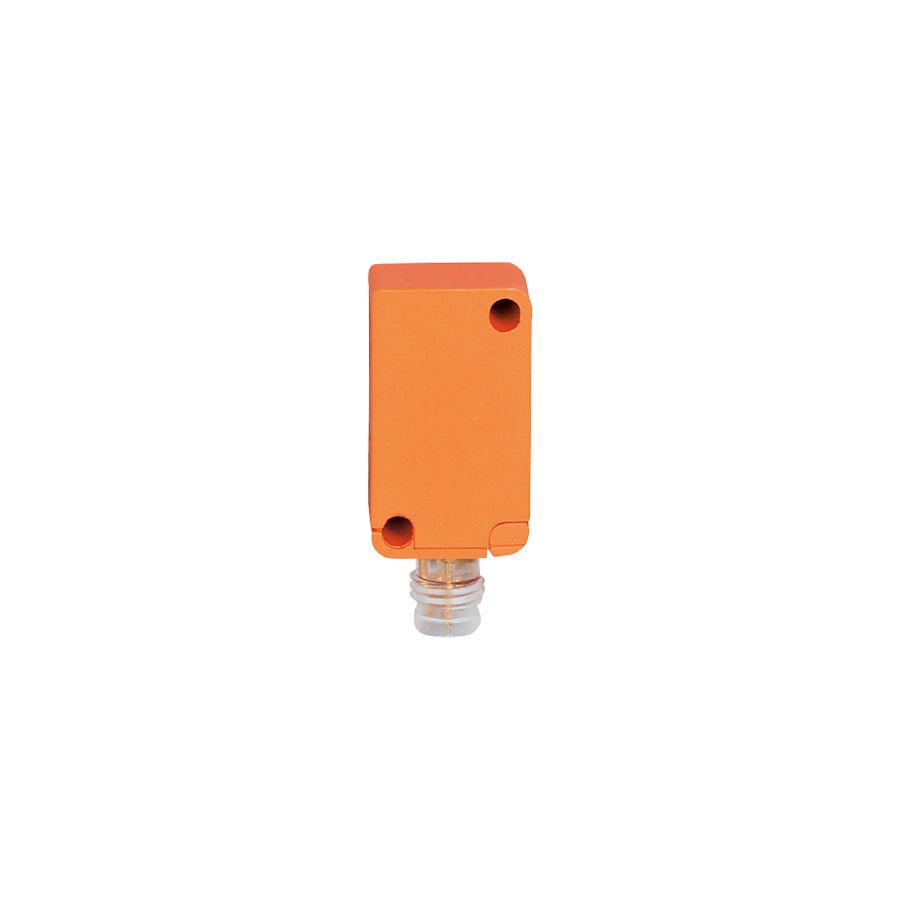

IFM IS5035

Descrizione del Prodotto

Il sensore induttivo IFM IS5035 è progettato per applicazioni in spazi ristretti, offrendo un alloggiamento rettangolare compatto e una gamma di rilevamento di 2 mm. È ideale per l’uso in ambienti industriali grazie alla sua elevata frequenza di commutazione e all’ampio intervallo di temperatura operativa.

Caratteristiche Principali

– Alloggiamento rettangolare compatto (28 x 10 x 16 mm)

– Portata di rilevamento: 2 mm (montaggio a filo)

– Uscita PNP normalmente aperta

– Connettore M8

– Grado di protezione: IP65 (IP67 con connettore ifm correttamente avvitato)

– Temperatura ambiente operativa: -25…80 °C

– Frequenza di commutazione: 800 Hz

Dati Elettrici

– Tensione di esercizio: 10…30 V DC

– Consumo di corrente: 15 mA

– Classe di protezione: III

– Protezione contro l’inversione di polarità: sì

Uscite

– Progettazione elettrica: PNP

– Funzione di uscita: normalmente aperta

– Caduta di tensione massima all’uscita di commutazione DC: 2,5 V

– Corrente permanente dell’uscita di commutazione DC: 200 mA

– Frequenza di commutazione DC: 800 Hz

– Protezione contro i cortocircuiti: sì

– Protezione contro i sovraccarichi: sì

Zona di Rilevamento

– Portata di rilevamento: 2 mm

– Portata reale Sr: 2 ± 10 %

– Distanza operativa: 0…1,6 mm

Precisione / Deviazioni

– Fattore di correzione: acciaio: 1 / acciaio inox: 0,7 / ottone: 0,4 / alluminio: 0,3 / rame: 0,2

– Isteresi: 1…15 % di Sr

– Deriva del punto di commutazione: -10…10 % di Sr

Condizioni Operative

– Temperatura ambiente: -25…80 °C

– Protezione: IP65; (con connettore ifm correttamente avvitato: IP67)

Test / Approvazioni

– EMC: EN 60947-5-2, EN 55011 classe B

– MTTF: 3060 anni

– Approvazione UL: Ta -25…80 °C, Tipo di involucro 1, alimentazione Classe 2, Numero di file UL E174191

Dati Meccanici

– Peso: 10,9 g

– Alloggiamento: rettangolare

– Montaggio: a filo

– Dimensioni: 28 x 10 x 16 mm

– Materiali: PBT

– Coppia di serraggio: < 0,5 Nm (con rondella)

Display / Elementi Operativi

– Display: stato di commutazione 4 x 90° LED, giallo

Connessione Elettrica

– Connessione: Connettore: 1 x M8; codifica: A

Note

– Quantità per confezione: 1 pz.

Download

– Scheda informativa (pdf | 502,26 KB)
