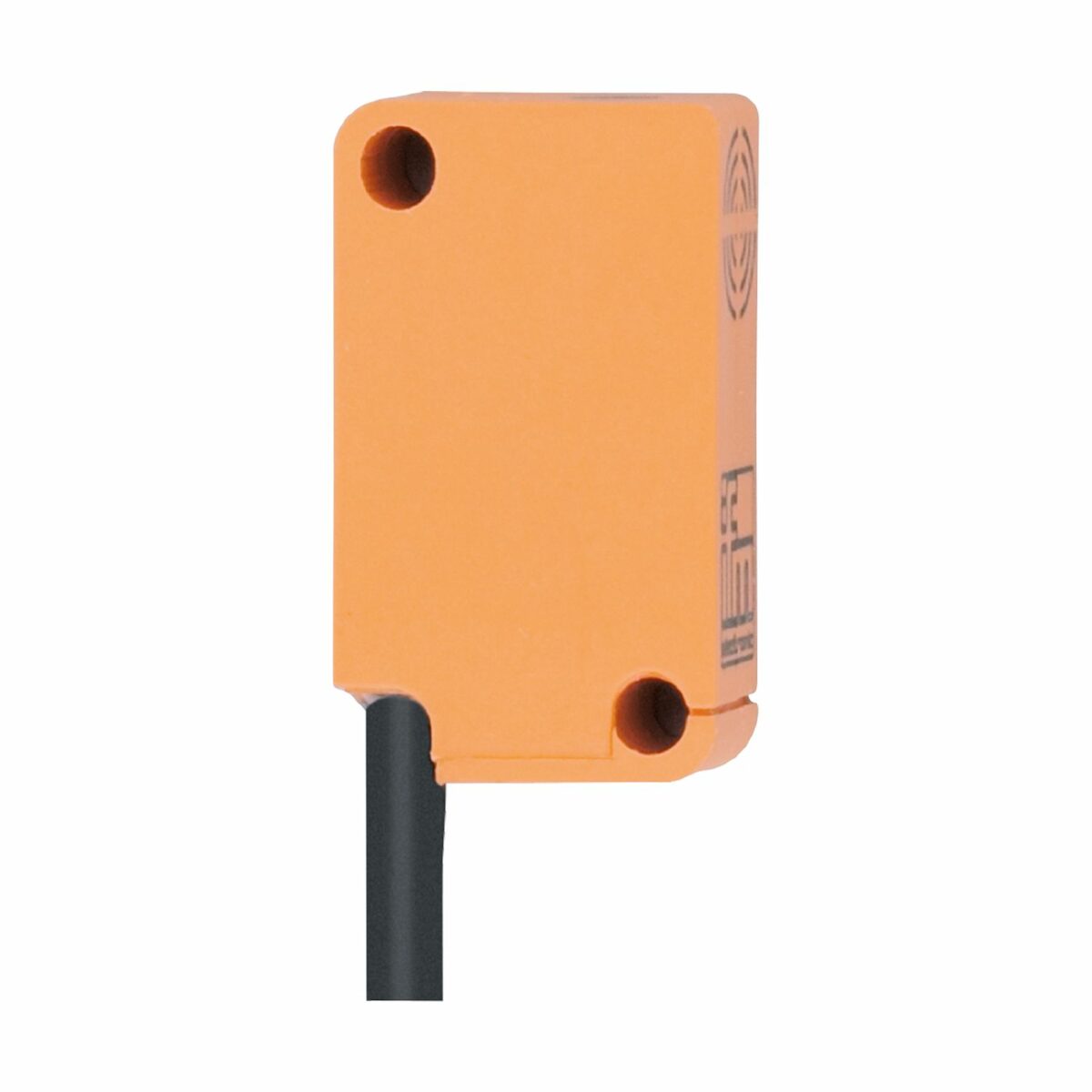

IFM IS5045

Ecco la scheda tecnica del sensore induttivo IFM IS5045:

Descrizione del prodotto

Il sensore induttivo IFM IS5045 è progettato per applicazioni industriali dove lo spazio è limitato. Offre un’elevata frequenza di commutazione e un ampio intervallo di temperatura operativa, con un’indicazione chiara dello stato di commutazione.

Caratteristiche principali

– Alloggiamento rettangolare particolarmente compatto

– Adatto per installazioni in spazi ristretti

– Elevata frequenza di commutazione

– Ampio intervallo di temperatura operativa

– Indicazione chiara dello stato di commutazione

Dati elettrici

– Tensione di esercizio: 10…30 V DC

– Consumo di corrente: < 15 mA

– Classe di protezione: III

– Protezione contro l’inversione di polarità: sì

Uscite

– Progettazione elettrica: PNP

– Funzione di uscita: normalmente aperto

– Caduta di tensione massima all’uscita di commutazione DC: 2,5 V

– Corrente nominale permanente dell’uscita di commutazione DC: 200 mA

– Frequenza di commutazione DC: 800 Hz

– Protezione contro i cortocircuiti: sì

– Protezione contro i sovraccarichi: sì

Zona di rilevamento

– Distanza di rilevamento: 2 mm

– Distanza di rilevamento reale Sr: 2 ± 10 % mm

– Distanza operativa: 0…1,62 mm

– Gamma di rilevamento aumentata: no

Precisione / deviazioni

– Fattore di correzione: acciaio: 1 / acciaio inossidabile: 0,7 / ottone: 0,4 / alluminio: 0,3 / rame: 0,2

– Isteresi: 1…15 % di Sr

– Deriva del punto di commutazione: -10…10 % di Sr

Condizioni operative

– Temperatura ambiente: -25…80 °C

– Protezione: IP67

Test / approvazioni

– EMC: EN 61000-4-2 ESD 4 kV CD / 8 kV AD, EN 61000-4-3 HF irradiato 3 V/m, EN 61000-4-4 Burst 2 kV, EN 61000-4-6 HF condotto 3 V, EN 55011 classe B

– MTTF: 3044 anni

Dati meccanici

– Peso: 117,5 g

– Alloggiamento: rettangolare

– Montaggio: a filo

– Dimensioni: 27,8 x 10,2 x 16 mm

– Materiali: PBT

– Coppia di serraggio: < 0,5 Nm (con rondella)

Display / elementi operativi

– Indicazione: stato di commutazione 1 x LED, giallo

Collegamento elettrico

– Connessione: cavo PUR altamente flessibile da 6 m, 3 x 0,14 mm²

Per ulteriori dettagli, è possibile consultare la pagina ufficiale del prodotto sul sito di IFM Electronic. ([ifm.com](https://www.ifm.com/it/it/product/IS5045?utm_source=openai))
