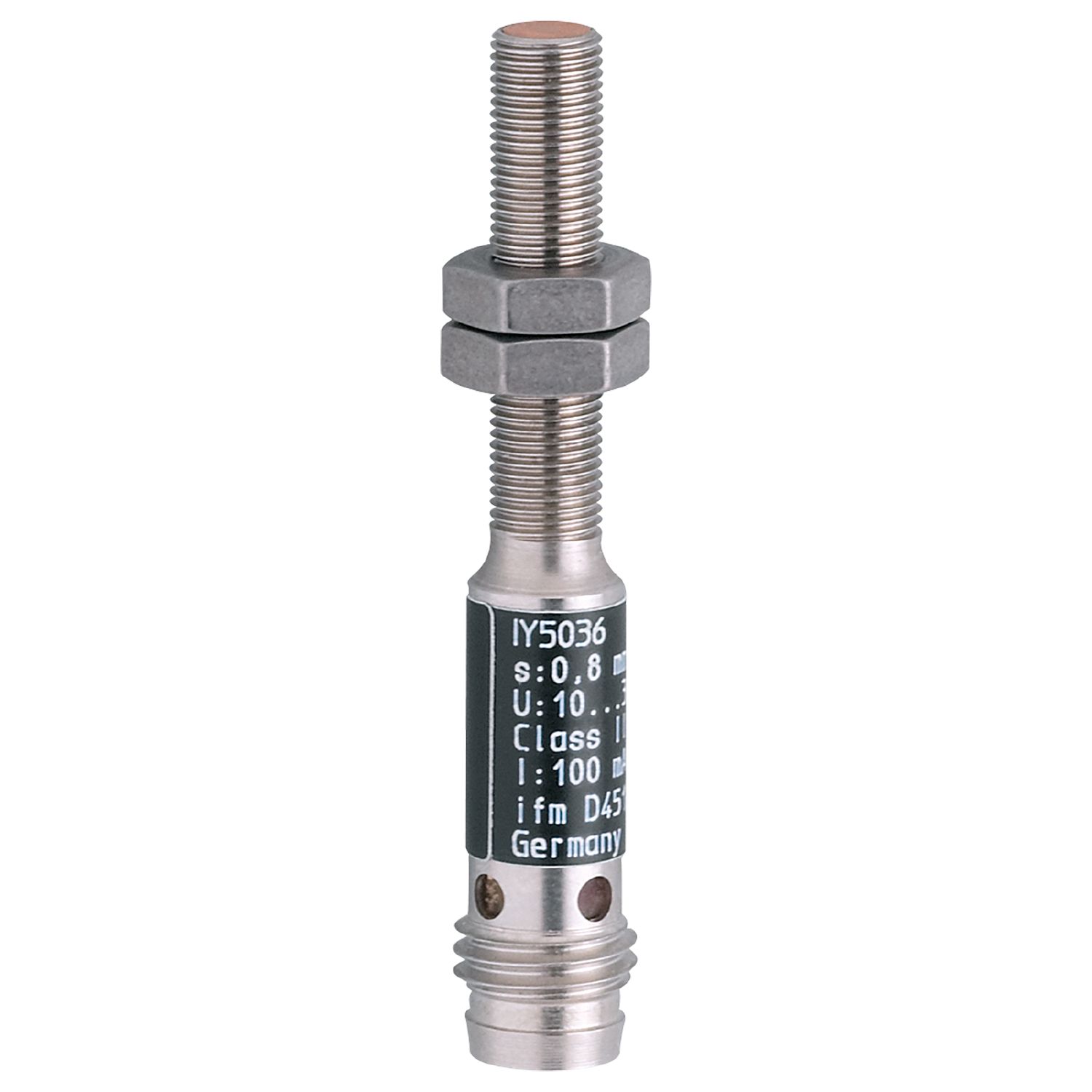

Caratteristiche del prodotto
Design elettrico: PNP
Funzione di uscita: normalmente aperto
Distanza di rilevamento [mm]: 0,8
Alloggiamento: tipo filettato
Dimensioni [mm]: M5 x 0,5 / L = 40
Dati elettrici
Tensione di esercizio [V]: 10…36 DC
Consumo di corrente [mA]: 15; (24 V)
Classe di protezione: III
Protezione contro l’inversione di polarità: sì
Uscite
Design elettrico: PNP
Funzione di uscita: normalmente aperto
Caduta di tensione massima uscita di commutazione DC [V]: 2,5
Corrente permanente nominale dell’uscita di commutazione DC [mA]: 100
Frequenza di commutazione DC [Hz]: 2000
Protezione contro i cortocircuiti: sì
Tipo di protezione contro i cortocircuiti: pulsata
Protezione contro il sovraccarico: sì
Zona di rilevamento
Distanza di rilevamento [mm]: 0,8
Distanza di rilevamento reale Sr [mm]: 0,8 ± 10 %
Distanza operativa [mm]: 0…0,65
Precisione / deviazioni
Fattore di correzione: acciaio: 1 / acciaio inox: 0,7 / ottone: 0,5 / alluminio: 0,4 / rame: 0,3
Isteresi [% di Sr]: 1…15
Deriva del punto di commutazione [% di Sr]: -10…10
Condizioni operative
Temperatura ambiente [°C]: -25…70
Protezione: IP 65
Test / approvazioni
EMC:
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF irradiato 3 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 HF condotto 3 V
EN 55011 classe B
MTTF [anni]: 1999
Approvazione UL:
Ta -25…70 °C
Tipo di involucro Tipo 1
Alimentazione Limited Voltage/Current
Numero di approvazione UL: A053
Numero di file UL: E174191
Dati meccanici
Peso [g]: 10,8
Alloggiamento: tipo filettato
Montaggio: a filo
Dimensioni [mm]: M5 x 0,5 / L = 40
Designazione filettatura: M5 x 0,5
Materiali: alloggiamento: acciaio inox (303/1.4305); finestra LED: PA; superficie sensibile: POM
Coppia di serraggio [Nm]: 2
Display / elementi operativi
Display:
stato di commutazione 4 x 90° LED, giallo
Accessori
Articoli forniti:
dadi di bloccaggio: 2
Osservazioni
Quantità per confezione: 1 pz.
Connessione elettrica – spina
Connessione: Connettore: 1 x M8; codifica: A
