IFM KI505A

Descrizione del Prodotto

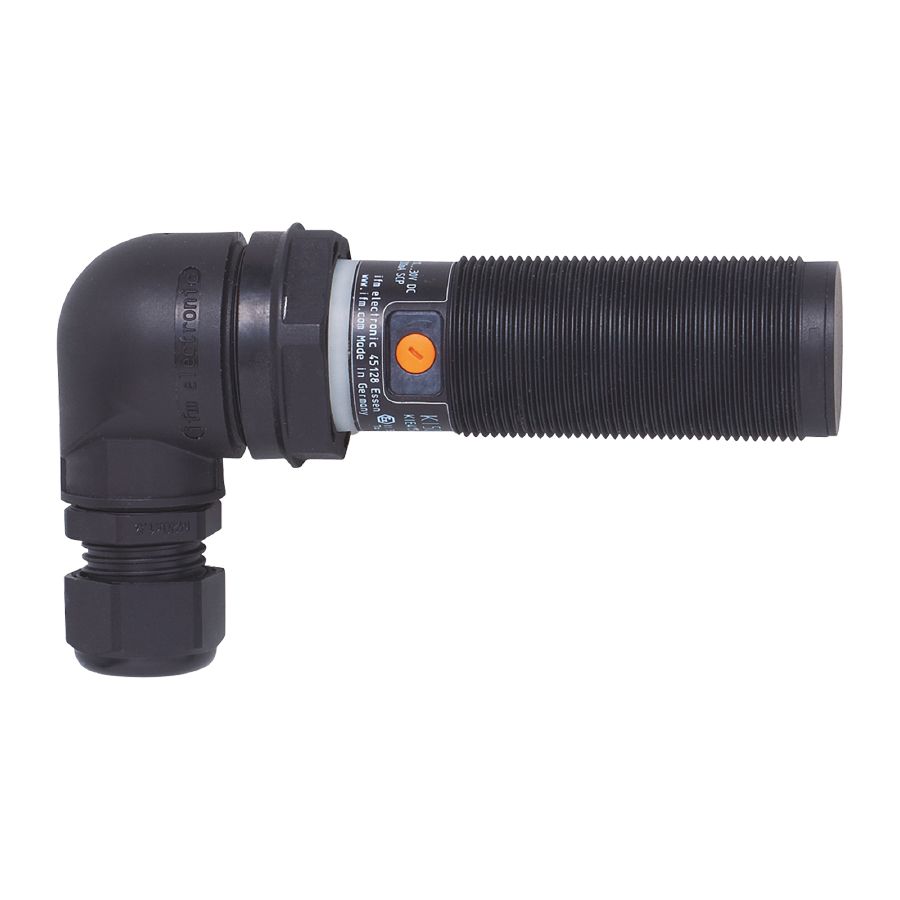

Il sensore capacitivo IFM KI505A è progettato per il rilevamento di oggetti e materiali, inclusi liquidi e solidi sfusi, in ambienti industriali. Grazie alla sua capacità di rilevare materiali conduttivi e non conduttivi, è ideale per applicazioni in cui è necessario monitorare livelli o posizioni di materiali diversi.

Caratteristiche Principali

– Design elettrico: PNP

– Funzione di uscita: Complementare

– Distanza di rilevamento: 15 mm

– Alloggiamento: Tipo filettato

– Dimensioni: M30 x 1,5 / L = 125 mm

Dati Elettrici

– Tensione di esercizio: 10…30 V DC

– Consumo di corrente: < 20 mA

– Classe di protezione: III

– Protezione contro l’inversione di polarità: Sì

Uscite

– Design elettrico: PNP

– Funzione di uscita: Complementare

– Caduta di tensione massima all’uscita di commutazione DC: 2,5 V

– Corrente di dispersione massima: 0,1 mA

– Corrente nominale permanente dell’uscita di commutazione DC: 200 mA

– Frequenza di commutazione DC: 10 Hz

– Protezione contro i cortocircuiti: Sì

– Protezione contro i sovraccarichi: Sì

Campo di Monitoraggio

– Distanza di rilevamento: 15 mm

– Distanza di rilevamento regolabile: Sì

– Impostazione di fabbrica della distanza di rilevamento: 15 mm

– Distanza di rilevamento reale Sr: 15 ± 10%

Precisione / Deviazioni

– Isteresi (% di Sr): 1…15

– Deriva del punto di commutazione (% di Sr): -20…20

Condizioni Operative

– Temperatura ambiente: -20…60 °C

– Protezione: IP65; IP67

Test / Approvazioni

– Marcatura ATEX: II 3D Ex tc IIIC T90°C Dc X

– EMC: EN 61000-4-2 ESD kV / 8 kV AD; EN 61000-4-3 HF irradiato 3 V/m; EN 61000-4-4 Burst 2 kV; EN 61000-4-6 HF condotto 3 V; EN 55011 classe B; IEC 60255-5 1 kV linea a linea, Ri: 500 Ohm

– MTTF (anni): 463

Dati Meccanici

– Peso: 155 g

– Alloggiamento: Tipo filettato

– Montaggio: Non a filo

– Dimensioni: M30 x 1,5 / L = 125 mm

– Designazione del filetto: M30 x 1,5

– Materiale: PBT; PA

Display / Elementi Operativi

– Display: Stato di commutazione 1 x LED, giallo

Accessori

– Articoli forniti: Dadi di bloccaggio: 2

Note

– Quantità per confezione: 1 pz.

Connessione Elettrica

– Connessione: Terminali: 0,34…1,5 mm²; Guaina del cavo: Ø 5…9 mm; Pressacavo: M20 x 1,5
