IFM MK5101

Descrizione del Prodotto

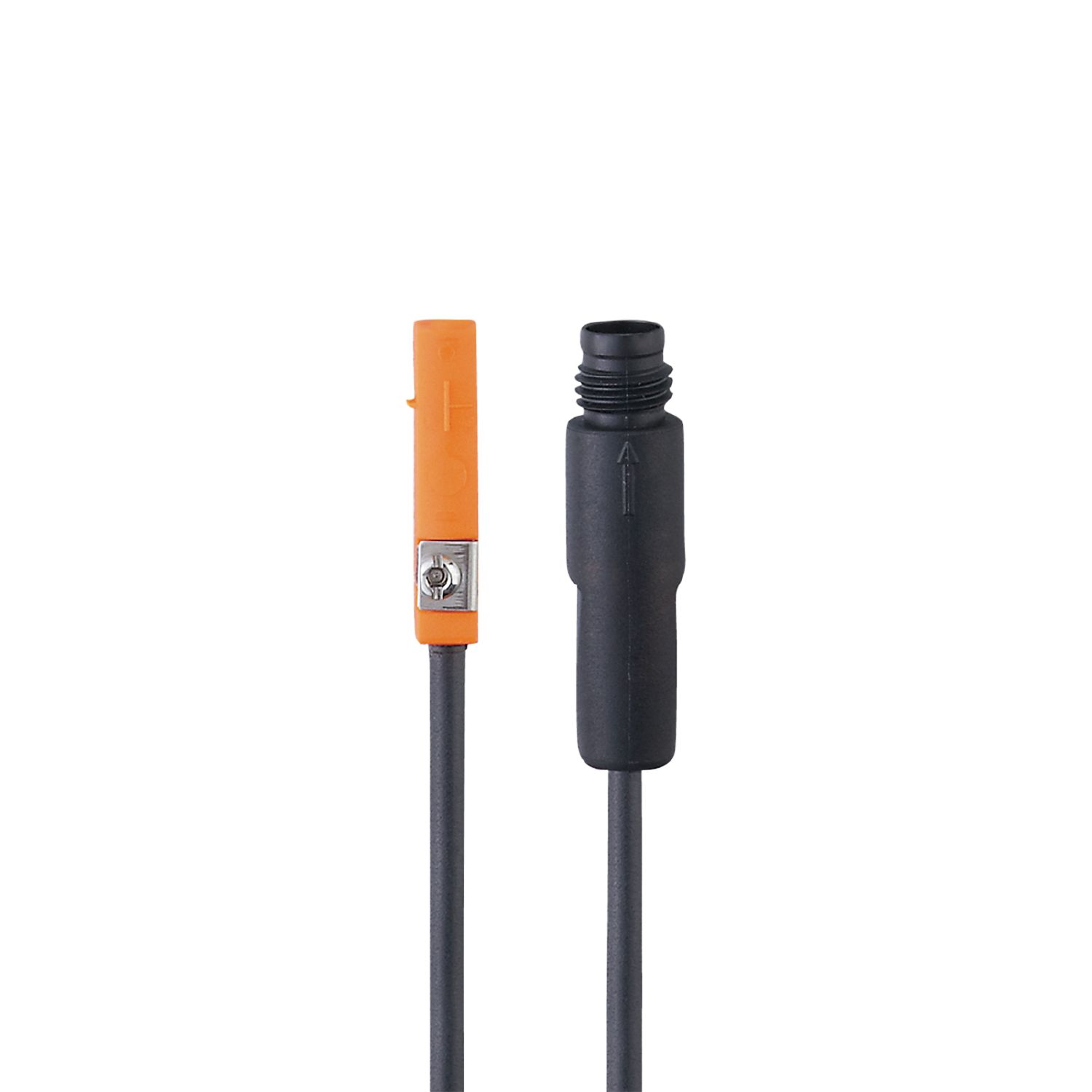

Il sensore magnetico per cilindri IFM MK5101 è progettato per il rilevamento della posizione del pistone in cilindri con scanalatura a T. Grazie alla sua cella GMR, offre un’elevata sensibilità magnetica e una frequenza di commutazione elevata, garantendo prestazioni affidabili in applicazioni industriali.

Caratteristiche Principali

– Montaggio rapido e semplice grazie al meccanismo autobloccante.

– Alloggiamento in plastica resistente per una lunga durata.

– Indicazione chiara dello stato di commutazione tramite LED giallo.

– Alta frequenza di commutazione fino a 10 kHz.

Dati Tecnici

Design Elettrico

– Tipo di uscita: PNP, normalmente aperto.

– Tensione di esercizio: 10…30 V DC.

– Consumo di corrente: < 10 mA.

– Protezione contro inversione di polarità: sì.

Uscite

– Corrente di commutazione: 100 mA.

– Protezione da cortocircuito e sovraccarico: sì.

– Frequenza di commutazione: 10.000 Hz.

Campo di Rilevamento

– Sensibilità magnetica: 2,8 mT.

– Velocità di spostamento: > 10 m/s.

Precisione

– Isteresi: < 1,5 mm.

– Ripetibilità: < 0,2 mm.

Tempi di Reazione

– Tempo di ritardo all’accensione: < 30 ms.

Condizioni Ambientali

– Temperatura ambiente: -25…85 °C.

– Grado di protezione: IP65 / IP67.

Dati Meccanici

– Montaggio: a filo.

– Materiali dell’alloggiamento: poliammide (PA); morsetto di fissaggio in acciaio inossidabile.

– Dimensioni: 25 x 5 x 6,5 mm.

– Peso: 12 g.

Connessione Elettrica

– Cavo PUR da 0,3 m con connettore M8 a scatto.

Accessori Inclusi

– Gommino di posizionamento.

– Clip per cavo.

Applicazioni

Il sensore MK5101 è ideale per il monitoraggio della posizione del pistone in cilindri pneumatici con scanalatura a T, trovando impiego in vari settori industriali grazie alla sua affidabilità e facilità di installazione.
