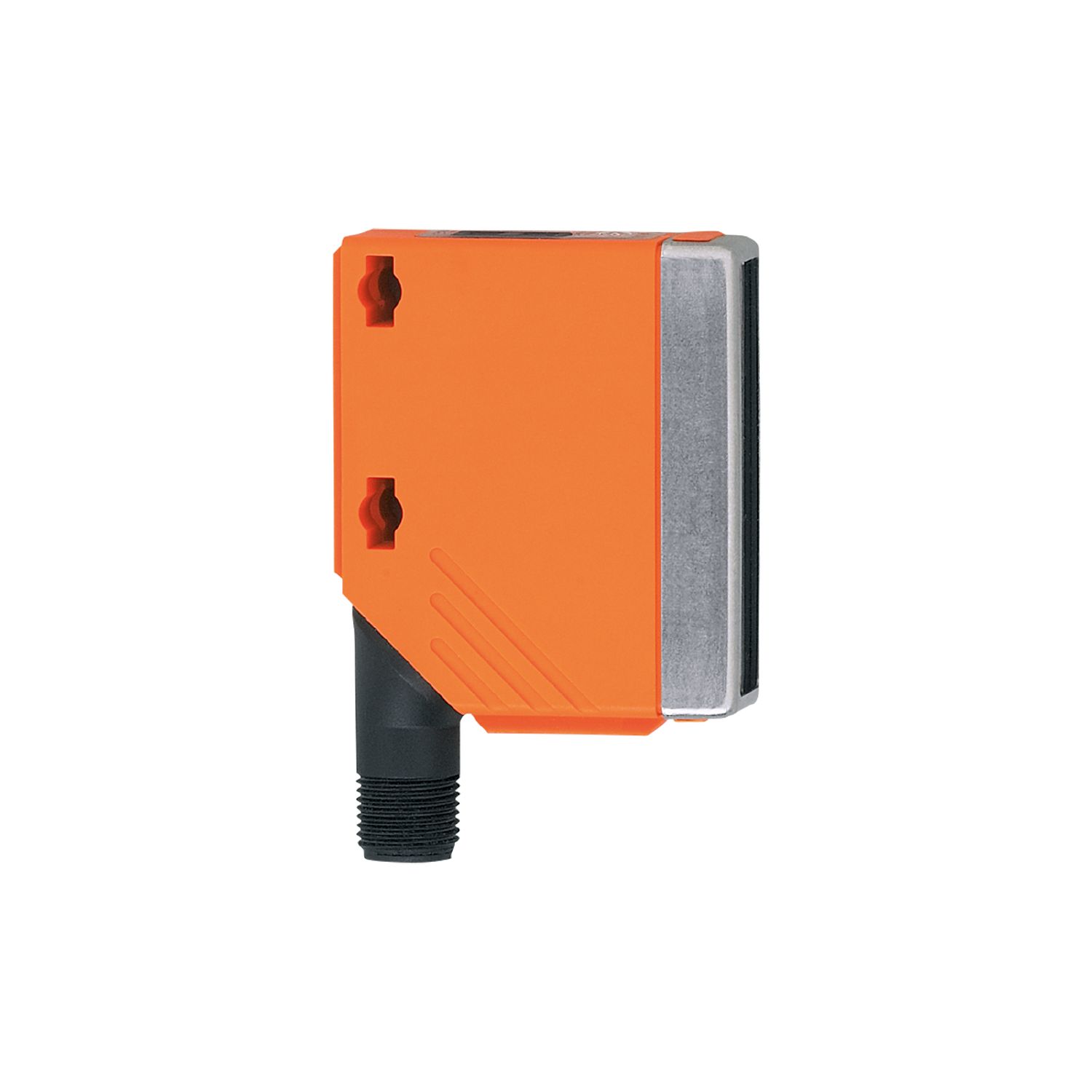

IFM O5H200

Descrizione del Prodotto

Il sensore fotoelettrico IFM O5H200 è un dispositivo a riflessione diffusa con soppressione dello sfondo, progettato per applicazioni industriali che richiedono un rilevamento preciso e affidabile. Grazie alla sua lunga portata e alla soppressione precisa dello sfondo, è ideale per ambienti industriali difficili.

Caratteristiche Principali

– Lunga portata di rilevamento

– Soppressione precisa dello sfondo

– Regolazione intuitiva della sensibilità tramite potenziometro

– Alloggiamento robusto per ambienti industriali difficili

– Ottimo rapporto qualità/prezzo

Dati Tecnici

Caratteristiche del Prodotto

– Tipo di luce: Luce rossa

– Alloggiamento: Rettangolare

Applicazione

– Caratteristica speciale: Soppressione dello sfondo

– Principio di funzionamento: Sensore a riflessione diffusa

Dati Elettrici

– Tensione di esercizio: 10…36 V DC

– Consumo di corrente: 25 mA

– Classe di protezione: II

– Protezione contro l’inversione di polarità: Sì

– Tipo di luce: Luce rossa

– Lunghezza d’onda: 624 nm

Uscite

– Design elettrico: PNP

– Funzione di uscita: Modalità luce

– Caduta di tensione massima uscita di commutazione DC: 2,5 V

– Corrente nominale permanente dell’uscita di commutazione DC: 200 mA

– Frequenza di commutazione DC: 1000 Hz

– Protezione contro i cortocircuiti: Sì

– Tipo di protezione contro i cortocircuiti: Pulsata

– Protezione contro il sovraccarico: Sì

Zona di Rilevamento

– Portata: 50…1400 mm (carta bianca 200 x 200 mm, 90% remissione)

– Portata su oggetto bianco (90% remissione): 50…1400 mm

– Portata su oggetto grigio (18% remissione): 50…800 mm

– Portata su oggetto nero (6% remissione): 50…550 mm

– Portata regolabile: Sì

– Diametro massimo del punto luminoso: 50 mm

– Dimensioni del punto luminoso riferite alla portata

– Soppressione dello sfondo disponibile: Sì

Condizioni Operative

– Temperatura ambiente: -25…60 °C

– Protezione: IP65

Test / Approvazioni

– EMC: EN 60947-5-2

– MTTF: 331 anni

Dati Meccanici

– Peso: 62,5 g

– Alloggiamento: Rettangolare

– Dimensioni: 56 x 18,2 x 46,8 mm

– Materiali: Alloggiamento: PA; Cornice: Acciaio inossidabile; Interfaccia operatore: TPE

– Materiale della lente: PMMA

– Allineamento della lente: Lente laterale

Display / Elementi Operativi

– Display: Stato di commutazione 1 x LED, giallo

– Elementi operativi: Potenziometro

Note

– Tensione di esercizio “supply class 2” secondo cULus

– Quantità per confezione: 1 pz.

Connessione Elettrica

– Connessione: Connettore: 1 x M12; codifica: A

Download

– Scheda informativa (pdf | 317,66 KB)
