Descrizione del Prodotto

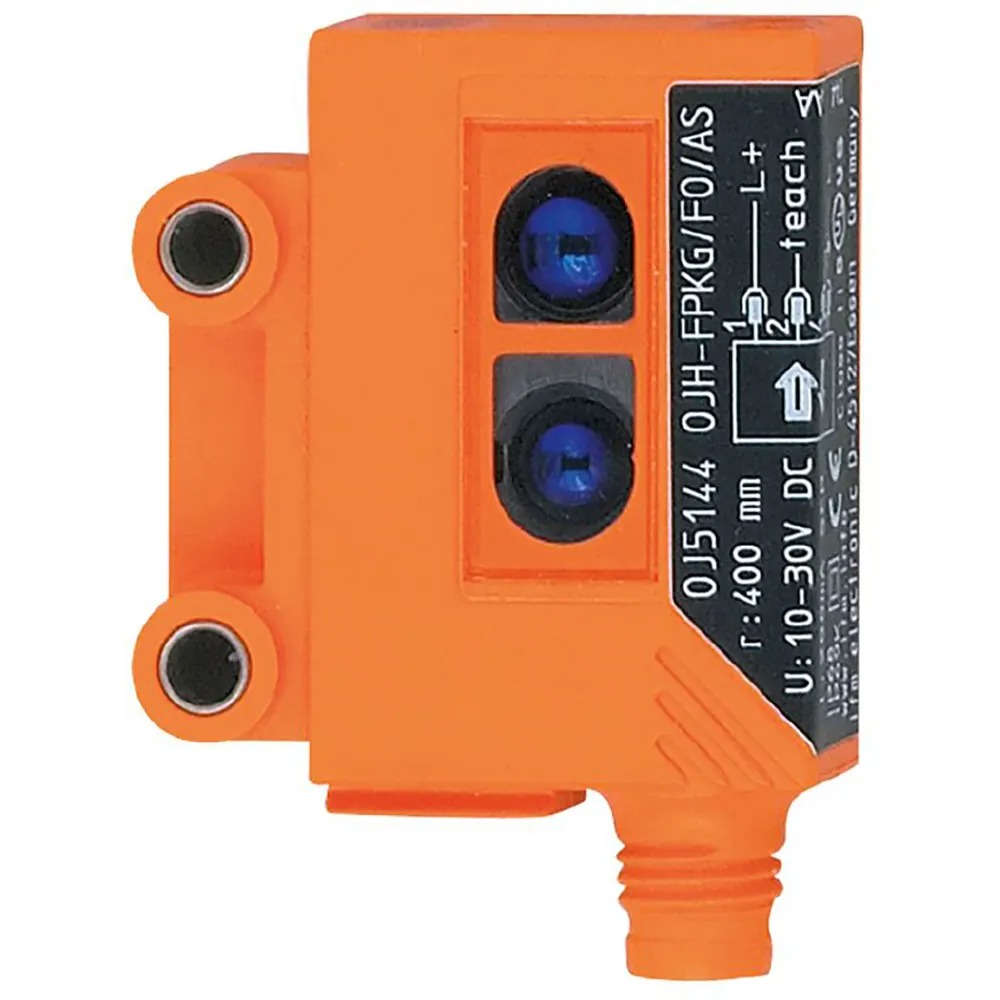

La fotocellula a riflessione diretta con soppressione dello sfondo IFM OJ5144 è progettata per applicazioni industriali che richiedono un rilevamento preciso degli oggetti, indipendentemente dallo sfondo. Grazie al suo design compatto, è ideale per installazioni in spazi ristretti.
Caratteristiche Principali
– Alloggiamento particolarmente compatto per l’uso in spazi limitati.
– Soppressione precisa dello sfondo.
– Allineamento semplice grazie alla luce rossa visibile.
– Impostazione intuitiva della sensibilità e della funzione di uscita.
– Montaggio rapido tramite fori di fissaggio con robusta boccola in acciaio inox.
Dati Tecnici
– Tipo di luce: Luce rossa
– Alloggiamento: Rettangolare
– Principio di funzionamento: Sensore a riflessione diretta
– Caratteristica speciale: Soppressione dello sfondo
– Tensione di esercizio [V]: 10…30 DC
– Consumo di corrente [mA]: 25
– Classe di protezione: III
– Protezione contro l’inversione di polarità: Sì
– Lunghezza d’onda [nm]: 660
– Progettazione elettrica: PNP
– Funzione di uscita: Modalità luce accesa/buia accesa; (programmabile)
– Caduta di tensione massima uscita di commutazione DC [V]: 2,5
– Corrente nominale permanente dell’uscita di commutazione DC [mA]: 200
– Frequenza di commutazione DC [Hz]: 1000
– Protezione contro i cortocircuiti: Sì
– Tipo di protezione contro i cortocircuiti: Pulsata
– Protezione contro il sovraccarico: Sì
– Portata [mm]: 15…400; (carta bianca 200 x 200 mm 90% remissione)
– Portata regolabile: Sì
– Diametro massimo del punto luminoso [mm]: 18
– Dimensioni del punto luminoso riferite a: Portata
– Soppressione dello sfondo disponibile: Sì
– Temperatura ambiente [°C]: -25…60
– Protezione: IP 67
– EMC: EN 60947-5-2
– MTTF [anni]: 556
– Peso [g]: 35,3
– Dimensioni [mm]: 35 x 24 x 11
– Materiali: Alloggiamento: ABS; Finestra LED: SEPS; Pulsante: SEPS
– Materiale della lente: PMMA
– Allineamento della lente: Lente frontale
– Display: Stato di commutazione 1 x LED, giallo; Operazione 1 x LED, verde
– Blocco elettronico: Sì
– Accessori forniti: Viti: 2; Rondelle elastiche: 2; Dadi: 2
– Note: Tensione di esercizio “supply class 2” secondo cULus
– Quantità per confezione: 1 pz.
– Connessione: Connettore: 1 x M8; codifica: A
Applicazioni Tipiche
Il sensore IFM OJ5144 è adatto per applicazioni in cui è necessario rilevare oggetti in modo affidabile, indipendentemente dallo sfondo, come nel controllo qualità, nel conteggio di oggetti su nastri trasportatori e in altre applicazioni industriali.
Note
Per ulteriori dettagli e informazioni aggiornate, si consiglia di consultare la documentazione ufficiale fornita dal produttore.
