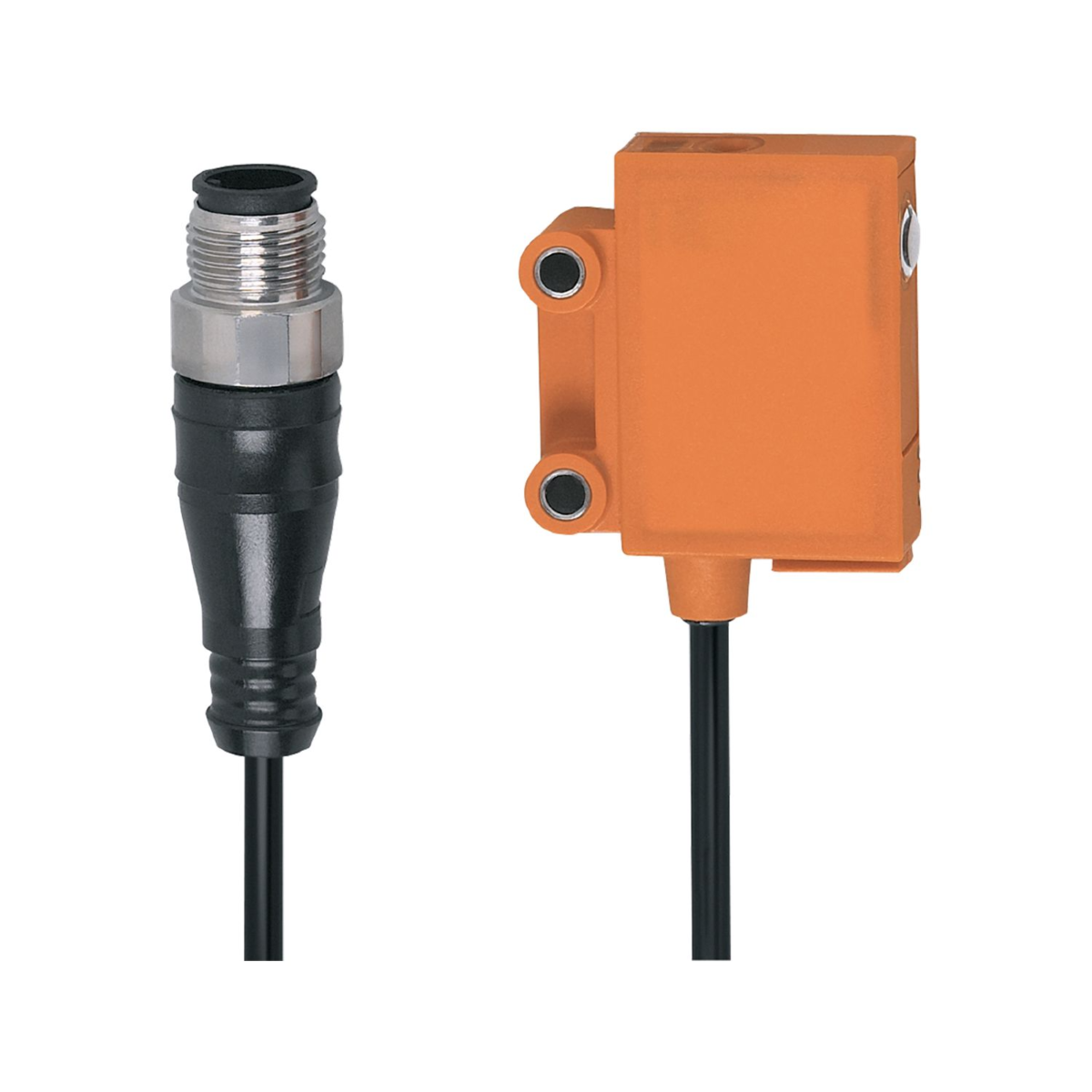

Descrizione del Prodotto
Il sensore fotoelettrico a riflessione OJ5191 di ifm è progettato per la rilevazione affidabile di oggetti trasparenti come vetro, pellicole, bottiglie in PET e imballaggi trasparenti. Offre un’elevata portata, impostazioni intuitive di sensibilità e funzione di uscita, una frequenza di commutazione elevata per processi rapidi e un allineamento semplice grazie alla luce rossa visibile.
Caratteristiche del Prodotto
Tipo di luce: luce rossa
Alloggiamento: rettangolare
Applicazione
Caratteristica speciale: filtro di polarizzazione
Principio di funzionamento: sensore a riflessione
Dati Elettrici
Tensione di esercizio [V]: 10…30 DC
Consumo di corrente [mA]: < 22
Classe di protezione: III
Protezione contro l’inversione di polarità: sì
Tipo di luce: luce rossa
Lunghezza d’onda [nm]: 660
Uscite
Progettazione elettrica: PNP
Funzione di uscita: modalità luce accesa/spenta; (programmabile)
Caduta di tensione massima uscita di commutazione DC [V]: 2,5
Corrente nominale permanente dell’uscita di commutazione DC [mA]: 200
Frequenza di commutazione DC [Hz]: 2000
Protezione contro i cortocircuiti: sì
Tipo di protezione contro i cortocircuiti: pulsata
Protezione contro il sovraccarico: sì
Zona di Rilevamento
Portata riferita al riflettore prismatico [m]: 0,2…1,5; (Riflettore prismatico 50 x 50 mm E20722)
Portata regolabile: sì
Diametro massimo del punto luminoso [mm]: 64
Dimensioni del punto luminoso riferite a: alla portata massima
Filtro di polarizzazione disponibile: sì
Condizioni Operative
Temperatura ambiente [°C]: 0…60
Protezione: IP 67
Test / Approvazioni
EMC: EN 60947-5-2
MTTF [anni]: 854
Dati Meccanici
Peso [g]: 40,8
Alloggiamento: rettangolare
Dimensioni [mm]: 35 x 11 x 24
Materiali: alloggiamento: ABS; finestra LED: SEPS; pulsante: SEPS
Materiale della lente: vetro
Allineamento della lente: lente laterale
Display / Elementi Operativi
Display:
stato di commutazione 1 x LED, giallo
operazione 1 x LED, verde
funzione 1 x LED, rosso
Accessori
Articoli forniti:
viti: 2
rondelle elastiche: 2
dadi: 2
Note
Note: tensione di esercizio “supply class 2” secondo cULus
Quantità per confezione: 1 pz.
Connessione Elettrica
Connessione: Cavo: 0,15 m, PVC
Connessione: Connettore: 1 x M12; codifica: A
