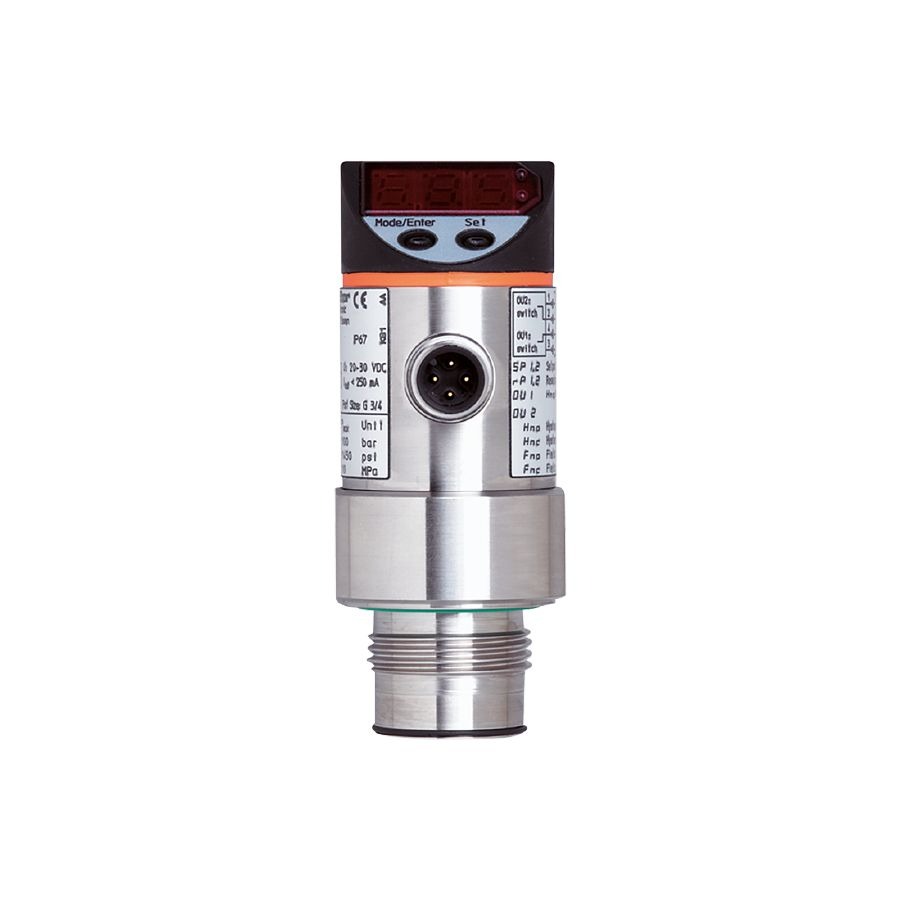

IFM PF2954

Ecco la scheda tecnica del sensore di pressione IFM PF2954:

Descrizione Generale

Il sensore di pressione IFM PF2954 è progettato per applicazioni industriali, offrendo misurazioni precise della pressione in sistemi idraulici e pneumatici. La sua membrana affiorante consente un’installazione a filo, ideale per applicazioni igieniche e per fluidi viscosi o contenenti particelle in sospensione. ([ifm.com](https://www.ifm.com/ch/it/product/PF2954?utm_source=openai))

Caratteristiche Principali

– Uscite digitali: 2
– Uscite analogiche: 1
– Tensione di alimentazione: 20…30 V DC
– Design elettrico: PNP/NPN
– Classe di protezione: III
– Protezione contro l’inversione di polarità: sì
– Protezione contro il cortocircuito: sì
– Protezione contro il sovraccarico: sì
– Consumo di corrente: < 60 mA
– Frequenza di commutazione DC: < 170 Hz
– Tempo di ritardo all’accensione: 0,2 s
– Watchdog integrato: sì ([plc-trade.com](https://plc-trade.com/mpn/pf2954/?utm_source=openai))

Campo di Misura

– Pressione relativa: -0,5…10 bar
– Pressione relativa: -7…145 psi
– Pressione relativa: -50…1000 kPa
– Pressione relativa: -0,05…1 MPa ([plc-trade.com](https://plc-trade.com/mpn/pf2954/?utm_source=openai))

Precisione

– Ripetibilità: < ± 0,1% del fondo scala
– Deviazione caratteristica: < ± 0,6% del fondo scala
– Deviazione di linearità: < ± 0,5% del fondo scala
– Deviazione di isteresi: < ± 0,1% del fondo scala
– Stabilità a lungo termine: < ± 0,1% del fondo scala all'anno
– Coefficiente di temperatura del punto zero: < ± 0,1% del fondo scala per 10 K
– Coefficiente di temperatura del fondo scala: < ± 0,2% del fondo scala per 10 K ([plc-trade.com](https://plc-trade.com/mpn/pf2954/?utm_source=openai))

Uscite

– Numero totale di uscite: 2
– Segnale di uscita: segnale di commutazione; segnale analogico (configurabile)
– Design elettrico: PNP/NPN
– Numero di uscite digitali: 2
– Funzione di uscita: normalmente aperto / normalmente chiuso (parametrizzabile)
– Caduta di tensione massima uscita di commutazione DC: 2 V
– Corrente permanente nominale dell’uscita di commutazione DC: 250 mA
– Numero di uscite analogiche: 1
– Uscita in corrente analogica: 4…20 mA (scalabile 1:4)
– Carico massimo: (Ub – 10 V) / 20 mA
– Uscita in tensione analogica: 0…10 V (scalabile 1:4)
– Resistenza di carico minima: 2000 Ω ([plc-trade.com](https://plc-trade.com/mpn/pf2954/?utm_source=openai))

Condizioni Ambientali

– Temperatura ambiente: -25…80 °C
– Temperatura di stoccaggio: -40…100 °C
– Resistenza agli urti: 50 g (11 ms)
– Resistenza alle vibrazioni: 20 g (10…2000 Hz)
– Classe di protezione: IP67 ([plc-trade.com](https://plc-trade.com/mpn/pf2954/?utm_source=openai))

Materiali

– Materiali a contatto con il fluido: ceramica (99,9% Al₂O₃); acciaio inossidabile (1.4435 / 316L); FKM; PTFE
– Materiali della custodia: acciaio inossidabile (1.4404 / 316L); PBT; PC; PEI; EPDM/X; FKM ([plc-trade.com](https://plc-trade.com/mpn/pf2954/?utm_source=openai))

Connessioni

– Connessione di processo: filettatura esterna G 3/4
– Connettore: 1 x M12; contatti dorati ([plc-trade.com](https://plc-trade.com/mpn/pf2954/?utm_source=openai))

Display

– Stato di commutazione: 2 x LED rossi
– Display a 7 segmenti per valori misurati e funzioni ([plc-trade.com](https://plc-trade.com/mpn/pf2954/?utm_source=openai))

Dimensioni e Peso

– Dimensioni: 136 x 50 x 60 mm
– Peso: 308,5 g ([plc-trade.com](https://plc-trade.com/mpn/pf2954/?utm_source=openai))

Per ulteriori dettagli e informazioni, si consiglia di consultare il manuale d’uso fornito dal produttore. ([manualeduso.it](https://www.manualeduso.it/ifm/pf2954/manuale?utm_source=openai))
