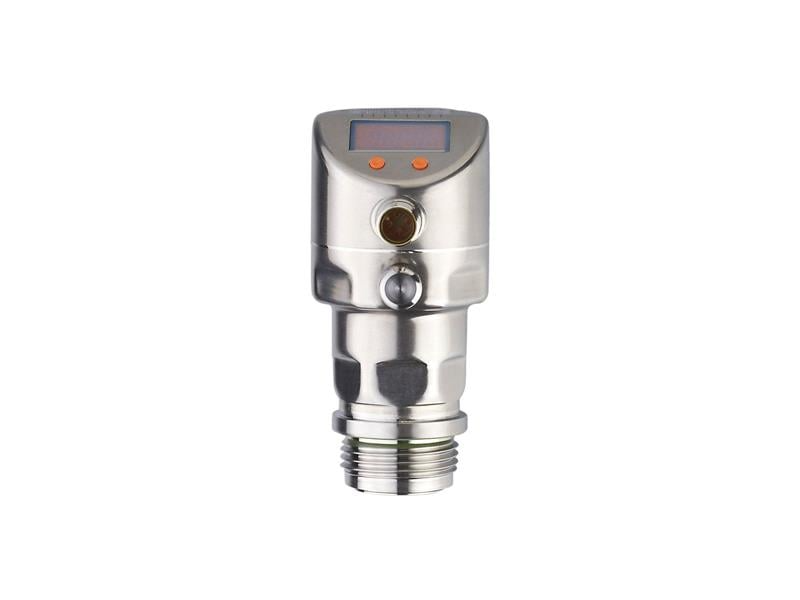

IFM PI1705

Descrizione del Prodotto

Il sensore di pressione IFM PI1705 è progettato per applicazioni nell’industria alimentare e delle bevande, caratterizzato da un design robusto in acciaio inossidabile e una superficie di misura affiorante. È resistente alla pulizia ad alta pressione con agenti aggressivi e offre un’elevata resistenza alle temperature e un alto grado di protezione. Il sensore dispone di un’uscita analogica e di commutazione programmabile, oltre a una misurazione integrata della temperatura tramite IO-Link. L’operazione è facilitata da pulsanti o dalla parametrizzazione tramite IO-Link.

Caratteristiche Principali

– Design robusto in acciaio inossidabile per l’industria alimentare e delle bevande

– Superficie di misura affiorante igienica

– Resistente alla pulizia ad alta pressione con agenti aggressivi

– Elevata resistenza alle temperature e alto grado di protezione

– Uscita analogica e di commutazione programmabile

– Misurazione integrata della temperatura tramite IO-Link

– Operazione comoda tramite pulsanti o parametrizzazione tramite IO-Link

Specifiche Tecniche

– Campo di misura: -1…4 bar (-14,5…58 psi; -100…400 kPa)

– Connessione al processo: Filettatura esterna G 1 Aseptoflex Vario

– Uscite: Segnale di commutazione; segnale analogico; IO-Link

– Design elettrico: PNP/NPN

– Temperatura del mezzo: -25…150 °C

– Grado di protezione: IP 67; IP 68; IP 69K

– Materiali a contatto con il fluido: Ceramica (99,9% Al₂O₃); acciaio inox 1.4435 (AISI 316L); PTFE

– Interfaccia di comunicazione: IO-Link

– Versione IO-Link: 1.1

– Standard SDCI: IEC 61131-9

– Profili: Identification and Diagnosis (0x4000), Measurement Data Channel (0x800A)

– Modo SIO: Sì

– Classe richiesta per porta master: A

– Min. tempo di ciclo del processo: 5,6 ms

– Risoluzione IO-Link pressione: 0,0002 bar

– Risoluzione IO-Link temperatura: 0,2 K

– Dati di processo IO-Link (ciclici):

– Pressione: 32 bit

– Temperatura: 32 bit

– Stato del dispositivo: 4 bit

– Informazioni binarie di commutazione: 2 bit

– Funzioni IO-Link (acicliche):

– Tag specifico per l’applicazione

– Temperatura interna

– Contatore delle ore operative

– Contatore dei cicli di commutazione

– Contatore dei picchi di pressione

– DeviceID supportati:

– Modo operativo default: 1155

– Temperatura ambiente: -25…80 °C

– Temperatura di immagazzinamento: -40…100 °C

– EMC: DIN EN 61326-1

– Resistenza agli urti: DIN EN 60068-2-27 50 g (11 ms)

– Resistenza alle vibrazioni: DIN EN 60068-2-6 20 g (10…2000 Hz)

– MTTF: 214 anni

– Certificazione UL: Numero di certificazione UL J048; Numero file UL E174189

– Peso: 359,9 g

– Corpo: Cilindrico

– Dimensioni: Ø 50 mm / L = 107 mm

– Materiali: 1.4404 (AISI 316L); FKM; PTFE; PBT; PEI; PFA

– Min. cicli di pressione: 100 milioni

– Coppia di serraggio: 35 Nm

– Raccordo a processo: Collegamento filettato G 1 filettatura esterna Aseptoflex Vario

Applicazioni

Il sensore di pressione IFM PI1705 è ideale per l’uso nell’industria alimentare e delle bevande, grazie al suo design igienico e alla resistenza a condizioni di pulizia rigorose. È adatto per il monitoraggio di liquidi viscosi e con particelle in sospensione, nonché di gas, in ambienti che richiedono elevata resistenza alle temperature e protezione contro la penetrazione di polvere e acqua.

Note

Per ulteriori dettagli tecnici e certificazioni, si prega di consultare la documentazione ufficiale disponibile sul sito del produttore.
