Descrizione del Prodotto

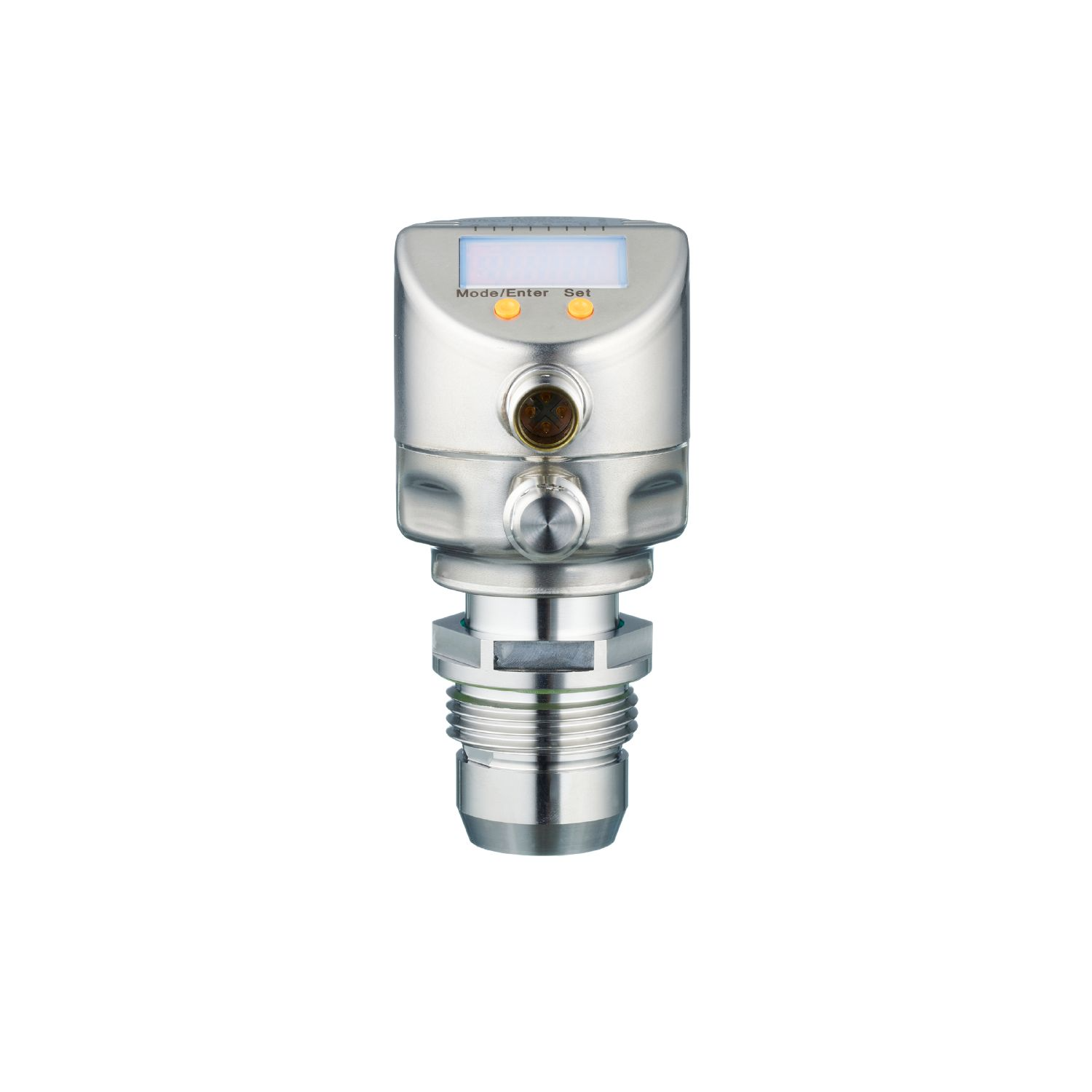

Il sensore di pressione IFM PI2889 è progettato per applicazioni nell’industria alimentare e delle bevande, con una cella di misura affiorante e un display integrato. È adatto per misurare pressioni relative in liquidi viscosi e con particelle sospese, nonché in gas.
Caratteristiche Principali
– Numero di uscite digitali: 2
– Numero di uscite analogiche: 1
– Campo di misura: -0,005…0,1 bar (-5…100 mbar)
– Connessione al processo: filettatura esterna G 1 con cono di tenuta
– Temperatura del mezzo: -25…125 °C (fino a 145 °C per 1 ora)
– Pressione di scoppio minima: 30.000 mbar
– Grado di protezione: IP67, IP68, IP69K
Applicazioni
Il sensore è ideale per applicazioni igieniche nell’industria alimentare e delle bevande, grazie alla sua capacità di misurare con precisione la pressione in liquidi viscosi e con particelle sospese, nonché in gas.
Dati Elettrici
– Tensione di esercizio: 20…32 V DC (2 fili); 18…32 V DC (3 fili)
– Consumo di corrente: 3,6…21 mA (2 fili); < 45 mA (3 fili)
– Protezione contro l’inversione di polarità: sì
Uscite
– Segnale di uscita: segnale di commutazione; segnale analogico; IO-Link (configurabile)
– Design elettrico: PNP/NPN
– Funzione di uscita: normalmente aperto/normalmente chiuso (parametrizzabile)
– Uscita analogica in corrente: 4…20 mA, invertibile (scalabile)
Precisione e Deviazioni
– Precisione del punto di commutazione: < ±0,5% del fondo scala (Turn down 1:1)
– Ripetibilità: < ±0,1% del fondo scala (con variazioni di temperatura < 10 K; Turn down 1:1)
– Deviazione delle caratteristiche: < ±0,5% del fondo scala (Turn down 1:1, linearità, inclusa isteresi e ripetibilità, impostazione del valore limite secondo DIN EN IEC 62828-1)
Condizioni Operative
– Temperatura ambiente: -25…80 °C
– Temperatura di stoccaggio: -40…100 °C
– Grado di protezione: IP67, IP68, IP69K
Materiali
– Parti a contatto con il mezzo: ceramica (99,9% Al₂O₃); acciaio inossidabile (316L/1.4435); caratteristiche superficiali: Ra < 0,4 / Rz 4; PTFE
– Materiali della custodia: acciaio inossidabile (316L/1.4404); FKM; PTFE; PBT; PEI; PFA
Display e Elementi Operativi
– Unità di visualizzazione: LED verde
– Stato di commutazione: LED giallo
– Display alfanumerico a 4 cifre per la visualizzazione dei valori misurati e delle funzioni
– Unità di visualizzazione: mbar; kPa; inH₂O; mmWS; % del fondo scala
Connessione Elettrica
– Connettore: 1 x M12; codifica: A; contatti dorati
Interfaccia
– Interfaccia di comunicazione: IO-Link
– Tipo di trasmissione: COM2 (38,4 kBaud)
– Revisione IO-Link: 1.0
– Profili: nessun profilo
– Modalità SIO: sì
– Tipo di porta master richiesta: A
– Dati di processo analogici: 1
– Dati di processo binari: 2
– Tempo minimo del ciclo di processo: 2,3 ms
– DeviceID supportati: 259
Certificazioni e Test
– EMC: EN 61000-4-2 ESD 4 kV CD / 8 kV AD; EN 61000-4-3 HF irradiato 10 V/m; EN 61000-4-4 Burst 2 kV; EN 61000-4-5 Surge 0,5/1 kV; EN 61000-4-6 HF condotto 10 V
– Resistenza agli urti: DIN IEC 68-2-27 50 g (11 ms)
– Resistenza alle vibrazioni: DIN IEC 68-2-6 20 g (10…2000 Hz)
– MTTF: 148,85 anni
Dimensioni e Peso
– Peso: 376,5 g
– Custodia: cilindrica
– Dimensioni: Ø 50 mm / L = 106 mm
Note
– Quantità per confezione: 1 pezzo
Collegamento Elettrico
– Connettore: 1 x M12; codifica: A; contatti dorati
Interfaccia
– Interfaccia di comunicazione: IO-Link
– Tipo di trasmissione: COM2 (38,4 kBaud)
– Revisione IO-Link: 1.0
– Profili: nessun profilo
– Modalità SIO: sì
– Tipo di porta master richiesta: A
– Dati di processo analogici: 1
– Dati di processo binari: 2
– Tempo minimo del ciclo di processo: 2,3 ms
– DeviceID supportati: 259
