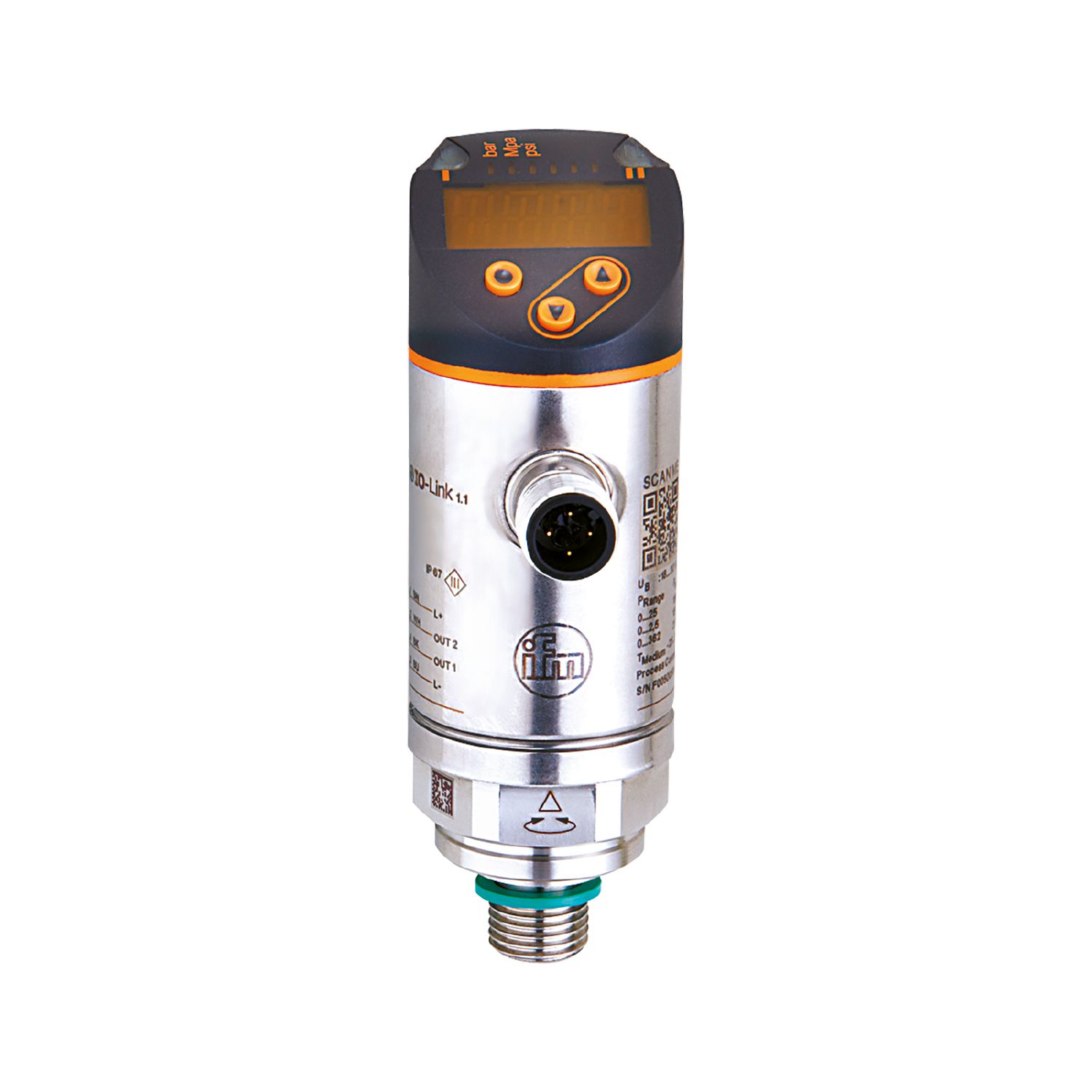

IFM PN3594

Descrizione del Prodotto

Il sensore di pressione elettronico IFM PN3594 è progettato per misurare pressioni relative in un intervallo da -1 a 10 bar. È dotato di un display digitale a 4 cifre che alterna l’indicazione tra rosso e verde, fornendo una chiara visualizzazione dei valori misurati e degli stati di commutazione. Il sensore offre uscite programmabili, tra cui segnali di commutazione e segnali analogici, ed è compatibile con la comunicazione IO-Link.

Caratteristiche Principali

– Intervallo di misura: da -1 a 10 bar

– Uscite: 1 uscita di commutazione PNP programmabile (NO/NC) e 1 uscita analogica (4…20 mA o 0…10 V)

– Display digitale a 4 cifre con indicazione alternata rosso/verde

– Comunicazione IO-Link

– Elevata precisione con deviazione caratteristica < ±0,25% (BFSL)

– Elevata resistenza alla pressione e alla rottura

Specifiche Tecniche

Intervallo di Misura

– Pressione relativa: da -1 a 10 bar

– Pressione relativa: da -14,5 a 145 psi

– Pressione relativa: da -0,1 a 1 MPa

Uscite

– Uscita di commutazione: 1 x PNP programmabile (NO/NC)

– Uscita analogica: 4…20 mA (0 bar = 4 mA; 10 bar = 20 mA) o 0…10 V (0 bar = 0 V; 10 bar = 10 V)

Precisione

– Deviazione caratteristica: < ±0,25% (BFSL)

– Ripetibilità: < ±0,1%

Condizioni Operative

– Temperatura ambiente: da -25 a 80 °C

– Temperatura del fluido: da -25 a 80 °C

– Grado di protezione: IP65, IP67

Connessioni

– Connessione al processo: filettatura esterna G 1/4 (DIN EN ISO 1179-2); filettatura interna M5

– Connessione elettrica: connettore M12

Materiali

– Parti a contatto con il fluido: acciaio inox (1.4404 / 316L), ceramica (Al2O3), FKM

– Custodia: acciaio inox (1.4404 / 316L), PBT+PC-GF30, PBT-GF20, PC

Funzionalità IO-Link

– Tipo di trasmissione: COM2 (38,4 kBaud)

– Revisione IO-Link: 1.1

– Tempo minimo del ciclo di processo: 2,3 ms

– Risoluzione IO-Link pressione: 0,01 bar

Certificazioni e Conformità

– EMC: conformità a DIN EN 61000-6-2, DIN EN 61000-6-3

– Resistenza agli urti: 50 g (11 ms) secondo DIN EN 60068-2-27

– Resistenza alle vibrazioni: 20 g (10…2000 Hz) secondo DIN EN 60068-2-6

– Direttiva sulle attrezzature a pressione: progettazione secondo le buone pratiche ingegneristiche; utilizzabile per fluidi del gruppo 2; per fluidi del gruppo 1 su richiesta

Applicazioni

Il sensore di pressione IFM PN3594 è ideale per il monitoraggio e il controllo della pressione in applicazioni industriali che richiedono misurazioni precise e affidabili, come sistemi idraulici e pneumatici, processi di automazione e controllo di processo.

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare il manuale del prodotto fornito dal produttore.
