IFM PN3597

Descrizione del Prodotto

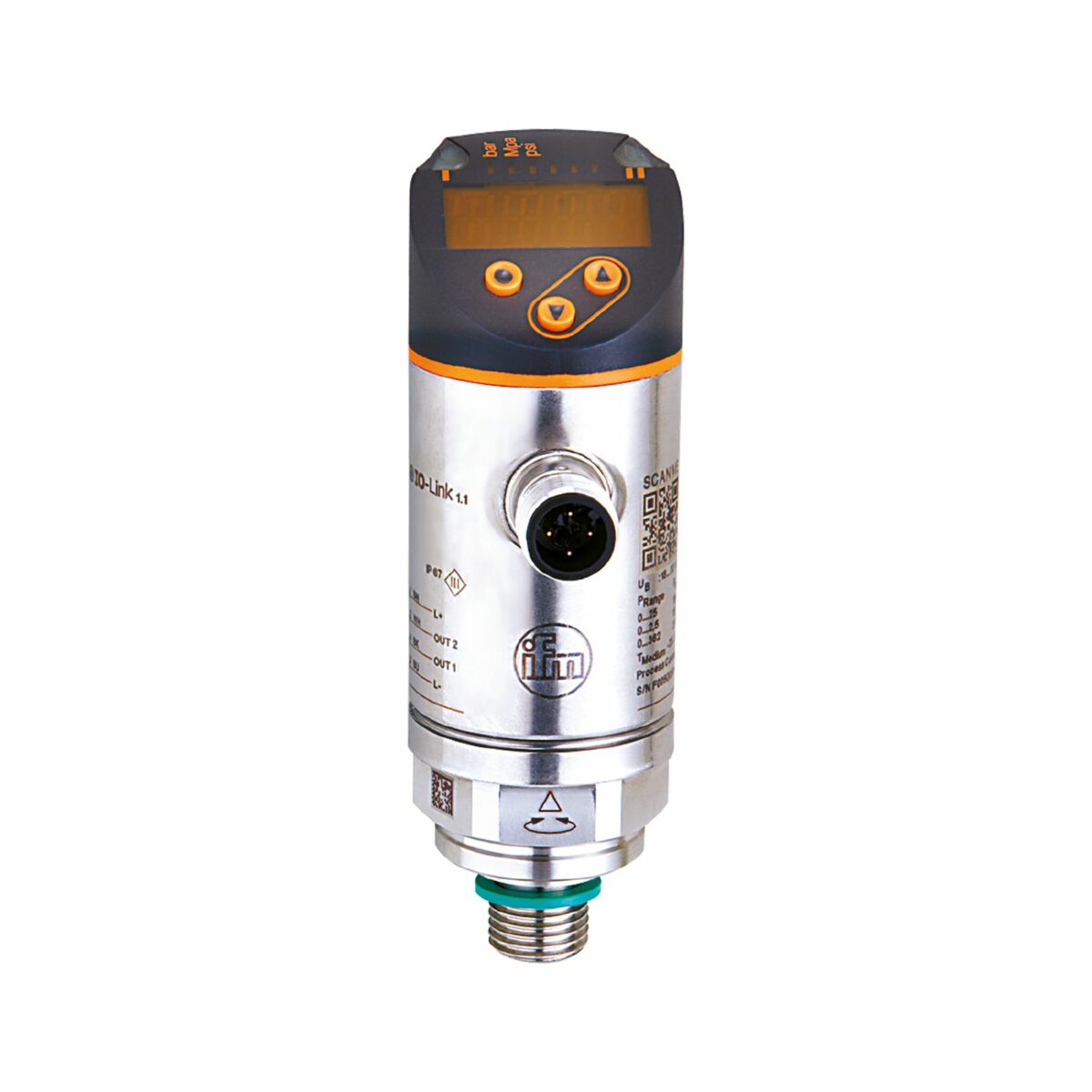

Il sensore di pressione IFM PN3597 è progettato per applicazioni industriali, offrendo misurazioni precise della pressione relativa fino a 1 bar. È dotato di un display alfanumerico a 4 cifre che alterna l’indicazione in rosso e verde, facilitando la lettura dei valori misurati. Il dispositivo dispone di due uscite: una di commutazione e una analogica, entrambe configurabili. Inoltre, supporta la comunicazione IO-Link per una facile integrazione nei sistemi di automazione.

Caratteristiche Principali

– **Campo di misura:** 0…1 bar (0…1000 mbar, 0…14,5 psi, 0…29,5 inHg, 0…100 kPa)

– **Elemento di misura:** cella di misura della pressione ceramica-capacitiva

– **Uscite:** 1 uscita di commutazione (PNP, normalmente aperta/chiusa, programmabile), 1 uscita analogica (4…20 mA o 0…10 V)

– **Precisione del punto di commutazione:** < ±0,5% del fondo scala

– **Ripetibilità:** < ±0,1% del fondo scala (con variazioni di temperatura < 10 K)

– **Protezione da cortocircuito e sovraccarico:** sì

– **Protezione da inversione di polarità:** sì

Condizioni Operative

– **Temperatura ambiente:** -25…80 °C

– **Temperatura del fluido:** -25…80 °C

– **Pressione di scoppio minima:** 30000 mbar (450 psi, 3000 kPa, 880 inHg)

– **Grado di protezione:** IP65, IP67

Connessioni e Materiali

– **Connessione al processo:** filettatura esterna G 1/4 (DIN EN ISO 1179-2); filettatura interna M5

– **Materiali a contatto con il fluido:** acciaio inossidabile (1.4404 / 316L), ceramica (Al2O3), FKM

– **Materiali della custodia:** acciaio inossidabile (1.4404 / 316L), PBT+PC-GF30, PBT-GF20, PC

Alimentazione e Collegamenti Elettrici

– **Tensione di esercizio:** 18…30 V DC (a SELV/PELV)

– **Consumo di corrente:** < 35 mA

– **Collegamento elettrico:** connettore M12; contatti dorati

Display e Indicatori

– **Display unità:** 4 LED verdi (mbar, psi, kPa, inHg)

– **Stato di commutazione:** 1 LED giallo

– **Valori misurati:** display alfanumerico a 4 cifre, indicazione alternata in rosso/verde

Certificazioni e Conformità

– **Conformità alle normative:** conforme alla Direttiva PED per fluidi di gruppo 2; per fluidi di gruppo 1 su richiesta

Note

Per ulteriori informazioni, consultare il manuale di istruzioni fornito dal produttore.
