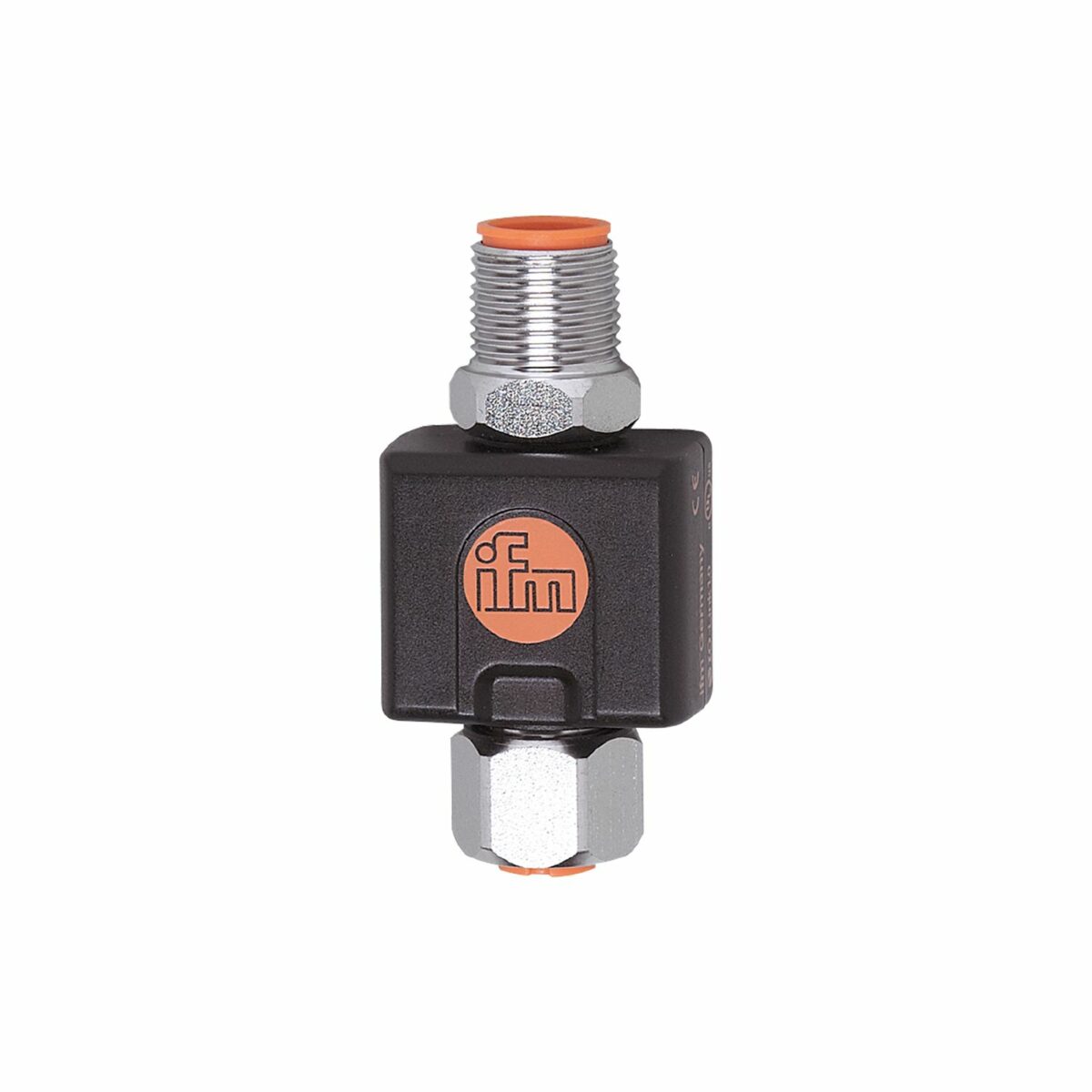

IFM TP3237

Descrizione del Prodotto

Il TP3237 è un’unità di valutazione progettata per l’analisi dei segnali provenienti da sensori di temperatura Pt100 e Pt1000. Questo dispositivo compatto trasforma qualsiasi sonda RTD Pt100 o Pt1000 (2, 3 o 4 fili) in un trasmettitore programmabile. Una volta collegato, il trasmettitore riconosce automaticamente il tipo di RTD e imposta le configurazioni appropriate per l’applicazione. Può essere montato direttamente o a distanza su tubi e serbatoi. Un LED luminoso indica l’alimentazione del loop del trasmettitore. ([automationworld.com](https://www.automationworld.com/products/control/article/13298360/tp-temperature-transmitter-module?utm_source=openai))

Caratteristiche Principali

– Riconoscimento automatico del tipo di sensore collegato.

– Riduzione della complessità di montaggio e delle possibili fonti di errore rispetto ai trasmettitori a testa.

– Tecnologia di connessione robusta e completamente incapsulata per una elevata resistenza alle vibrazioni.

– Uscita analogica precisa e comunicazione user-friendly tramite IO-Link. ([datasheets.globalspec.com](https://datasheets.globalspec.com/ds/ifm-electronic/tp3237/a925d725-361d-4fa7-9338-1316d1a29084?utm_source=openai))

Dati Tecnici

– Intervallo di Misura: -50…300 °C (-58…572 °F).

– Tensione di Alimentazione: 20…32 V DC.

– Classe di Protezione: III.

– Protezione contro l’Inversione di Polarità: Sì.

– Tempo di Ritardo all’Accensione: 1 s.

– Watchdog Integrato: Sì.

– Numero di Uscite Analogiche: 1.

– Segnale di Uscita: Segnale analogico; IO-Link; (configurabile).

– Uscita in Corrente Analogica: 4…20 mA.

– Carico Massimo: 300 Ω.

– Protezione contro i Cortocircuiti: Sì.

– Tipo di Protezione contro i Cortocircuiti: Pulsata.

– Protezione contro il Sovraccarico: Sì.

– Precisione dell’Uscita Analogica: ± 0,3 K + (± 0,1 % MS).

– Coefficiente di Temperatura: 0,1 % del campo di misura / 10 K.

– Tempo Massimo di Misura/Visualizzazione: 100 ms.

– Interfaccia di Comunicazione: IO-Link.

– Tipo di Trasmissione: COM2 (38,4 kBaud).

– Revisione IO-Link: 1.0.

– Temperatura Ambiente: -25…70 °C.

– Temperatura di Stoccaggio: -40…85 °C.

– Protezione: IP 67.

– Resistenza agli Urti: DIN IEC 68-2-27 50 g (11 ms).

– Resistenza alle Vibrazioni: DIN IEC 68-2-6 20 g (10…2000 Hz).

– MTTF: 449 anni.

– Peso: 41 g.

– Dimensioni: M12 x 1 mm.

– Materiali: PA; PET.

– Materiale di Tenuta: FKM. ([digikey.com](https://www.digikey.com/en/htmldatasheets/production/5616080/0/0/1/tp3237?utm_source=openai))

Connessione Elettrica

– Connettore: 1 x M12.

– Corpo Stampato: TPU.

– Bloccaggio: Acciaio inossidabile (1.4404 / 316L).

– Tenuta: FKM.

– Contatti: Placcati in oro. ([digikey.com](https://www.digikey.com/en/htmldatasheets/production/5616080/0/0/1/tp3237?utm_source=openai))

Applicazioni

Il TP3237 è ideale per applicazioni di automazione industriale e per applicazioni sanitarie, grazie alla sua capacità di riconoscere automaticamente il tipo di sensore collegato e alla sua resistenza alle vibrazioni. ([automationworld.com](https://www.automationworld.com/products/control/article/13298360/tp-temperature-transmitter-module?utm_source=openai))

Note

– La tensione di alimentazione deve essere conforme alla “classe 2” secondo cULus.

– MS = campo di misura impostato. ([digikey.com](https://www.digikey.com/en/htmldatasheets/production/5616080/0/0/1/tp3237?utm_source=openai))
