LAPP GROUP 00460213

Descrizione del Prodotto

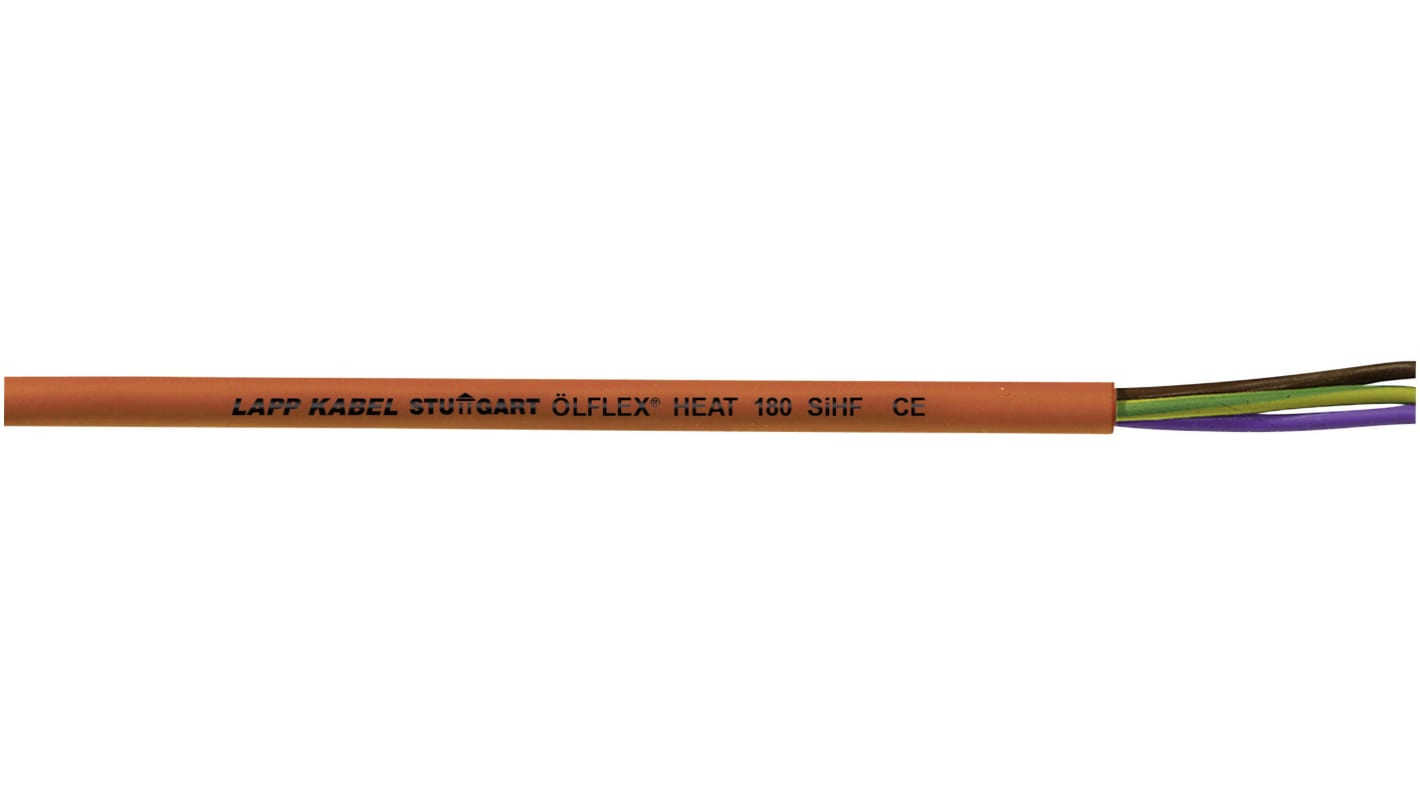

Il cavo ÖLFLEX® HEAT 180 SiHF 4G2,5 è un cavo di alimentazione e controllo in silicone progettato per applicazioni in ambienti con temperature elevate, fino a +180°C. Grazie alla sua flessibilità, è ideale per installazioni in spazi ristretti.

Caratteristiche Tecniche

– Numero di conduttori: 4
– Sezione nominale del conduttore: 2,5 mm²
– Materiale del conduttore: Rame stagnato
– Classe del conduttore: Classe 5 (flessibile)
– Isolamento dei conduttori: Silicone
– Guaina esterna: Silicone rosso-marrone
– Diametro esterno approssimativo: 10,6 mm
– Tensione nominale: U₀/U: 300/500 V
– Tensione di prova: 2000 V
– Temperatura operativa: -60°C a +180°C (con adeguata ventilazione)
– Raggio minimo di curvatura: 4 x diametro esterno per installazione fissa; 15 x diametro esterno per movimenti occasionali
– Resistenza alla fiamma: Conforme a IEC/EN 60332-1-2
– Senza alogeni: Conforme a IEC 60754-1
– Resistenza chimica: Resistente a oli, alcoli, grassi vegetali e animali, e a una vasta gamma di sostanze chimiche

Applicazioni

Adatto per l’uso in ambienti con elevate temperature dove i materiali isolanti e di guaina dei cavi convenzionali tendono a deteriorarsi rapidamente. Campi di applicazione tipici includono:
– Produzione e lavorazione di acciaio, ceramica e ferro
– Attrezzature da forno e forni industriali
– Industria dei motori elettrici
– Costruzione di saune e solarium
– Elementi termici e di riscaldamento
– Tecnologia dell’illuminazione
– Ingegneria dei ventilatori
– Tecnologia di climatizzazione
– Tecnologia di galvanizzazione

Vantaggi

– Elevata flessibilità che facilita l’installazione in spazi ristretti
– Mantiene proprietà isolanti anche dopo l’esposizione alla fiamma grazie alla formazione di cenere di SiO₂
– Privo di alogeni, riducendo la produzione di gas corrosivi in caso di incendio
– Resistente a numerosi oli, alcoli, grassi vegetali e animali, e altre sostanze chimiche

Note

È fondamentale garantire una ventilazione adeguata, poiché le proprietà meccaniche dei cavi in silicone possono diminuire sopra i +100°C in assenza di aria.

Riferimenti Normativi

Conforme alla norma EN 50525-2-83.

Codice Prodotto

00460213

Produttore

LAPP GROUP

Paese di Origine

Italia

Codice HS

85444995

Peso

0,206 kg

Classificazione ETIM

– ETIM 5.0 Class-ID: EC001578
– Descrizione classe ETIM 5.0: cavo flessibile
– ETIM 6.0 Class-ID: EC001578
– Descrizione classe ETIM 6.0: cavo flessibile

Identificazione dei Conduttori

Colorati secondo VDE 0293-308 tabella T9; per cavi con più di 6 conduttori: neri con numerazione bianca.

Costruzione

– Conduttori sottili di rame stagnato
– Isolamento dei conduttori in silicone
– Conduttori cordati a strati concentrici
– Guaina esterna in silicone rosso-marrone

Resistenza alla Fiamma

Conforme a IEC/EN 60332-1-2.

Assenza di Alogeni

Conforme a IEC 60754-1.

Resistenza Chimica

Resistente a numerosi oli, alcoli, grassi vegetali e animali, e altre sostanze chimiche.

Temperatura Operativa

-60°C a +180°C (con adeguata ventilazione).

Raggio Minimo di Curvatura

– Movimento occasionale: 15 x diametro esterno
– Installazione fissa: 4 x diametro esterno

Tensione Nominale

U₀/U: 300/500 V.

Tensione di Prova

2000 V.

Conduttore di Terra

G = con conduttore giallo/verde; X = senza conduttore giallo/verde.

Classificazione ETIM

– ETIM 5.0 Class-ID: EC001578
– Descrizione classe ETIM 5.0: cavo flessibile
– ETIM 6.0 Class-ID: EC001578
– Descrizione classe ETIM 6.0: cavo flessibile

Codice di Identificazione dei Conduttori

Colorati secondo VDE 0293-308 tabella T9; per cavi con più di 6 conduttori: neri con numerazione bianca.

Cordatura dei Conduttori

Fili sottili secondo VDE 0295, classe 5 / IEC 60228 classe 5.

Raggio Minimo di Curvatura

– Movimento occasionale: 15 x diametro esterno
– Installazione fissa: 4 x diametro esterno

Tensione Nominale

U₀/U: 300/500 V.

Tensione di Prova

2000 V.

Conduttore di Terra

G = con conduttore giallo/verde; X = senza conduttore giallo/verde.

Campo di Temperatura

-60°C a +180°C (con adeguata ventilazione).

Note

È fondamentale garantire una ventilazione adeguata, poiché le proprietà meccaniche dei cavi in silicone possono diminuire sopra i +100°C in assenza di aria.

Riferimenti Normativi

Conforme alla norma EN 50525-2-83.

Codice Prodotto

00460213

Produttore

LAPP GROUP

Paese di Origine

Italia

Codice HS

85444995

Peso

0,206 kg

Classificazione ETIM

– ETIM 5.0 Class-ID: EC001578
– Descrizione classe ETIM 5.0: cavo flessibile
– ETIM 6.0 Class-ID: EC001578
– Descrizione classe ETIM 6.0: cavo flessibile

Identificazione dei Conduttori

Colorati secondo VDE 0293-308 tabella T9; per cavi con più di 6 conduttori: neri con numerazione bianca.

Costruzione

– Conduttori sottili di rame stagnato
– Isolamento dei conduttori in silicone
– Conduttori cordati a strati concentrici
– Guaina esterna in silicone rosso-marrone

Resistenza alla Fiamma

Conforme a IEC/EN 60332-1-2.

Assenza di Alogeni

Conforme a IEC 60754-1.

Resistenza Chimica

Resistente a numerosi oli, alcoli, grassi vegetali e animali, e altre sostanze chimiche.

Temperatura Operativa

-60°C a +180°C (con adeguata ventilazione).

Raggio Minimo di Curvatura

– Movimento occasionale: 15 x diametro esterno
– Installazione fissa: 4 x diametro esterno

Tensione Nominale

U₀/U: 300/500 V.

Tensione di Prova

2000 V.

Conduttore di Terra

G = con conduttore giallo/verde; X = senza conduttore giallo/verde.

Campo di Temperatura

-60°C a +180°C (con adeguata ventilazione).

Note

È fondamentale garantire una ventilazione adeguata, poiché le proprietà meccaniche dei cavi in silicone possono diminuire sopra i +100°C in assenza di aria.

Riferimenti Normativi

Conforme alla norma EN 50525-2-83.

Codice Prodotto

00460213

Produttore

LAPP GROUP

Paese di Origine

Italia

Codice HS

85444995

Peso

0,206 kg</
