LEUZE 547954

Descrizione del Prodotto

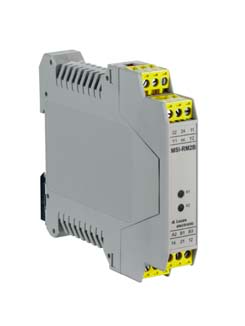

Il relè di sicurezza Leuze MSI-RM2B-01, codice articolo 547954, è progettato per la conversione dei segnali di uscita elettronici di sicurezza in contatti relè privi di potenziale. Questo dispositivo garantisce l’isolamento elettrico e consente un riavvio sicuro e il monitoraggio del feedback.

Caratteristiche Principali

• Due uscite di sicurezza (OSSD) a relè NO per una separazione affidabile dei circuiti.
• Supporto per il monitoraggio dei dispositivi esterni (EDM) tramite il percorso di feedback (Y1/Y2).
• Certificazioni SIL 3 e PL e, conformi alle massime categorie di sicurezza.
• Funzione di riavvio automatico per ridurre i tempi di inattività.
• Alimentazione a 24 VDC ±20%, con tolleranza alle fluttuazioni di potenza.
• Durata meccanica di 10 milioni di cicli.
• Alloggiamento compatto in PA66 da 17,5 mm con terminali a vite.

Specifiche Tecniche

• Serie: MSI-RM2B
• Funzioni: Conversione del segnale di uscite di sicurezza elettroniche in contatti relè privi di potenziale
• Riavvio: Automatico
• Tempo di missione: 20 anni, conforme a EN ISO 13849-1
• Categoria: Fino a 4 (a seconda della categoria del dispositivo di protezione a monte), conforme a EN ISO 13849
• B10_d a DC1 (carico ohmico): 10.000.000 cicli (2 A, 24 V)
• B10_d a AC1 (carico ohmico): 1.300.000 cicli (0,5 A, 230 V)
• B10_d a DC13 (carico induttivo): 10.000.000 cicli (2 A, 24 V)
• B10_d a AC15 (carico induttivo): 1.300.000 cicli (0,5 A, 230 V)
• B10_d, basso carico: 1.860.000 cicli
• Protezione: Fusibile sull’uscita di commutazione, a monte
• Frequenza di commutazione massima: 36.000 cicli/h
• Corrente continua per percorso di corrente, max.: 3 A
• Protezione del contatto esterno per percorso di corrente: 5 A a intervento rapido o 3,15 A a intervento ritardato
• Resistenza massima del cavo di ingresso: 50 Ω
• Tensione di alimentazione U_B: 24 V DC, -20% … +20%
• Numero di uscite di commutazione di sicurezza (OSSD): 2
• Tipo: Uscita di commutazione di sicurezza OSSD
• Tipo di tensione: AC/DC
• Elemento di commutazione: Relè, NO
• Ritardo di attivazione: 20 ms
• Ritardo di disattivazione: 10 ms
• Numero di connessioni: 1
• Funzione: Connessione al dispositivo
• Tipo di connessione: Terminale a vite
• Numero di pin: 12
• Sezioni dei cavi di connessione: 0,2 – 2,5 mm²
• Dimensioni (L x A x P): 17,5 mm x 99 mm x 114,1 mm
• Materiale dell’alloggiamento: Plastica (PA 66)
• Materiale dei contatti elettrici: AgNi10 + 5 mm Au
• Peso netto: 120 g
• Colore dell’alloggiamento: Grigio
• Tipo di montaggio: Montaggio a scatto
• Durata meccanica: 10.000.000 cicli di attuazione
• Tipo di display: LED
• Numero di LED: 2
• Temperatura ambiente di funzionamento: 0 … 50 °C
• Temperatura ambiente di stoccaggio: -25 … 70 °C
• Grado di protezione: IP 20
• Classe di protezione: II
• Certificazioni: TÜV NRTL US, c UL US

Classificazione

• Voce tariffaria doganale: 85371098
• ECLASS 5.1.4: 27371800
• ECLASS 8.0: 27371819
• ECLASS 9.0: 27371819
• ECLASS 10.0: 27371819
• ECLASS 11.0: 27371819
• ECLASS 12.0: 27371819
• ECLASS 13.0: 27371819
• ECLASS 14.0: 27371819
• ECLASS 15.0: 27371819
• ETIM 5.0: EC001449
• ETIM 6.0: EC001449
• ETIM 7.0: EC001449
• ETIM 8.0: EC001449
• ETIM 9.0: EC001449
• ETIM 10.0: EC001449

Documentazione Tecnica

• Manuale di istruzioni: Disponibile in formato PDF
• Scheda dati: Disponibile in formato PDF
• Opuscolo prodotti: Disponibile in formato PDF

Certificati

• Dichiarazione di conformità CE: Disponibile in formato PDF
• Certificato TÜV Süd: Disponibile in formato PDF
• Certificato TÜV Süd cNRTL US: Disponibile in formato PDF

Per ulteriori dettagli e documentazione, si prega di visitare il sito ufficiale di Leuze.
