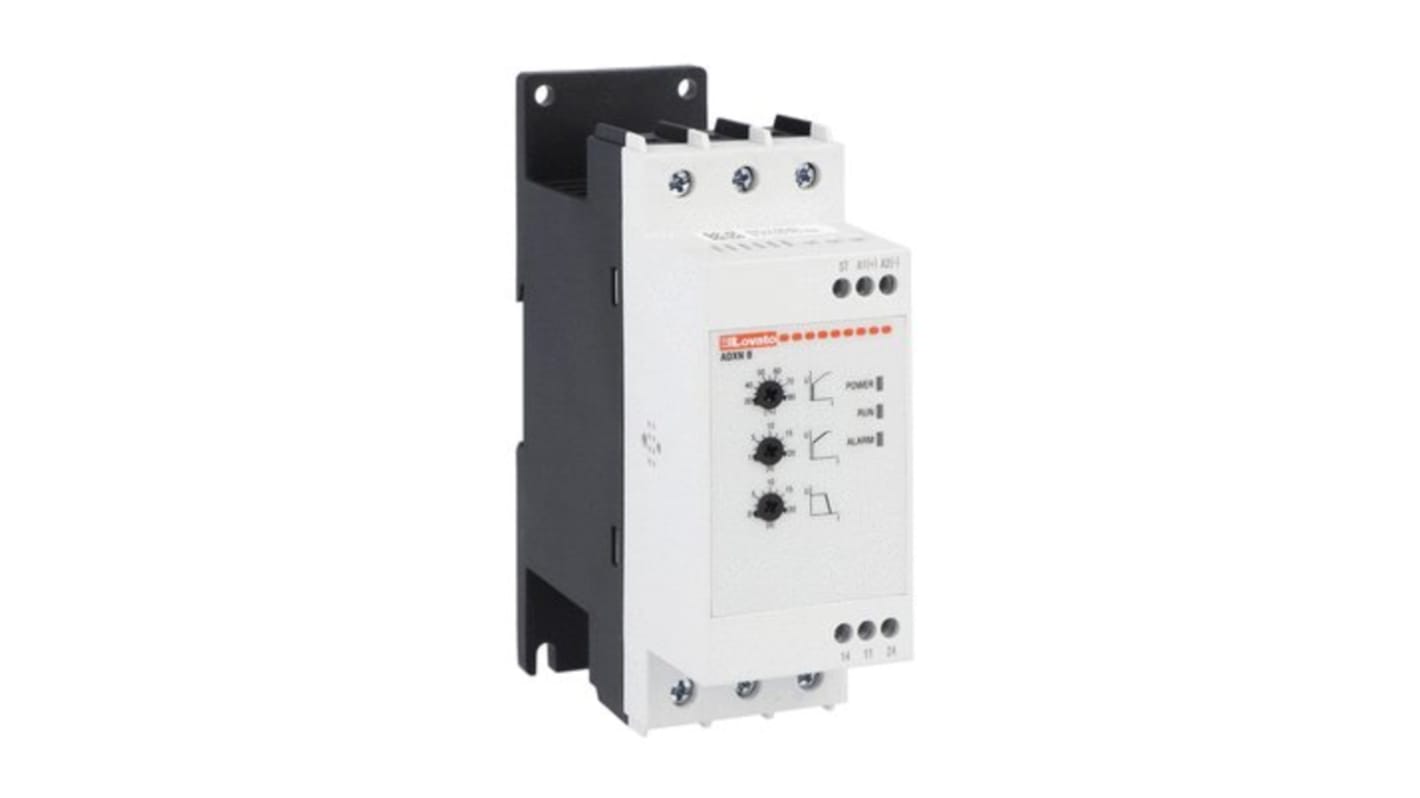

LOVATO ADXNB012

Descrizione del Prodotto

Il soft starter LOVATO ADXNB012 è un dispositivo progettato per l’avviamento e l’arresto graduale di motori asincroni trifase. Appartenente alla serie ADXN, versione base, offre una soluzione semplice ed essenziale per il controllo del motore. ([lovatoelectric.com](https://www.lovatoelectric.com/it_it/soft-starter-adxn-series/?utm_source=openai))

Caratteristiche Principali

• Controllo su due fasi.
• Relè di bypass integrato.
• Impostazione di tre parametri tramite potenziometri frontali:
• Gradino di tensione iniziale: 30-80% della tensione nominale.
• Rampa di accelerazione: 1-20 secondi.
• Rampa di decelerazione: 0-20 secondi.
• Due uscite a relè:
• OUT1: comando contattore di linea (marcia).
• OUT2: fine rampa (TOR).
• LED frontali per la segnalazione di:
• Presenza di alimentazione ausiliaria.
• Stato di marcia.
• Allarme.
• Protezione da mancanza di fase, inversione di fase e sovratemperatura dei tiristori.
• Montaggio a vite o su guida DIN da 35 mm (IEC/EN/BS 60715).

Specifiche Tecniche

• Tensione nominale di esercizio (Ue): 208…600 V AC.
• Tensione di alimentazione ausiliaria (Us): 100…240 V AC.
• Corrente nominale di esercizio (Ie): 12 A.
• Potenza nominale del motore:
• 230 V AC: 3 kW.
• 400 V AC: 5,5 kW.
• 500 V AC: 5,5 kW.
• Frequenza nominale: 50/60 Hz.
• Numero di fasi controllate: 2.
• Tensione nominale di isolamento (Ui): 600 V.
• Temperatura di esercizio: -20°C…+60°C (con derating della corrente oltre 40°C).
• Altitudine massima: 1000 m senza derating della corrente dell’avviatore.
• Umidità relativa: <80%.
• Grado di protezione: IP20.
• Dimensioni (L x A x P): 45 x 139 x 113,4 mm.
• Peso: 0,45 kg.

Applicazioni Tipiche

Il soft starter ADXNB012 è ideale per applicazioni che richiedono un avviamento e un arresto graduale del motore, come pompe, ventilatori e nastri trasportatori. ([lovatoelectric.com](https://www.lovatoelectric.com/it_it/soft-starter-adxn-series/?utm_source=openai))

Conformità e Certificazioni

• Conforme alle normative IEC/EN/BS 60947-1 e IEC/EN/BS 60947-4-2.
• Certificazioni: cULus, EAC, RCM (in attesa).

Note

Per ulteriori dettagli e informazioni sull’installazione, consultare il manuale tecnico fornito dal produttore.
