MEAN WELL TDR48024

Descrizione del Prodotto

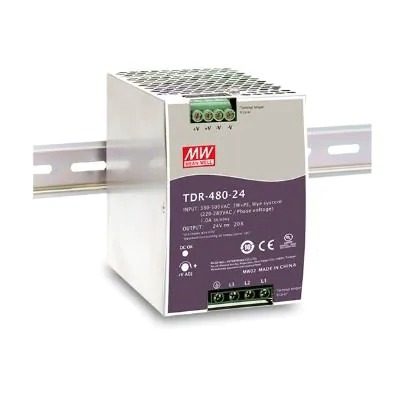

L’alimentatore MEAN WELL TDR-480-24 è un dispositivo industriale trifase progettato per montaggio su guida DIN, con una potenza di uscita di 480W e una tensione di uscita di 24V DC a 20A. È dotato di funzione PFC attiva e circuito di limitazione della corrente costante, garantendo un’elevata efficienza e affidabilità per applicazioni industriali.

Caratteristiche Principali

• Ingresso trifase con range di tensione da 340 a 550VAC (possibile funzionamento bifase) e da 480 a 780VDC.
• Alta efficienza fino al 93% e bassa dissipazione di potenza.
• Design compatto con larghezza di soli 85,5 mm.
• Protezioni integrate: cortocircuito, sovraccarico, sovratensione e sovratemperatura.
• Raffreddamento per convezione naturale senza ventole.
• Installabile su guida DIN TS-35/7.5 o 15.
• Certificazioni: UL508, IEC62368-1, UL 62368-1, AS/NZS 62368.1, EAC TP TC 004.
• Conformità agli standard EMC: EN55032 (CISPR32), EN61204-3, EN61000-3-2, EN61000-3-3.
• Temperatura di esercizio: da -30°C a +70°C.
• Garanzia di 3 anni.

Specifiche Tecniche

• Tensione di uscita: 24V DC.
• Corrente di uscita: 20A.
• Potenza di uscita: 480W.
• Efficienza tipica: 92,5%.
• Range di tensione di ingresso: 340-550VAC trifase; 480-780VDC.
• Frequenza di ingresso: 47-63Hz.
• Corrente di ingresso a pieno carico: 0,85A a 400VAC; 0,7A a 500VAC.
• Corrente di spunto: 50A a freddo.
• Dimensioni (L x A x P): 85,5 x 125,2 x 128,5 mm.
• Peso: 1,51 kg.

Applicazioni

• Sistemi di controllo industriale.
• Apparecchiature per la fabbricazione di semiconduttori.
• Automazione di fabbrica.
• Apparati elettromeccanici.

Certificazioni

• UL508 (Apparecchiature di controllo industriale).
• IEC62368-1.
• UL 62368-1.
• AS/NZS 62368.1.
• EAC TP TC 004.

Standard EMC

• Conformità a EN55032 (CISPR32), EN61204-3, EN61000-3-2, EN61000-3-3.
• Immunità industriale secondo EN61000-6-2 (EN50082-2).

Protezione Ambientale

• Temperatura di esercizio: da -30°C a +70°C.
• Umidità operativa: 20-95% UR senza condensa.
• Temperatura di stoccaggio: da -40°C a +85°C.

Garanzia

Il prodotto è coperto da una garanzia di 3 anni.

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare il manuale di istruzioni fornito dal produttore.
