OMRON CJ1WETN21

Descrizione del Prodotto

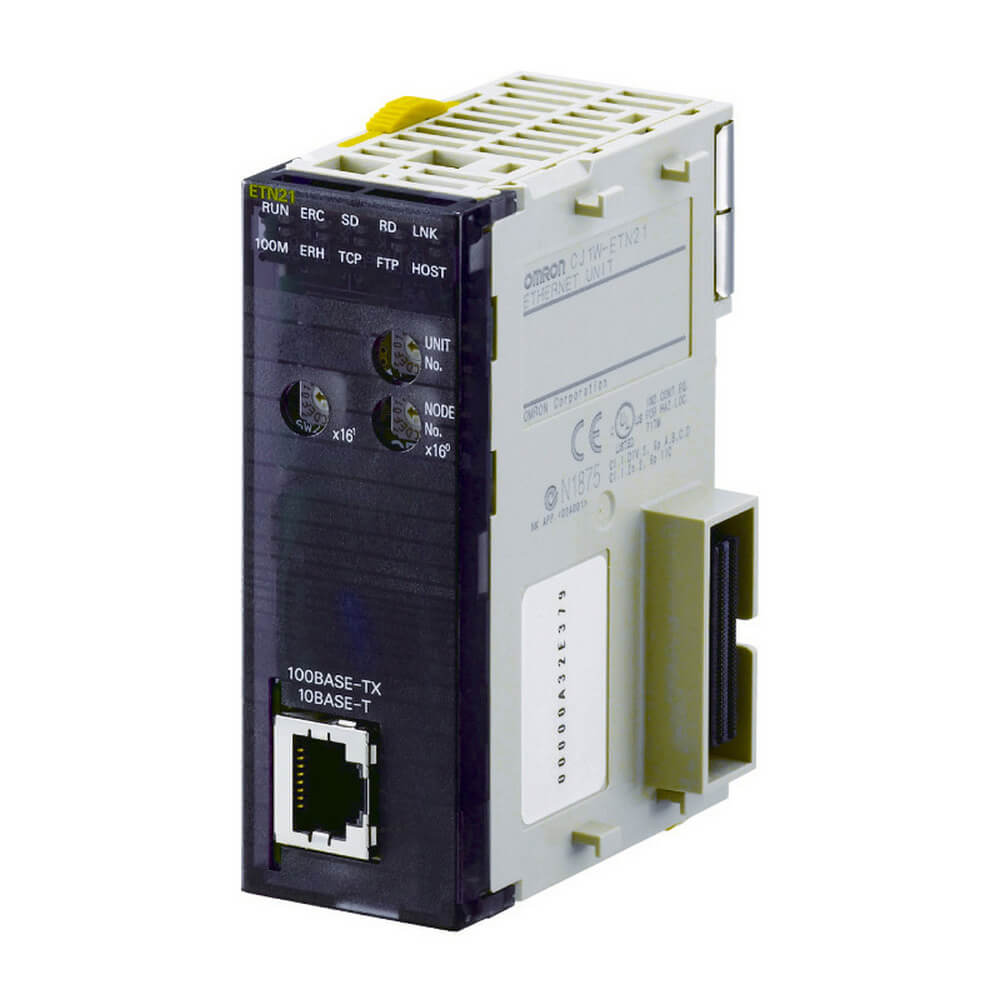

Il modulo OMRON CJ1W-ETN21 è un’unità di comunicazione Ethernet progettata per l’integrazione con i PLC della serie CJ. Questo modulo consente la connessione in rete dei controllori, facilitando la comunicazione e lo scambio di dati attraverso protocolli Ethernet standard.

Specifiche Tecniche

Modello: CJ1W-ETN21

Tipo di Modulo: Unità di comunicazione Ethernet 100Base-TX (compatibile con 10Base-T)

PLC Compatibili: Serie CJ

Classificazione dell’Unità: Unità Bus CPU della serie CJ

Posizione di Montaggio: Rack CPU o Rack di Espansione

Numero Massimo di Unità Montabili: Fino a 4 (inclusi i Rack di Espansione)

Metodo di Accesso al Media: CSMA/CD

Metodo di Modulazione: Banda Base

Topologia di Trasmissione: Stella

Velocità di Trasmissione: 100 Mbit/s (100Base-TX) / 10 Mbit/s (10Base-T)

Media di Trasmissione: Cavo a coppie intrecciate non schermato (UTP) Categoria 5, 5e; Cavo a coppie intrecciate schermato (STP) Categoria 5, 5e

Distanza di Trasmissione: 100 m (distanza tra hub e nodo)

Numero di Connessioni in Cascata: Nessuna restrizione se si utilizzano hub di commutazione

Consumo di Corrente: 370 mA max. a 5 V DC

Peso: 100 g max.

Dimensioni (L x A x P): 31 × 90 × 65 mm

Caratteristiche Principali

– Supporta la comunicazione Ethernet TCP/IP, facilitando l’integrazione con reti esistenti.

– Compatibile con cavi Ethernet standard, sia UTP che STP.

– Design compatto che consente un’installazione efficiente nello spazio.

– Facilità di configurazione e manutenzione grazie alla compatibilità con i PLC della serie CJ.

Applicazioni Tipiche

Il modulo CJ1W-ETN21 è ideale per applicazioni che richiedono la connessione in rete dei PLC per il monitoraggio remoto, la raccolta dati e l’integrazione con sistemi SCADA o MES. È particolarmente utile in ambienti industriali dove la comunicazione affidabile e veloce tra dispositivi è essenziale.

Documentazione e Risorse

Per ulteriori dettagli tecnici, configurazioni e guide all’installazione, si consiglia di consultare la documentazione ufficiale fornita da OMRON, disponibile sul sito web del produttore.
