Descrizione del Prodotto

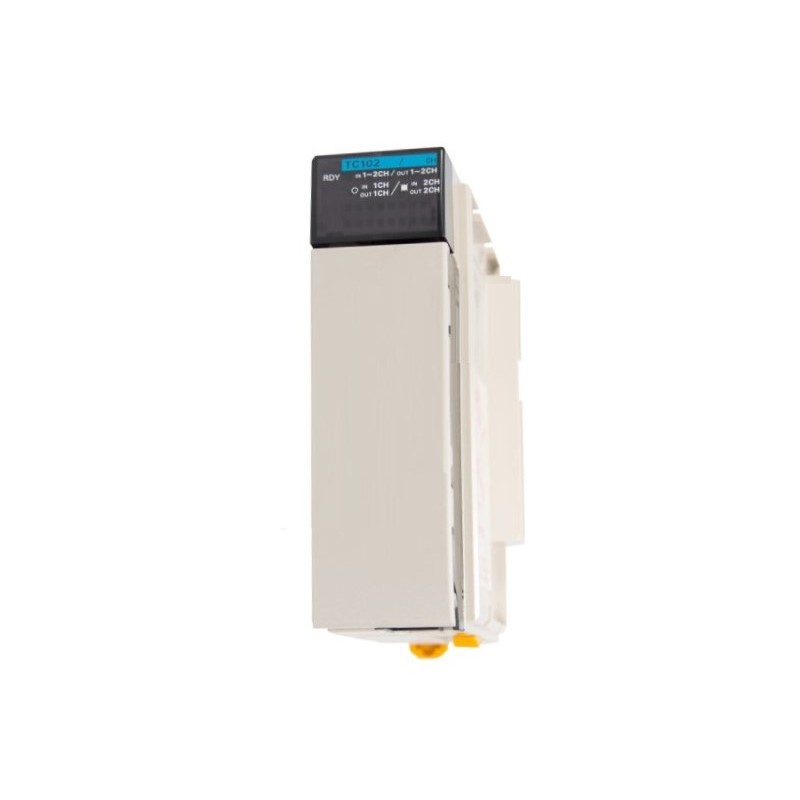

Il modulo OMRON CQM1-TC102 è un’unità di controllo della temperatura progettata per l’integrazione con la serie di PLC CQM1H. Questo modulo offre due ingressi per termoresistenze Pt100 o JPt100 e due uscite a transistor PNP, consentendo il controllo di due loop di temperatura indipendenti.
Specifiche Tecniche
– **Tipo di modulo:** Modulo di controllo della temperatura
– **Serie compatibile:** CQM1H
– **Numero di ingressi e tipo:** 2 – Analogici (termoresistenze Pt100/JPt100)
– **Numero di uscite e tipo:** 2 – Transistor PNP
– **Tensione di alimentazione:** 5 VDC, consumo massimo di 220 mA
– **Montaggio:** Guida DIN
– **Stile di terminazione:** Terminali a vite
– **Caratteristiche:** Supporto per RTD (termoresistenze)
– **Agenzie di approvazione:** CE, CSA, UL
Funzionalità Principali
– **Controllo della temperatura:** Supporta il controllo ON/OFF o PID avanzato per una regolazione precisa della temperatura.
– **Ingressi per termoresistenze:** Compatibile con sensori Pt100 e JPt100, con range di setpoint da -99,9 a 450,0°C (-99,9 a 800,0°F).
– **Uscite a transistor PNP:** Fornisce due uscite a transistor PNP per il controllo di dispositivi esterni.
– **Loop di controllo:** Gestisce due loop di controllo della temperatura, utilizzabili singolarmente o simultaneamente.
Note Importanti
– **Stato del prodotto:** Il modulo CQM1-TC102 è obsoleto e non più in produzione. Si consiglia di considerare moduli sostitutivi come il CJ1W-TC104 per nuove applicazioni.
– **Compatibilità:** Progettato per l’uso con la serie CQM1H di OMRON; assicurarsi della compatibilità con il sistema esistente prima dell’integrazione.
Documentazione e Risorse
Per ulteriori dettagli tecnici, consultare la scheda tecnica disponibile presso i distributori autorizzati o sul sito ufficiale di OMRON.
Avvertenza
Le informazioni fornite sono basate su fonti disponibili al momento e potrebbero essere soggette a modifiche. Si raccomanda di verificare le specifiche più recenti con il produttore o il distributore autorizzato.
