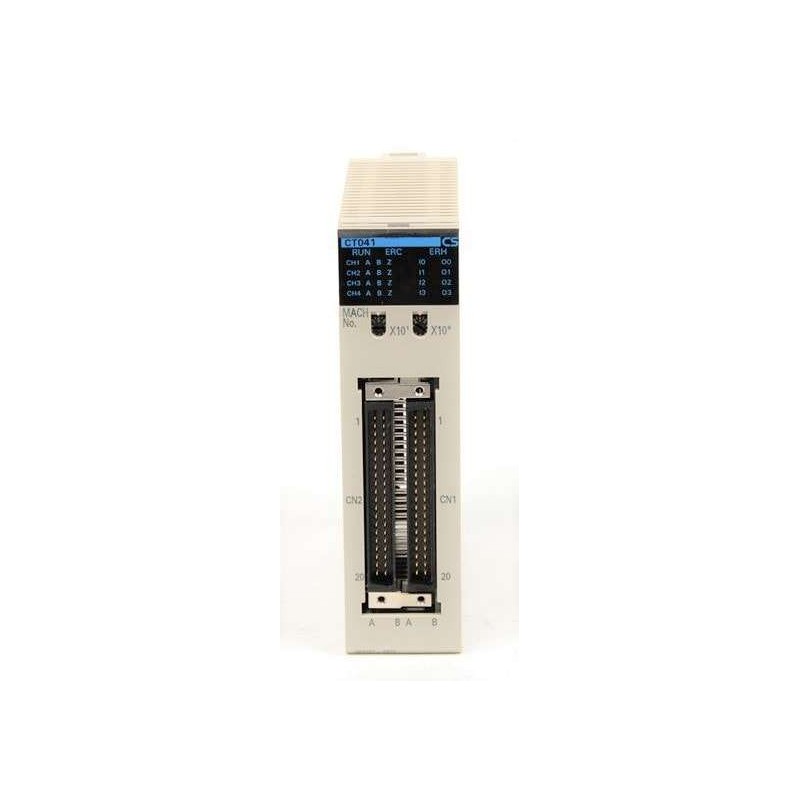

OMRON CS1WCT041

Descrizione del Prodotto

Il modulo OMRON CS1W-CT041 è un’unità contatore ad alta velocità progettata per l’integrazione con i PLC della serie CS1. Supporta fino a 4 canali di conteggio e offre una gamma di funzionalità avanzate per il controllo preciso di applicazioni industriali.

Caratteristiche Principali

• Frequenza di ingresso fino a 500 kHz con ingresso line driver.
• Gamma di conteggio a 32 bit.
• Operatività su 2 o 4 assi.
• Ingressi line driver disponibili a 5 V, 12 V e 24 V DC (fino a 2 assi per ingressi a 5 V o 12 V).
• Supporta modalità di conteggio semplice, ad anello e lineare.
• Supporta input di fase offset, input di impulsi su/giù e input di impulso + direzione.
• 4 uscite di controllo esterne con 16 funzioni configurabili, tra cui apertura/chiusura gate, preset, reset, capture e combinazioni di stop/capture/reset.
• 28 uscite interne con funzioni di confronto zone di valore contatore, confronti target, ritardi, hold, uscite programmabili e impostazioni di isteresi.
• Funzione di misurazione della velocità degli impulsi e registrazione dei dati.
• Le uscite del contatore e gli ingressi di controllo esterni possono attivare task di interrupt nella CPU.
• Impostazioni modificabili durante il funzionamento del modulo.

Specifiche Tecniche

• Numero di canali: 4
• Ingressi encoder A e B, segnali di impulso Z: fino a 2 assi per ingressi a 5 V o 12 V
• Frequenza massima di conteggio: 500 kHz (con ingresso line driver)
• Consumo di corrente: 0,45 A
• Standard di conformità: CE, cULus, Lloyd, NK
• Temperatura di funzionamento: 0°C ~ 55°C
• Peso: 0,54 lb (circa 245 g)

Accessori Inclusi

Il modulo CS1W-CT041 include connettori a 40 pin di tipo saldato C500-CE404 (socket: Fujitsu FCN-361J040-AU, cover: Fujitsu FCN-360C040-J2 o OTAX N360C040J2).

Connettori Applicabili

• Connettore a 40 pin, tipo saldato: Fujitsu FCN-361J040-AU con cover FCN-360C040-J2 o OTAX N360C040J2 (incluso con l’unità)
• Connettore a 40 pin, tipo crimpato: Housing Fujitsu FCN-363J040 o OTAX N363J040; Contatto: Fujitsu FCN-363J-AU o OTAX N363JAU; Cover: Fujitsu FCN-360C040-J2 o OTAX N360C040J2
• Connettore a 40 pin, tipo a pressione: Fujitsu FCN-367J040-AU/F (senza cover)

Unità di Conversione Connettore-Terminale e Cavi di Collegamento

• Unità di conversione connettore-terminale slim con terminali a vite M3: XW2D-40G6
• Cavi di collegamento per connessione con morsettiera:
  • Lunghezza 0,5 m: XW2Z-050B
  • Lunghezza 1,0 m: XW2Z-100B
  • Lunghezza 1,5 m: XW2Z-150B
  • Lunghezza 2,0 m: XW2Z-200B
  • Lunghezza 3,0 m: XW2Z-300B
  • Lunghezza 5,0 m: XW2Z-500B

Applicazioni Tipiche

Il modulo CS1W-CT041 è ideale per applicazioni che richiedono un conteggio ad alta velocità e un controllo preciso, come il monitoraggio della velocità e della posizione in sistemi di automazione industriale, controllo di motori e gestione di processi di produzione che necessitano di un’elevata precisione.

Note

Per ulteriori dettagli e condizioni applicabili agli standard, si consiglia di contattare un rappresentante OMRON.
