OMRON CS1WDRM21V1

Descrizione del Prodotto

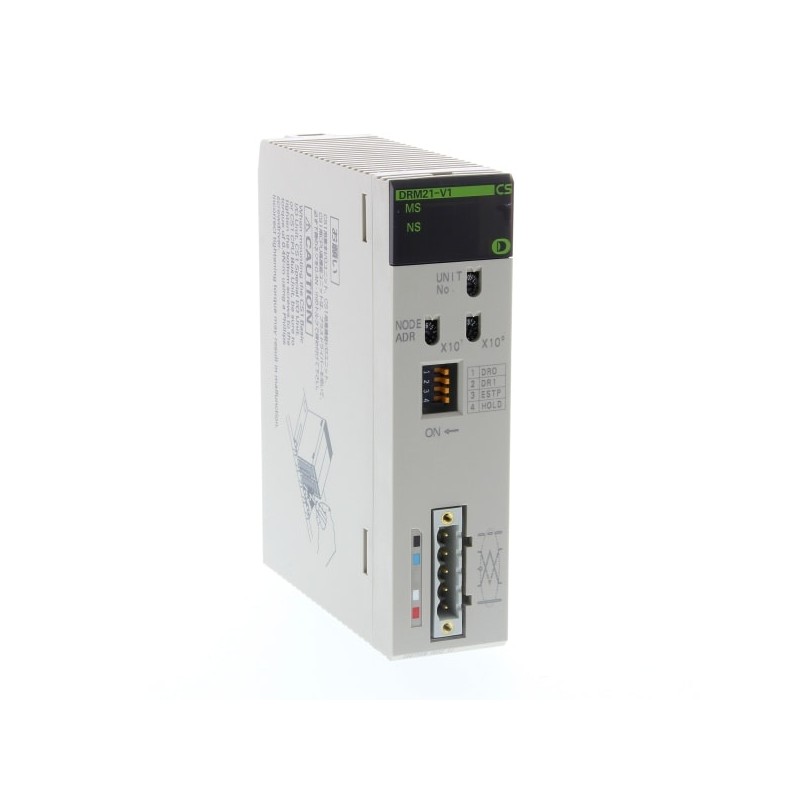

Il modulo CS1W-DRM21-V1 di OMRON è un’unità DeviceNet progettata per la serie CS1, che offre prestazioni e funzionalità di alto livello nel settore. Questo modulo può operare sia come master che come slave, supportando fino a 2.048 punti I/O e garantendo un’elevata simultaneità dei dati. È dotato di funzioni di impostazione e monitoraggio che migliorano l’efficienza nella progettazione e nell’avvio dei sistemi. Inoltre, consente il caricamento e il download dei file di configurazione master e slave tramite schede di memoria, facilitando il debugging e la configurazione del sistema.

Specifiche Tecniche

– Protocollo di Comunicazione: DeviceNet
– Metodi di Connessione: Connessioni multi-drop e a T-branch combinabili per linee trunk e branch
– Velocità di Trasmissione: 500 Kbps, 250 Kbps o 125 Kbps
– Media di Comunicazione: Cavi speciali a 5 fili (2 linee di segnale, 2 linee di alimentazione, 1 linea di schermatura) o cavi piatti speciali a 4 fili (2 linee di segnale, 2 linee di alimentazione)
– Distanze di Comunicazione per Cavi a 5 Fili:
– 500 Kbps: Lunghezza massima della rete 100 m, lunghezza massima della linea di derivazione 6 m, lunghezza totale delle linee di derivazione 39 m
– 250 Kbps: Lunghezza massima della rete 250 m, lunghezza massima della linea di derivazione 6 m, lunghezza totale delle linee di derivazione 78 m
– 125 Kbps: Lunghezza massima della rete 500 m, lunghezza massima della linea di derivazione 6 m, lunghezza totale delle linee di derivazione 156 m
– Distanze di Comunicazione per Cavi Piatti a 4 Fili:
– 500 Kbps: Lunghezza massima della rete 75 m, lunghezza massima della linea di derivazione 6 m, lunghezza totale delle linee di derivazione 35 m
– 250 Kbps: Lunghezza massima della rete 150 m, lunghezza massima della linea di derivazione 6 m, lunghezza totale delle linee di derivazione 48 m
– 125 Kbps: Lunghezza massima della rete 265 m, lunghezza massima della linea di derivazione 6 m, lunghezza totale delle linee di derivazione 135 m
– Alimentazione di Comunicazione: 24 V DC forniti esternamente
– Numero Massimo di Nodi: 64 nodi (inclusi master, slave e configuratore)
– Consumo di Corrente: Comunicazione: 30 mA max; Circuito interno: 290 mA max
– Numero Massimo di Slave Collegabili: 63 (per I/O remoto e servizio di messaggi espliciti)
– Numero Massimo di Punti I/O:
– Allocazioni fisse: 2.048 punti come master, 32 punti come slave
– Allocazioni definite dall’utente: Fino a 32.000 punti come master, 4.800 punti come slave
– Numero Massimo di Unità Montabili su PLC:
– Allocazioni fisse: 3
– Allocazioni definite dall’utente: 16
– Peso: 172 g max

Certificazioni e Standard

Il modulo CS1W-DRM21-V1 è conforme agli standard internazionali UL, CSA, NK, Lloyd e CE, garantendo affidabilità e sicurezza nelle applicazioni industriali.

Note

Per ulteriori dettagli e informazioni aggiornate, si consiglia di consultare la documentazione ufficiale di OMRON o contattare un rappresentante autorizzato.
