OMRON D4NL4GFAB

Descrizione del Prodotto

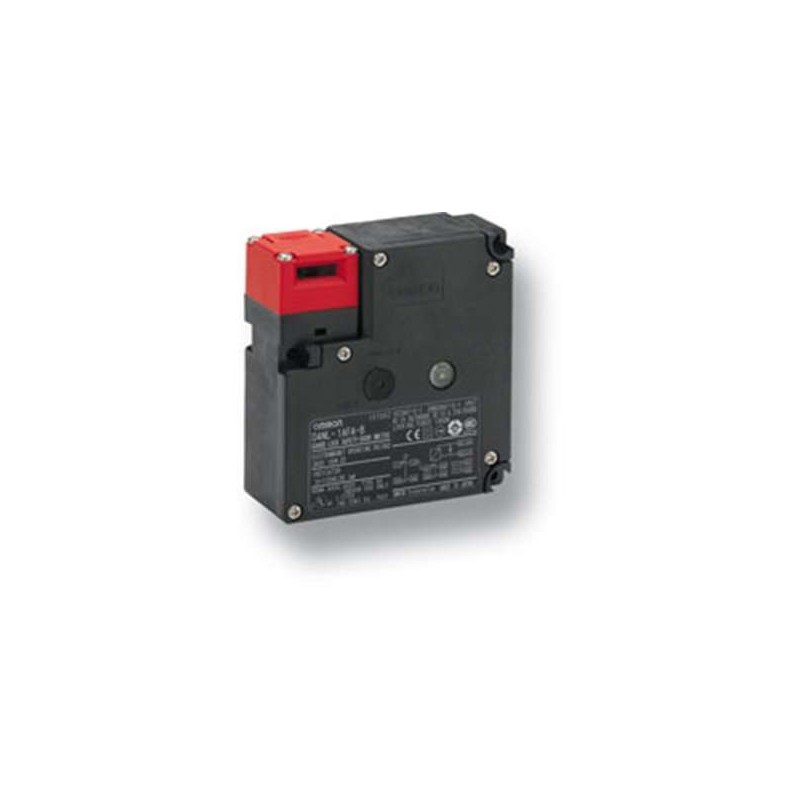

L’OMRON D4NL-4GFA-B è un interruttore di sicurezza con blocco a chiave progettato per garantire la sicurezza delle porte in applicazioni industriali. Offre una forza di ritenuta fino a 1.300 N e presenta una custodia in plastica con testa in plastica. Il dispositivo è dotato di un indicatore LED arancione per segnalare lo stato operativo. ([industrial.omron.eu](https://industrial.omron.eu/en/products/D4NL-4HFA-B?utm_source=openai))

Specifiche Tecniche

– **Tipo di interruttore:** Azionato a chiave
– **Materiale della custodia:** Plastica
– **Materiale della testa:** Plastica
– **Temperatura ambiente operativa:** Da -10°C a 55°C
– **Metodo di connessione:** Terminali a vite
– **Forza di ritenuta:** 1.300 N
– **Contatti porta NC:** 3
– **Contatti monitoraggio blocco NC:** 1
– **Contatti monitoraggio blocco NO:** 1
– **Tipo di chiave di blocco/rilascio:** Chiave standard
– **Posizione della chiave di blocco/rilascio:** Inferiore
– **Tensione del solenoide:** 24 V
– **Indicatore LED:** Arancione
– **Grado di protezione:** IP67
– **Dimensione del condotto:** M20
– **Numero di condotti:** 2
– **Azione dell’interruttore:** Azione lenta
– **Forma:** Cuboide
– **Lunghezza totale del sensore:** 95 mm
– **Altezza del sensore:** 35,5 mm
– **Larghezza del sensore:** 88,5 mm
– **Logica di blocco/rilascio:** Alimentazione per sbloccare (blocco meccanico)
([industrial.omron.eu](https://industrial.omron.eu/en/products/D4NL-4HFA-B?utm_source=openai))

Caratteristiche del Solenoide

– **Tensione operativa nominale (100% ED):** 24 VDC +10%, -15%
– **Consumo di corrente:** Circa 200 mA
– **Classe di isolamento:** Classe B (130°C max.)
([ia.omron.com](https://www.ia.omron.com/products/family/1357/specification.html?utm_source=openai))

Caratteristiche dell’Indicatore

– **Tipo:** LED
– **Tensione nominale:** 10-115 VAC/VDC
– **Corrente di dispersione:** Circa 1 mA
– **Colore (LED):** Arancione
([ia.omron.com](https://www.ia.omron.com/products/family/1357/specification.html?utm_source=openai))

Caratteristiche Generali

– **Tipo di interblocco:** Tipo 2 (EN ISO 14119)
– **Livello di codifica:** Basso (EN ISO 14119)
– **Durata meccanica:** Minimo 1.000.000 operazioni
– **Durata elettrica:** Minimo 500.000 operazioni (carico resistivo da 3 A a 250 VAC)
– **Velocità operativa:** 0,05-0,5 m/s
– **Frequenza operativa:** Massimo 30 operazioni/minuto
([ia.omron.com](https://www.ia.omron.com/products/family/1357/specification.html?utm_source=openai))

Certificazioni

– **TÜV (EN60947-5-1), CCC (GB/T 14048.5):**
– **Categoria di utilizzo:** AC-15, DC-13
– **Corrente operativa nominale (Ie):** 3 A (AC), 0,27 A (DC)
– **Tensione operativa nominale (Ue):** 240 V (AC), 250 V (DC)
– **UL/CSA (UL508, CSA C22.2 No. 14):**
– **A300:**
– **Tensione nominale:** 120 VAC, 240 VAC
– **Corrente di trasporto:** 10 A
– **Corrente di chiusura:** 60 A (120 VAC), 30 A (240 VAC)
– **Corrente di apertura:** 6 A (120 VAC), 3 A (240 VAC)
– **Volt-ampere:** 7.200 VA (chiusura), 720 VA (apertura)
– **Q300:**
– **Tensione nominale:** 125 VDC, 250 VDC
– **Corrente di trasporto:** 2,5 A
– **Corrente di chiusura:** 0,55 A (125 VDC), 0,27 A (250 VDC)
– **Corrente di apertura:** 0,55 A (125 VDC), 0,27 A (250 VDC)
– **Volt-ampere:** 69 VA (chiusura), 69 VA (apertura)
([ia.omron.com](https://www.ia.omron.com/products/family/1357/specification.html?utm_source=openai))

Dimensioni

– **Lunghezza totale:** 95 mm
– **Altezza:** 35,5 mm
– **Larghezza:** 88,5 mm
([ia.omron.com](https://www.ia.omron.com/products/family/1357/dimension.html?utm_source=openai))

Accessori

– **D4DS-K1:** Chiave di azionamento per montaggio orizzontale
– **D4DS-K2:** Chiave di azionamento per montaggio verticale
– **D4DS-K3:** Chiave di azionamento per montaggio orizzontale regolabile
– **D4DS-K5:** Chiave di azionamento per montaggio orizzontale/verticale con angolazione regolabile
([industrial.omron.eu](https://industrial.omron.eu/en/products/D4NL-4HFA-B?utm_source=openai))
