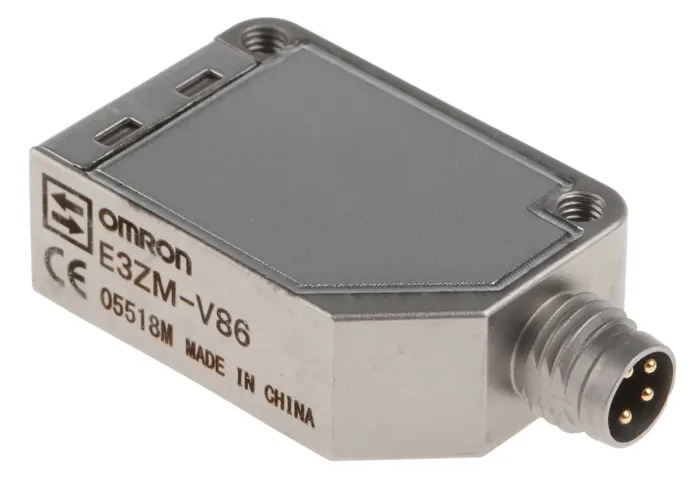

OMRON E3ZMV86

Descrizione del Prodotto

Il sensore fotoelettrico compatto per il rilevamento di marcature a colori OMRON E3ZM-V86 è progettato per applicazioni industriali che richiedono un rilevamento preciso e rapido delle marcature su oggetti in movimento. Grazie al suo design compatto e alla robusta custodia in acciaio inossidabile SUS316L, è ideale per ambienti difficili e applicazioni nel settore alimentare.

Caratteristiche Principali

• Rilevamento di marcature a colori con metodo di riflessione diffusa.
• Distanza di rilevamento: 12±2 mm.
• Sorgente luminosa: LED bianco (450-700 nm).
• Tempo di risposta rapido: massimo 50 μs.
• Regolazione della sensibilità tramite metodo di insegnamento (teaching).
• Grado di protezione: IP67 e IP69K, garantendo resistenza all’acqua e agli agenti chimici.
• Connessione tramite connettore M8 a 4 pin.
• Uscita PNP open collector.

Specifiche Tecniche

• Metodo di rilevamento: Riflettente diffuso (rilevamento di marcature).
• Distanza di rilevamento: 12±2 mm.
• Diametro del punto luminoso: massimo 2 mm.
• Sorgente luminosa: LED bianco (450-700 nm).
• Tensione di alimentazione: 10-30 VDC, inclusa ondulazione (p-p) del 10%.
• Consumo di corrente: massimo 25 mA.
• Consumo di potenza: massimo 750 mW (a 30 VDC).
• Uscita di controllo: PNP open collector, tensione massima di alimentazione del carico: 30 VDC, corrente del carico: massimo 100 mA, tensione residua: massimo 2 V.
• Modalità operative: Impostate nell’ordine dell’operazione di insegnamento.
• Tempo di risposta: Operazione o reset: massimo 50 μs.
• Regolazione della sensibilità: Metodo di insegnamento.
• Illuminazione ambientale: Lampada a incandescenza: massimo 3.000 lx, luce solare: massimo 10.000 lx.
• Intervallo di temperatura ambiente: Operativo: -40 a 60°C, Conservazione: -40 a 70°C (senza formazione di ghiaccio o condensa).
• Intervallo di umidità ambiente: Operativo: 35% a 85%, Conservazione: 35% a 95% (senza condensa).
• Resistenza all’isolamento: minimo 20 MΩ (a 500 VDC).
• Resistenza dielettrica: 1.000 VAC a 50/60 Hz per 1 minuto.
• Resistenza alle vibrazioni (distruzione): 10 a 55 Hz, ampiezza doppia di 1,5 mm per 2 ore ciascuna nelle direzioni X, Y e Z.
• Resistenza agli urti (distruzione): 500 m/s² per 3 volte ciascuna nelle direzioni X, Y e Z.
• Grado di protezione: IEC 60529: IP67, DIN 40050-9: IP69K.
• Metodo di connessione: Connettore M8 a 4 pin.
• Indicatori: Indicatore di funzionamento (giallo), Indicatore di stabilità (verde), Indicatore di insegnamento (rosso).
• Peso (stato confezionato): Modelli con connettore: circa 35 g.
• Materiali:
  • Custodia: SUS316L.
  • Lente: PMMA (polimetilmetacrilato).
  • Indicazione: PES (polisulfone).
  • Pulsanti: Gomma fluorurata.
  • Cavo: PVC (cloruro di polivinile).
• Accessori: Foglio di istruzioni (Nota: le staffe di montaggio sono acquistate separatamente).

Applicazioni Tipiche

• Rilevamento di marcature a colori su linee di produzione ad alta velocità.
• Applicazioni nel settore alimentare grazie alla custodia in acciaio inossidabile resistente ai detergenti.
• Ambienti con requisiti igienici elevati grazie al grado di protezione IP69K.

Note

• La distanza di rilevamento può variare in base alla combinazione di colori. Si consiglia di consultare la scheda tecnica per dettagli specifici.
• Non piegare il cavo a temperature inferiori a -25°C.
• Il grado di protezione IP69K garantisce resistenza a getti d’acqua ad alta pressione e alta temperatura, secondo lo standard DIN 40050, Parte 9.
