Descrizione del Prodotto

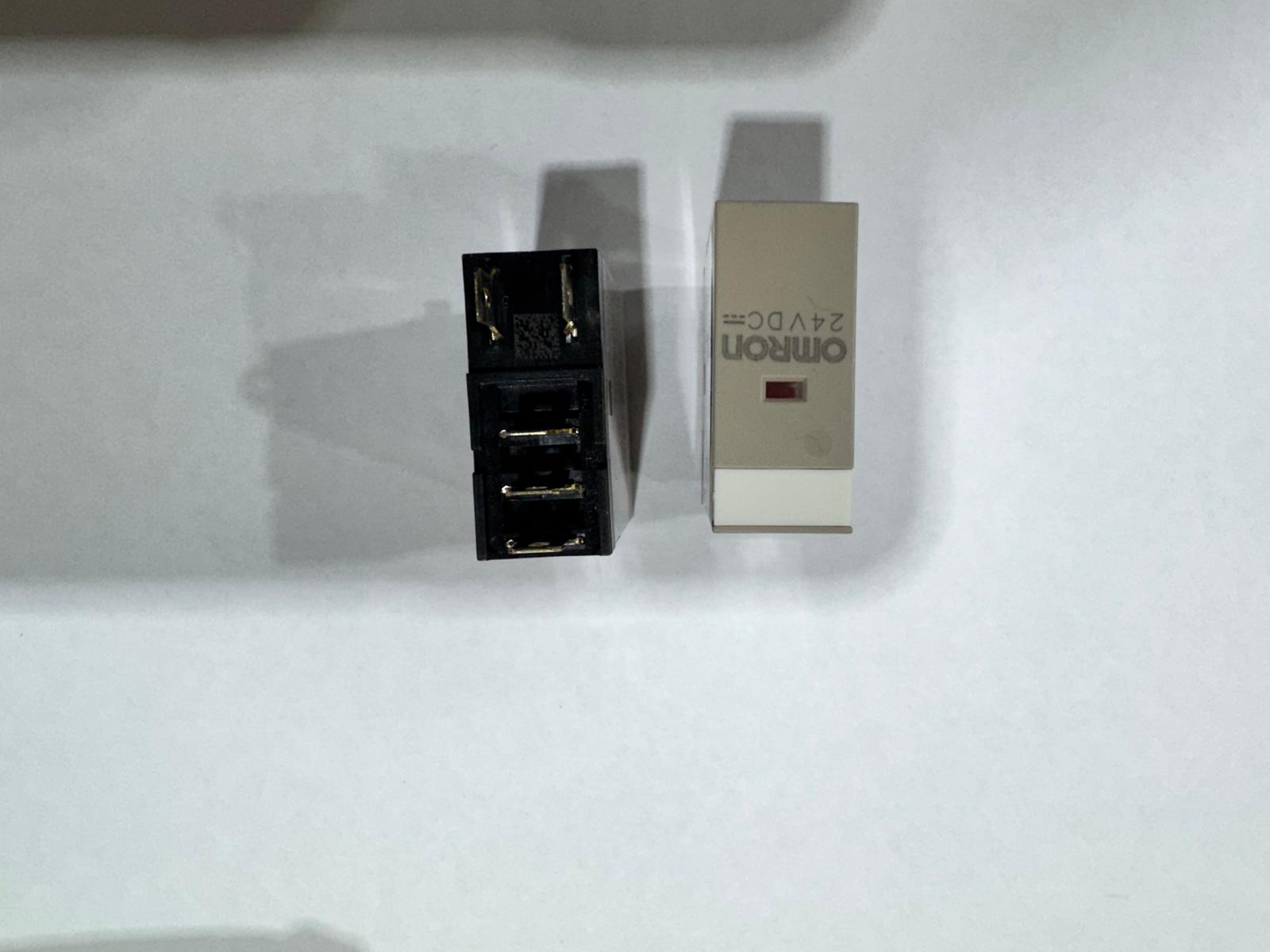

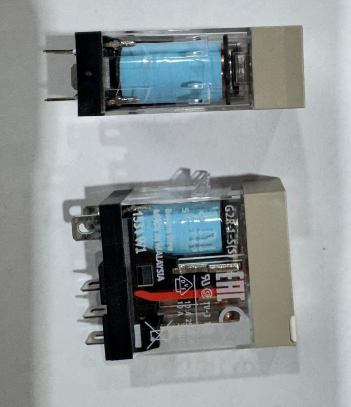

Il relè OMRON G2R-1-SD DC24 è un relè elettromagnetico monostabile a 1 polo con contatti SPDT (Single Pole Double Throw), progettato per applicazioni generali e di interfaccia. È dotato di un diodo integrato per la soppressione dei picchi di tensione e di un indicatore meccanico per la visualizzazione dello stato operativo. Il relè presenta un involucro trasparente che consente una facile ispezione visiva dei componenti interni.
Specifiche Tecniche
Tensione della Bobina: 24 V DC
Corrente della Bobina: 21,6 mA
Resistenza della Bobina: 1.113 Ω
Consumo di Potenza della Bobina: Circa 0,53 W
Forma dei Contatti: SPDT (1 Form C)
Materiale dei Contatti: Lega di Argento (AgSnIn)
Carico Nominale dei Contatti:
- 10 A a 250 V AC (carico resistivo)
- 7,5 A a 250 V AC (carico induttivo con cosφ = 0,4)
- 10 A a 30 V DC (carico resistivo)
- 5 A a 30 V DC (carico induttivo con L/R = 7 ms)
Tensione Massima di Commutazione: 440 V AC, 125 V DC
Corrente Massima di Commutazione: 10 A
Potenza Massima di Commutazione:
- 2.500 VA (carico resistivo)
- 1.875 VA (carico induttivo con cosφ = 0,4)
- 300 W (carico resistivo)
- 150 W (carico induttivo con L/R = 7 ms)
Resistenza di Isolamento: Minimo 1.000 MΩ a 500 V DC
Rigidità Dielettrica:
- Tra bobina e contatti: 5.000 V AC per 1 minuto
- Tra contatti dello stesso polo: 1.000 V AC per 1 minuto
Tempo di Azionamento: Massimo 15 ms
Tempo di Rilascio: Massimo 20 ms
Frequenza Operativa Massima:
- Meccanica: 18.000 operazioni/ora
- Carico nominale: 1.800 operazioni/ora
Durata Meccanica: Minimo 20 milioni di operazioni
Durata Elettrica: Minimo 100.000 operazioni al carico nominale
Temperatura di Funzionamento: Da -40°C a 70°C (senza congelamento o condensazione)
Umidità di Funzionamento: Dal 5% all’85%
Metodo di Montaggio: Su zoccolo
Terminali: A innesto
Dimensioni: 29 x 13 x 35,5 mm
Peso: Circa 20 g
Caratteristiche Principali
- Diodo integrato per la soppressione dei picchi di tensione
- Indicatore meccanico per la visualizzazione dello stato operativo
- Involucro trasparente per una facile ispezione visiva
- Compatibile con zoccoli standard per un’installazione semplice
- Elevata capacità di commutazione e lunga durata operativa
Applicazioni Tipiche
- Automazione industriale
- Controllo di macchinari
- Sistemi di interfaccia
- Applicazioni generali di commutazione
Accessori Compatibili
- Zoccoli: P2RFZ-05, P2RFZ-05-E, P2RF-05-PU, P2R-057P, P2R-05A, P2R-05P
Certificazioni e Conformità
- CE
- CSA
- UL
- VDE
Note
Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare il datasheet ufficiale fornito da OMRON.
