OMRON G2R1SNDI24VDCS

Descrizione del Prodotto

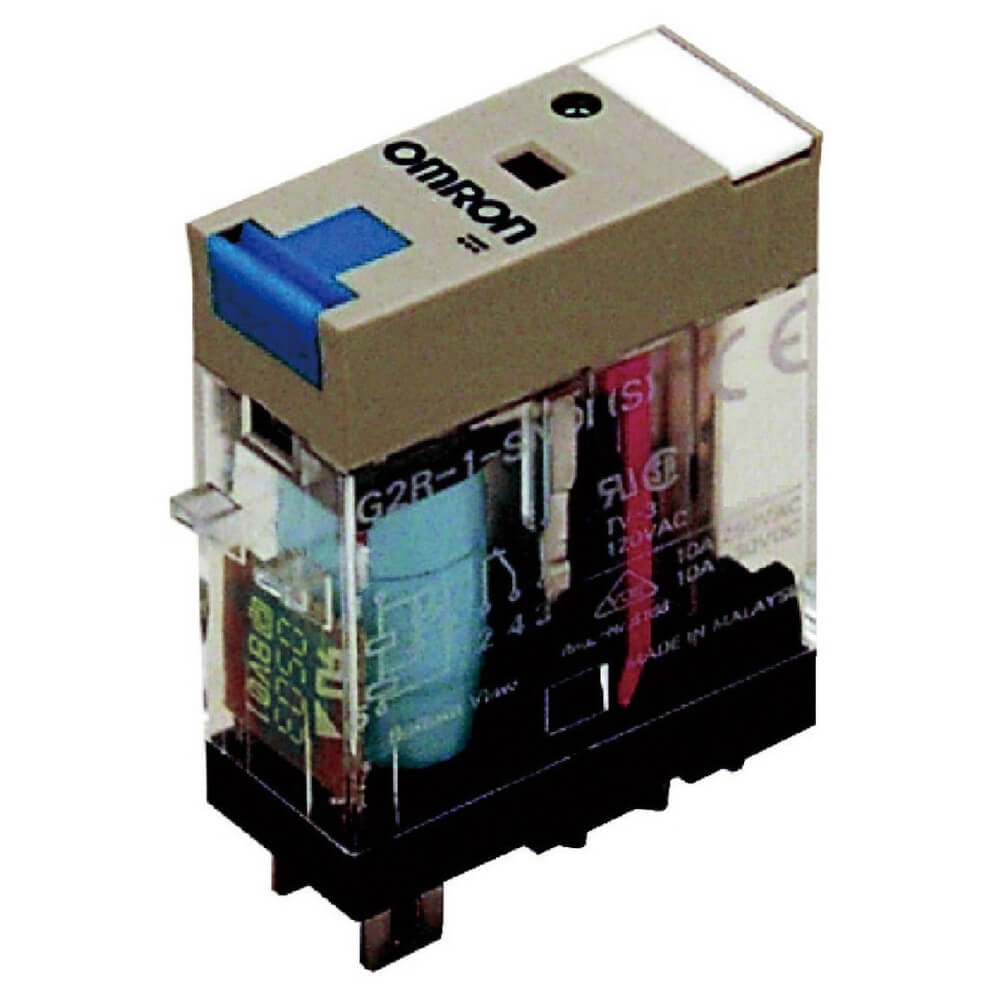

Il relè OMRON G2R-1-SNDI 24VDC (S) è un relè elettromeccanico monostabile a 1 polo con contatto in scambio (SPDT), progettato per applicazioni generali e di interfaccia. È dotato di terminali a innesto, indicatore LED, diodo di protezione, pulsante di test bloccabile, indicatore meccanico e custodia trasparente.

Specifiche Tecniche

– Metodo di montaggio: Con zoccolo a innesto
– Numero di poli: 1
– Tensione della bobina: 24 VDC
– Corrente nominale di trasporto: 10 A
– Materiale dei contatti: Lega di AgSnIn
– Descrizione dei contatti: SPDT (1 contatto in scambio)
– Caratteristiche: Diodo, LED, pulsante di test, custodia trasparente, indicatore meccanico
– Tipo di terminale: A innesto

Prestazioni Elettriche

– Resistenza della bobina: 1.113 Ω
– Tensione di funzionamento: 70% max. della tensione nominale
– Tensione di rilascio: 15% min. della tensione nominale
– Tensione massima: 110% della tensione nominale
– Consumo di potenza: Circa 0,53 W
– Carico nominale dei contatti: 250 VAC 10 A (carico resistivo); 250 VAC 7,5 A (carico induttivo con cosφ = 0,4); 30 VDC 10 A (carico resistivo); 30 VDC 5 A (carico induttivo con L/R = 7 ms)
– Tensione massima di contatto: 440 VAC, 125 VDC
– Corrente massima di contatto: AC: 10 A; DC: 10 A
– Potenza di commutazione massima: 2.500 VA (carico resistivo); 1.875 VA (carico induttivo con cosφ = 0,4); 300 W (carico resistivo); 150 W (carico induttivo con L/R = 7 ms)

Prestazioni Meccaniche

– Resistenza di contatto: 100 mΩ max. (metodo della caduta di tensione con 5 VDC 1 A)
– Tempo di funzionamento: 15 ms max. (con potenza operativa nominale applicata, escluso il rimbalzo dei contatti)
– Tempo di rilascio: 20 ms max. (con potenza operativa nominale applicata, escluso il rimbalzo dei contatti)
– Frequenza operativa massima: Meccanica: 18.000 operazioni/ora; Carico nominale: 1.800 operazioni/ora
– Resistenza all’isolamento: Tra bobina e contatti: 1.000 MΩ min. (a 500 VDC); Tra contatti della stessa polarità: 1.000 MΩ min. (a 500 VDC)
– Rigidità dielettrica: Tra bobina e contatti: 5.000 VAC 50/60 Hz 1 min; Tra contatti della stessa polarità: 1.000 VAC 50/60 Hz 1 min
– Resistenza alle vibrazioni (distruzione): 10 a 55 a 10 Hz, 0,75 mm di ampiezza singola (1,5 mm di ampiezza doppia)
– Resistenza alle vibrazioni (malfunzionamento): 10 a 55 a 10 Hz, 0,75 mm di ampiezza singola (1,5 mm di ampiezza doppia)
– Resistenza agli urti (distruzione): 1.000 m/s²
– Resistenza agli urti (malfunzionamento): Energizzato: 200 m/s²; Non energizzato: 100 m/s²
– Durata (meccanica): 20 milioni di operazioni min. (frequenza di commutazione 18.000 operazioni/ora)
– Durata (elettrica): 100.000 operazioni min. (carico nominale, frequenza di commutazione 1.800 operazioni/ora)
– Tasso di guasto: 100 mA a 5 VDC (livello di guasto: valore preferenziale, frequenza di commutazione: 120 operazioni al minuto)

Condizioni Ambientali

– Temperatura ambiente (operativa): -40 a 70 °C (senza congelamento o condensa)
– Umidità ambiente (operativa): 5 a 85%

Dimensioni e Peso

– Dimensioni (L x A x P): 13 mm x 29 mm x 35,5 mm
– Peso: Circa 20 g

Certificazioni e Conformità

– Approvazioni: CE, CSA, LR, UR, VDE

Accessori Compatibili

– Zoccoli applicabili: P2RFZ-05, P2RFZ-05-E, P2RF-05-PU, P2R-057P, P2R-05A, P2R-05P

Note

Per ulteriori dettagli e informazioni aggiornate, si consiglia di consultare la documentazione ufficiale fornita da OMRON o di contattare un rappresentante autorizzato.
