OMRON G2R2SND24DC

Descrizione del Prodotto

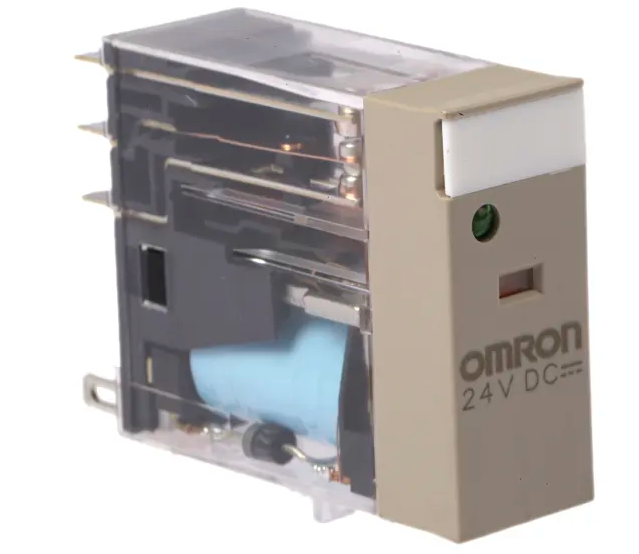

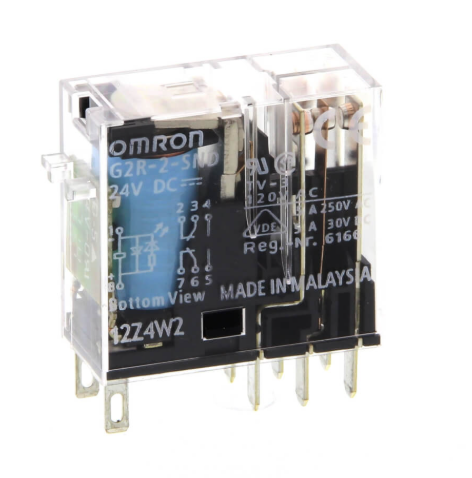

Il relè OMRON G2R-2-SND 24VDC (S) è un relè elettromeccanico a due poli (DPDT) con bobina a 24 V DC, progettato per applicazioni industriali generali. È dotato di terminali a innesto, indicatore LED, indicatore meccanico e diodo di soppressione della sovratensione.

Specifiche Tecniche

– **Configurazione dei contatti**: DPDT (2 Form C)
– **Tensione nominale della bobina**: 24 V DC
– **Corrente nominale della bobina**: 25,6 mA
– **Resistenza della bobina**: 1.113 Ω
– **Tensione di funzionamento**: 70% max. della tensione nominale
– **Tensione di rilascio**: 15% min. della tensione nominale
– **Tensione massima**: 110% della tensione nominale
– **Consumo di potenza della bobina**: Circa 0,53 W
– **Corrente nominale per contatto**: 5 A
– **Tensione di commutazione massima**: 380 V AC, 125 V DC
– **Potenza di commutazione massima**: 1.250 VA (carico resistivo), 500 VA (carico induttivo con cosφ = 0,4), 150 W (carico resistivo), 90 W (carico induttivo con L/R = 7 ms)
– **Resistenza di contatto**: 100 mΩ max. (metodo della caduta di tensione con 5 V DC 1 A)
– **Tempo di funzionamento**: 15 ms max. (con potenza operativa nominale applicata, escluso il rimbalzo dei contatti)
– **Tempo di rilascio**: 20 ms max. (con potenza operativa nominale applicata, escluso il rimbalzo dei contatti)
– **Frequenza operativa massima**: Meccanica: 18.000 operazioni/ora; Carico nominale: 1.800 operazioni/ora
– **Resistenza di isolamento**: Tra bobina e contatti: 1.000 MΩ min. (a 500 V DC); Tra contatti della stessa polarità: 1.000 MΩ min. (a 500 V DC); Tra contatti di polarità diversa: 1.000 MΩ min. (a 500 V DC)
– **Rigidità dielettrica**: Tra bobina e contatti: 5.000 V AC 50/60 Hz per 1 min; Tra contatti della stessa polarità: 1.000 V AC 50/60 Hz per 1 min; Tra contatti di polarità diversa: 3.000 V AC 50/60 Hz per 1 min
– **Resistenza alle vibrazioni (distruzione)**: 10 a 55 a 10 Hz, ampiezza singola di 0,75 mm (ampiezza doppia di 1,5 mm)
– **Resistenza alle vibrazioni (malfunzionamento)**: 10 a 55 a 10 Hz, ampiezza singola di 0,75 mm (ampiezza doppia di 1,5 mm)
– **Resistenza agli urti (distruzione)**: 1.000 m/s²
– **Resistenza agli urti (malfunzionamento)**: Energizzato: 200 m/s²; Non energizzato: 100 m/s²
– **Durata (meccanica)**: 20 milioni di operazioni min. (frequenza di commutazione 18.000 operazioni/ora)
– **Durata (elettrica)**: 100.000 operazioni min. (carico nominale, frequenza di commutazione 1.800 operazioni/ora)
– **Tasso di guasto**: 10 mA a 5 V DC (livello di guasto: valore preferenziale, frequenza di commutazione: 120 operazioni al minuto)
– **Temperatura ambiente (operativa)**: -40 a 70 °C (senza congelamento o condensa)
– **Umidità ambiente (operativa)**: 5 a 85%
– **Peso**: Circa 20 g
– **Metodo di montaggio**: Zoccolo
– **Zoccoli applicabili**: P2RFZ-08, P2RFZ-08-E, P2RF-08-PU, P2R-08P, P2R-087P, P2R-08A

Caratteristiche Aggiuntive

– **Indicatore operativo**: LED/Indicatore meccanico
– **Soppressore di sovratensione della bobina**: Diodo
– **Struttura del terminale**: Terminale a innesto
– **Grado di protezione**: Tipo chiuso (copertura)

Dimensioni

– **Dimensioni esterne**: 29 x 13 x 35,5 mm

Certificazioni

– **Approvazioni**: CE, CSA, LR, UR, VDE

Note

– **Accessori compatibili**: P2R-08A, P2R-08P, P2R-087P, P2RF-08, P2RF-08-E

Per ulteriori dettagli, consultare la scheda tecnica ufficiale di OMRON.
