OMRON G3PJ225BDC1224

Descrizione del Prodotto

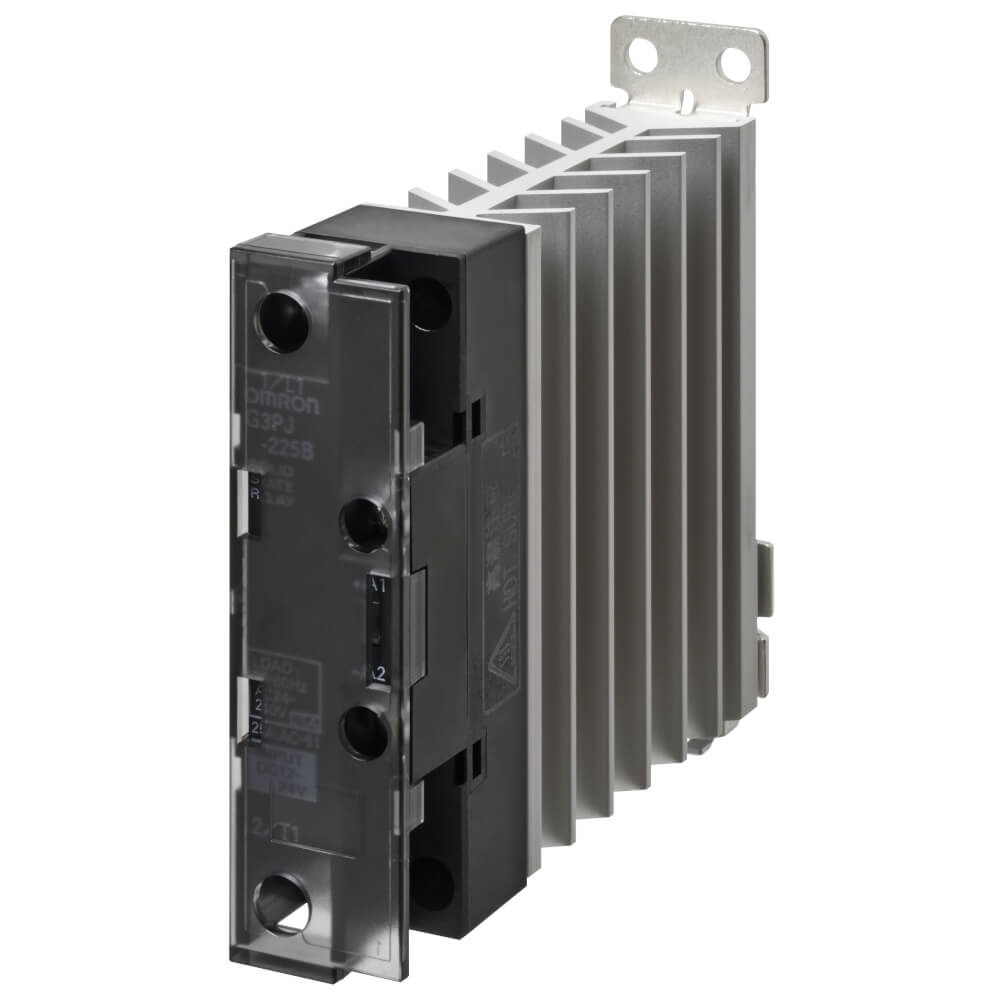

Il relè statico monofase OMRON G3PJ-225B DC12-24 è progettato per il controllo di carichi resistivi, come riscaldatori, con una corrente nominale fino a 27 A e una tensione di carico compresa tra 24 e 240 V AC. È dotato di un dissipatore di calore integrato e supporta il montaggio su guida DIN o a vite.

Specifiche Tecniche

Applicazione: Controllo di potenza

Numero di fasi: 1

Numero di poli: 1

Metodo di montaggio: Guida DIN/vite

Tipo di terminale: Vite

Indicatore LED: Sì

Tensione operativa nominale AC: 24-240 V

Intervallo di tensione operativa AC: 19-264 V

Corrente operativa nominale Ie in AC-1: 27 A

Corrente di carico nominale con montaggio ravvicinato: 25 A

Valore I²t permesso: 1260 A²s

Altezza del prodotto (non imballato): 100 mm

Larghezza del prodotto (non imballato): 22,5 mm

Profondità del prodotto (non imballato): 100 mm

Tensione di alimentazione DC: 12-24 V

Corrente di controllo massima: 7 mA

Tensione di attivazione massima: 9,6 V

Tensione di rilascio minima: 1 V

Temperatura operativa massima: 80 °C

Temperatura operativa minima: -30 °C

Isolamento: Phototriac

Commutazione al passaggio per zero: Sì

Caratteristiche Principali

– Relè statico monofase con capacità di carico fino a 27 A.

– Tensione di carico operativa da 24 a 240 V AC.

– Tensione di controllo da 12 a 24 V DC.

– Montaggio su guida DIN o a vite per una facile installazione.

– Terminali a vite per connessioni sicure.

– Indicatore LED per lo stato operativo.

– Funzione di commutazione al passaggio per zero per ridurre le interferenze elettromagnetiche.

– Dissipatore di calore integrato per una gestione termica efficiente.

Applicazioni Tipiche

– Controllo di riscaldatori elettrici.

– Applicazioni industriali che richiedono il controllo di carichi resistivi.

– Sistemi di automazione industriale.

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare il manuale del prodotto disponibile sul sito ufficiale di OMRON.
