OMRON G3SDZ01PPC24VDC

Descrizione del Prodotto

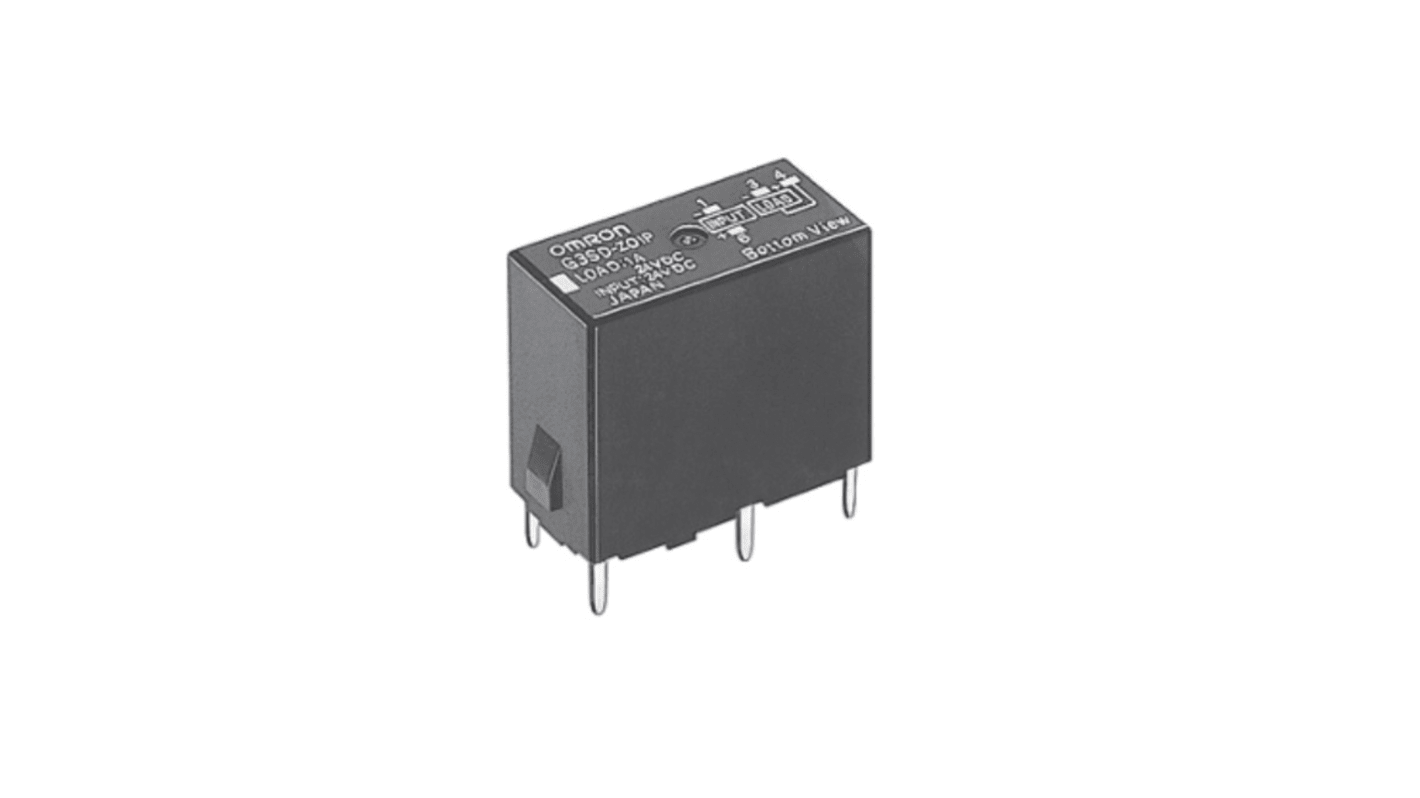

Il relè a stato solido OMRON G3SD-Z01P-DC24 è un dispositivo compatto progettato per applicazioni di commutazione in corrente continua. Offre un isolamento elevato tra ingresso e uscita, garantendo affidabilità e sicurezza nelle operazioni di commutazione.

Caratteristiche Principali

– Design ultra-compatto in package DIP (Dual In-line Package).

– Compatibilità con i terminali dei relè elettromagnetici serie G6B.

– Possibilità di montaggio ravvicinato per ottimizzare lo spazio sulla scheda.

– Elevato isolamento di 2.500 VAC tra ingresso e uscita.

Specifiche Tecniche

Ingresso

– Tensione nominale: 24 VDC

– Intervallo di tensione operativa: 19,2 VDC – 28,8 VDC

– Tensione di attivazione massima: 19,2 VDC

– Tensione di rilascio minima: 1 VDC

– Impedenza: 2,8 kΩ ±20%

Uscita

– Tensione nominale di carico: 4 VDC – 24 VDC

– Intervallo di tensione di carico: 3 VDC – 26 VDC

– Corrente di carico: 0,01 A – 1 A (varia in base alla temperatura ambiente)

– Corrente di spunto: 3 A (10 ms)

Caratteristiche

– Tempo di attivazione: 1 ms massimo

– Tempo di rilascio: 1 ms massimo

– Caduta di tensione in stato ON: 1,5 V massimo

– Corrente di dispersione: 0,1 mA massimo (a 26 VDC)

– Resistenza di isolamento: 100 MΩ minimo (a 500 VDC)

– Resistenza dielettrica: 2.500 VAC, 50/60 Hz per 1 minuto tra ingresso e uscita

– Resistenza alle vibrazioni: 10 a 55 a 10 Hz, ampiezza singola di 0,75 mm (ampiezza doppia di 1,5 mm)

– Resistenza agli urti: 1.000 m/s²

– Temperatura di stoccaggio: -30°C a 100°C (senza formazione di ghiaccio o condensa)

– Temperatura operativa ambiente: -30°C a 80°C (senza formazione di ghiaccio o condensa)

– Umidità operativa ambiente: 45% a 85% RH

– Peso: circa 13 g

Applicazioni Tipiche

– Automazione industriale

– Controllo di motori DC

– Sistemi di controllo PLC

– Apparecchiature di test e misurazione

Note

– La corrente di carico applicabile varia in base alla temperatura ambiente. Si prega di consultare i dati di riferimento “Corrente di carico vs. Temperatura ambiente” per ulteriori dettagli.

– Per garantire prestazioni ottimali, assicurarsi che le condizioni operative rientrino nei limiti specificati.

Per ulteriori informazioni, consultare la scheda tecnica ufficiale del prodotto fornita da OMRON. ([omron-ap.com](https://www.omron-ap.com/products/family/2816/specification.html?utm_source=openai))
