OMRON G7SA3A1B24DC

Descrizione del Prodotto

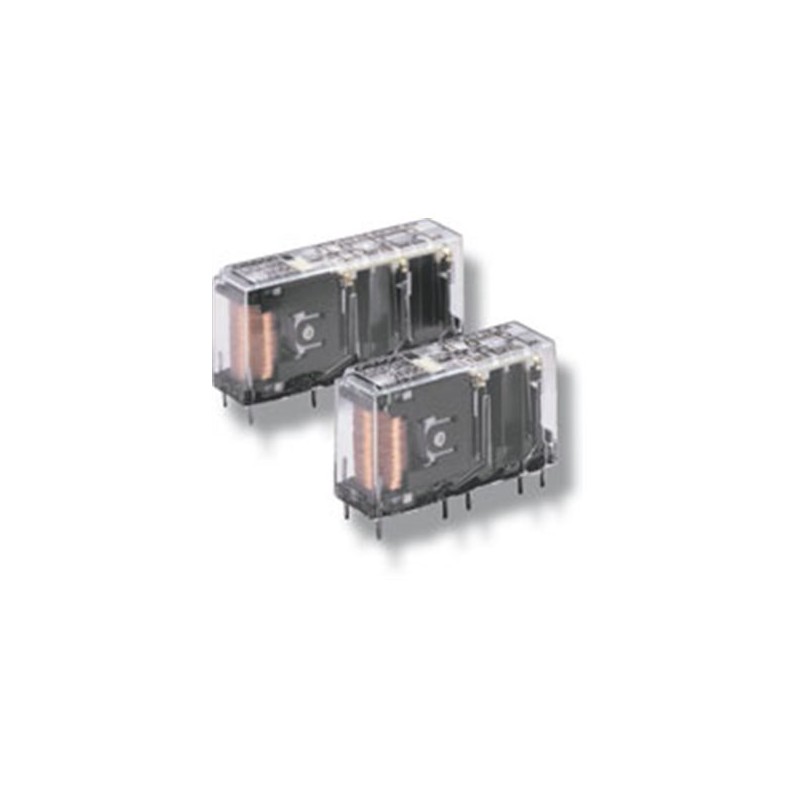

Il relè di sicurezza OMRON G7SA-3A1B-DC24 è progettato per applicazioni che richiedono contatti a guida forzata conformi alla norma EN 50205. Offre un isolamento rinforzato tra ingressi e uscite, garantendo un’elevata affidabilità operativa.

Caratteristiche Principali

– Contatti a guida forzata conformi alla norma EN 50205.

– Basso consumo energetico.

– Isolamento rinforzato tra ingressi e uscite.

– Disponibile in configurazioni a 4 e 6 poli.

– Compatibile con zoccoli dotati di tecnologia Push-In Plus.

Specifiche Tecniche

Bobina

– Tensione nominale: 24 V DC.

– Corrente nominale: 15 mA.

– Resistenza della bobina: 1.600 Ω.

– Tensione di attivazione: 75% max. della tensione nominale.

– Tensione di rilascio: 10% min. della tensione nominale.

– Tensione massima: 110% della tensione nominale.

– Consumo energetico: circa 360 mW.

Contatti

– Configurazione: 3 contatti normalmente aperti (3NO) e 1 contatto normalmente chiuso (1NC).

– Carico nominale: 6 A a 250 V AC; 6 A a 30 V DC (carico resistivo).

– Corrente nominale: 6 A.

– Tensione di commutazione massima: 250 V AC, 125 V DC.

– Corrente di commutazione massima: 6 A.

– Capacità di commutazione massima: 1.500 VA, 180 W.

Prestazioni

– Resistenza di contatto: 100 mΩ max. (metodo della caduta di tensione con 5 V DC 1 A).

– Tempo di attivazione: 20 ms max. (con potenza operativa nominale applicata, a 23°C, escluso il rimbalzo dei contatti).

– Tempo di rilascio: 20 ms max. (con potenza operativa nominale applicata, a 23°C, escluso il rimbalzo dei contatti).

– Frequenza operativa massima: Meccanica: 36.000 operazioni/ora; Carico nominale: 1.800 operazioni/ora.

– Resistenza all’isolamento: tra bobina e contatti: 1.000 MΩ min. (a 500 V DC); tra contatti di polarità diversa: 1.000 MΩ min. (a 500 V DC); tra contatti della stessa polarità: 1.000 MΩ min. (a 500 V DC).

– Resistenza dielettrica: tra bobina e contatti: 4.000 V AC 50/60 Hz per 1 min; tra contatti di polarità diversa: 4.000 V AC 50/60 Hz per 1 min; tra contatti della stessa polarità: 1.500 V AC 50/60 Hz per 1 min.

– Resistenza alle vibrazioni (distruzione): 10 a 55 a 10 Hz, ampiezza singola di 0,75 mm (ampiezza doppia di 1,5 mm).

– Resistenza agli urti (distruzione): 1.000 m/s².

– Durata (meccanica): 10.000.000 operazioni min. (frequenza di commutazione 36.000 operazioni/ora).

– Durata (elettrica): 100.000 operazioni min. (carico nominale).

– Tasso di guasto: 5 V DC 1 mA (livello di guasto: valore preferenziale, frequenza di commutazione: 300 operazioni al minuto).

– Temperatura ambiente (operativa): -40 a 85°C (senza congelamento o condensa).

– Umidità ambiente (operativa): 5 a 85%.

– Peso: circa 22 g.

Dimensioni

– Dimensioni esterne: 40 x 13 x 24 mm.

Montaggio

– Metodo di montaggio: su circuito stampato (PCB) o su zoccolo.

– Zoccoli compatibili: P7SA-10F, P7SA-10F-ND, P7SA-10P, P7SA-10F-ND-PU.

Certificazioni e Conformità

– Conforme alla direttiva RoHS.

– Conforme al regolamento REACH, assenza di sostanze SVHC.

Paese di Origine

– Giappone.

Codice Doganale

– 8536490099.

Codice UNSPSC

– 39121535.

EAN

– 4536854579752.

Note

Per ulteriori dettagli, consultare la scheda tecnica ufficiale del prodotto.
